EC20S型中空千斤顶(
品牌:O.J
主要型号:EC20S5、EC20S15
复位方式:弹簧复位
特点:
● 中空千斤顶的中心有个贯穿的孔,多在原子能发电站、隧道施工、地下铁施工的PC施工方法中应用。
● 活塞杆进行了镀铬加工。
● 附有除去活塞杆上付着灰尘的防尘密封。
● 台座为螺纹旋入式。
● 在活塞杆内侧备有螺纹。
应用领域:应用于电力、船舶、汽车制造、建筑、公路、桥梁、冶金、矿山、边坡隧道、井道治理防护等基础建设工程的机械设备。

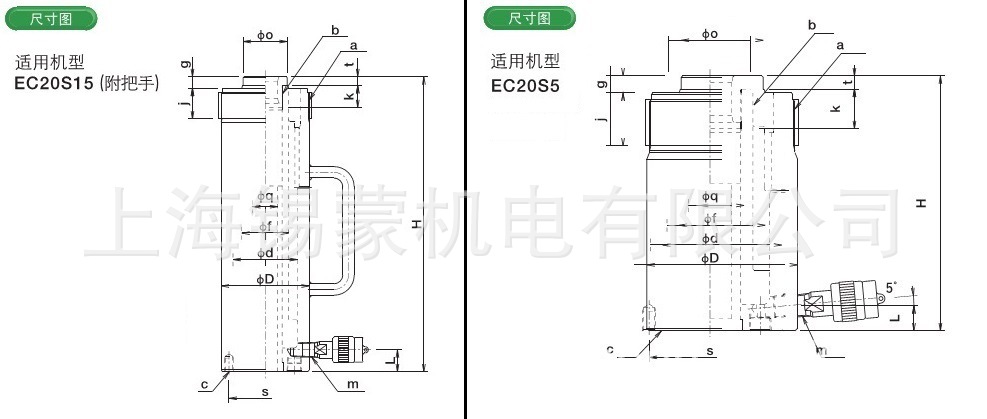

技术参数:
型号 | EC20S5 | EC20S15 |
升力 | kN(tf) | 200(20) | 200(20) |
行程 | mm | 50 | 150 |
最低高度 H | mm | 173 | 335 |
油缸外径 D | mm | 100 | 100 |
油缸内径 d | mm | 73 | 73 |
中心孔的直径q | mm | 28.5 | 28.5 |
承压面积 | cm2 | 30.51 | 30.51 |
需要油量 | mL | 153 | 458 |
质量约 | Kg | 9 | 15 |
颈部螺纹的直径a | mm | M100x2 | M100x2 |
颈部螺纹的长度j | mm | 35 | 35 |
活塞杆螺纹直径b | mm | M40x1.5 | M40x1.5 |
活塞杆螺纹的长度k | mm | 25 | 25 |
基座螺纹的直径c | mm | 2-M10x12L | 2-M10x12L |
s | mm | 82 | 82 |
活塞杆直径f | mm | 53 | 53 |
台座直径o | mm | 50 | 50 |
t | mm | 10 | 10 |
g | mm | 13 | 13 |
接口螺纹m | - | NPT3/8 | NPT3/8 |
到接口的高度 L | mm | 19 | 25 |
推荐手动泵 | TWA-0.3或TWA-0.7 | TWA-0.7 |
推荐电动泵 | NEX-2或GH 1/2 | NEX-2或GH 1/2 |
附属接头 | B-6JG | B-6JG |
'
