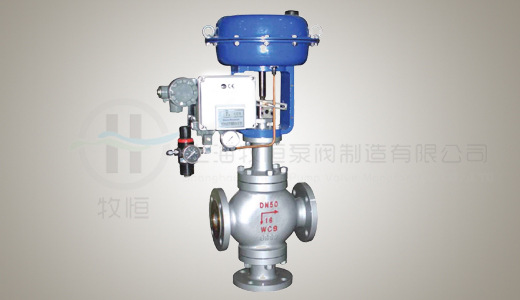

气动三通调节阀技术原理

气动三通调节阀分为气动三通分流调节阀，气动三通合流调节阀， 气动三通调节阀采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。气动三通调节阀配用多弹簧执行机构，具有结构简单、重量轻、体积小、拆装方便 等优点。气动三通调节阀广泛应用于精确控制气体、液体等介质的工艺参加如压力、流量、温度、液位保持在给定值。气动三通调节阀适合于把一种流体通过气动三 通阀分成二路流出或理把两种流体经三通阀合并成一种流体的场合。

气动三通调节阀有三通合流及三通分流两种。公称压力有PN16、40、64；公称通径范围DN25～300。适用流体温度由-60℃至+450℃。泄漏量标准为Ⅳ级。流量特性有直线、抛物线两种。

气动三通调节阀阀体结构

阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti

阀芯、阀座：1Cr18Ni9Ti

波纹膜片：丁腈橡胶夹增强涤纶织物

填　　　料：聚四氟乙烯、柔性石墨

弹　　　簧：60Si2Mn

膜　　　盖：A3

阀杆、推杆：2Cr13、1Cr18Ni9Ti

衬　　　套：2Cr13

垫　　　片：橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片

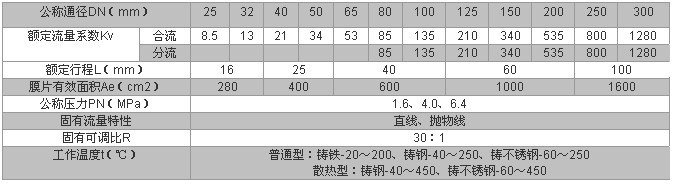

气动三通调节阀技术参数
