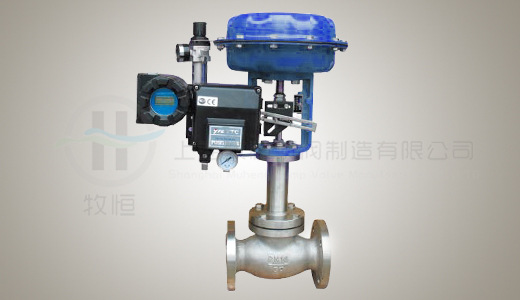

气动波纹管密封调节阀
气动波纹管密封型单座调节阀是在气动精小型单座调节阀基础上，开发研制的一种变形产品，它由低流阻套筒调节阀、波纹管组件、气动多弹簧薄膜执行 机构三部分组成。它除了具有动作可靠、形小体轻、流量特性精确、可调范围宽大等优点外，还因其在阀体和阀盖间增加了一套波纹管组件，可在不 影响调节阀正常动作的基础上，将阀内的介质隔绝在波纹管外侧，确保介质不外漏，具有可靠的密封性能。因而，气动波纹管密封型单座调节阀 特别适用于对剧毒、 贵重、易挥发、易渗透的介质的调节，也适用于管道真空场合。
气动波纹管密封调节阀技术性能指标
基本误差：±2.5%
回差：2.5%
死区：1%
漏量：5×10-3阀额定容量
额定流量系数：±10%
固有流量特性：斜率±30%
气动波纹管密封调节阀材质
阀体、阀盖：ZG1Cr18Ni9Ti，CF8
阀内件：1Cr18Ni8Ti，304
波纹管：1Cr18Ni9Ti，304
填料：聚四氟乙烯
垫片：石墨缠绕垫片
膜片：丁腈橡胶夹增强涤纶织物
压缩弹簧：60Si2Mn
气动波纹管密封调节阀技术参数
公称通径mm | 25 | 40 | 50 | 65 | 80 | 100 |
额定流量系数Kv | 直线 | 6.9 | 11 | 17.6 | 27.5 | 27.5 | 44 | 44 | 69 | 69 | 110 | 110 | 176 |
等百分比 | 6.3 | 10 | 16 | 25 | 25 | 40 | 40 | 63 | 63 | 100 | 100 | 160 |
额定行程mm | 16 | 25 | 40 |
执行机构型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 |
薄膜有效面积cm2 | 350 | 560 |
弹簧范围kPa | 20-100, 40-200, 80-240, 20-60, 60-100 |
气源压力Mpa | 0.14, 0.25, 0.40 |
公称压力Mpa | 1.6 |
工作温度℃ | -40～250 |
固有流量特性 | 直线, 等百分比 |
固有可调比性R | 50:1 |
环境温度℃ | -40～85 |
气路接头尺寸 | 内螺纹, M10×1 |
气动波纹管密封调节阀允许压差
关
方式 | 执行机构型号 | 弹簧范围kPa | 气源压力MPa | 需要
附件 | 公称通径 mm |
25 | 40 | 50 | 65 | 80 | 100 |
气关 | ZHA-22 | 20-100
20-100
40-200 | 0.14
0.25
0.4 | -
P
P | 1.5 |
ZHA-23 | 20-100
20-100
40-200 | 0.14
0.25
0.4 | -
P
P |
ZHA-34 | 20-100
20-100
40-200 | 0.14
0.25
0.4 | -
P
P |
气关 | ZHB-22 | 20-100
40-200
80-240 | 0.14
0.25
0.4 | -
P;R
P | 1.5
1.6
1.5 | | | | | |
ZHB-23 | 20-100
40-200
80-240 | 0.14
0.25
0.4 | -
P;R
P | | 1.1
1.6
1.6 | 0.98
1.6
1.6 | | | |
ZHB-34 | 20-100
40-200
80-240 | 0.14
0.25
0.4 | -
P;R
P | | | | 1.2
1.6
1.6 | 1.0
1.6
1.6 | 0.84
1.6
1.6 |
'
