感謝您採用台達橡塑機專用型交流電機驅動器VFD-G 系列。VFD-G 係採用高品質的元件、材料及融合最

新的微電腦控制技術製造而成。

此產品說明提供給使用者安裝、參數設定、異常診斷、排除及日常維護交流電機驅動器相關注意事項。為

了確保能夠正確地安裝及操作交流電機驅動器，請在裝機之前，詳細閱讀本產品說明，並請妥善保存隨機

附贈的光碟內容及交由該機器的使用者。

交流電機驅動器是精密的電力電子產品，為了操作者及機械設備的安全，請務必交由專業的電機工程人員

安裝試車及調整參數，本產品說明中有 [ 危險 ] 、 [ 注意 ] 等符號說明的地方請務必仔細研讀，若有任

何疑慮的地方請連絡本公司各地的代理商咨詢，我們的專業人員會樂于為您服務。

以下各事項請使用者在操作本產品時特別留意

;實施配線，務必關閉電源。

;切斷交流電源后，交流電機驅動器READY指示燈未熄滅前，表示交流電機驅動內部

仍有高壓十分危險，請勿觸摸內部電路及零組件。

;交流電機驅動器的內部電路板有CMOS IC極易受靜電的破壞，故在未做好防靜電措

施前請勿用手觸摸電路板。

;絕對不可以自行改裝交流電機驅動器內部的零件或線路。

;交流電機驅動器端子E務必正確的接地。460V系列以特種接地。

;本系列是用于控制三相感應電機的變速運轉，不能用于單相電機或作其它用途。

;本系列不能使用危及人身安全的場合。

;請防止小孩或一般無關民眾接近交流電機驅動器。

;實施配線，務必關閉電源。

;切斷交流電源后，交流電機驅動器READY指示燈未熄滅前，表示交流電機驅動內部

仍有高壓十分危險，請勿觸摸內部電路及零組件。

;交流電機驅動器的內部電路板有CMOS IC極易受靜電的破壞，故在未做好防靜電措

施前請勿用手觸摸電路板。

;絕對不可以自行改裝交流電機驅動器內部的零件或線路。

;交流電機驅動器端子E務必正確的接地。460V系列以特種接地。

;本系列是用于控制三相感應電機的變速運轉，不能用于單相電機或作其它用途。

;本系列不能使用危及人身安全的場合。

;請防止小孩或一般無關民眾接近交流電機驅動器。

;請選擇安全的區域來安裝交流電機驅動器，防止高溫及日光直接照射，避免溼氣和水

滴的潑濺。

;交流電機驅動器安裝時請符合安裝注意事項，未經認可的使用環境可能導致火災、氣

爆、感電等事件。

;當交流電機驅動器與電動機之間的配線過長時，對電機的層間絕緣可能產生破壞，請

改用交流電機驅動器專用的交流電機，或在驅動器及交流電機之間加裝電抗器（請參

考附錄B），避免造成交流電機因絕緣破壞而損壞。

;驅動器所安裝的電源系統額定電壓，460系列機種不可高于480V，電流不可大于

5000A RMS（40HP(30kW)以上機種不可大于10000A RMS）。

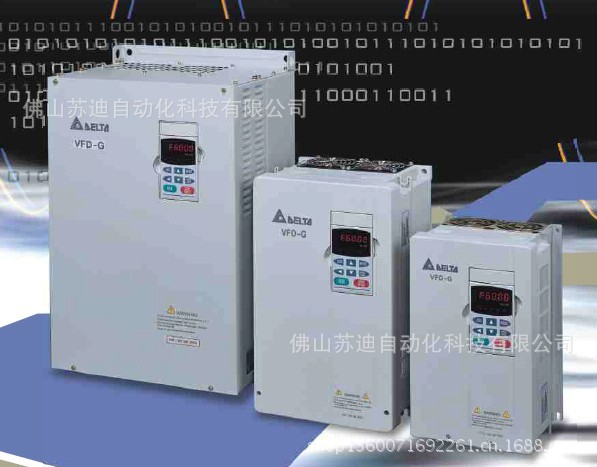

台达变频器VFD-G系列 塑胶/空油压机变频专用型产品特点：

▲   独特的过载能力、150% 60秒
▲ 两路0-1A电流信号输入端子；两路模拟量输出信号
▲ 所有I/O端子皆为绝缘保护,且具有优越的抗扰性
▲ 可分段增益设定
▲ 内置PID反馈功能
▲ 两个模拟量信号可做加、减、乘、以及取最大值的运算
▲ 注塑机变频专用功能
▲ 节能运转，及用电量记录等

台达变频器VFD-G系列 塑胶/空油压机变频专用型产品功率：

台达变频器VFD-G系列 塑胶/空油压机变频专用型产品应用：

注塑机、挤塑机、吹膜机、吹瓶机、空油压机等
