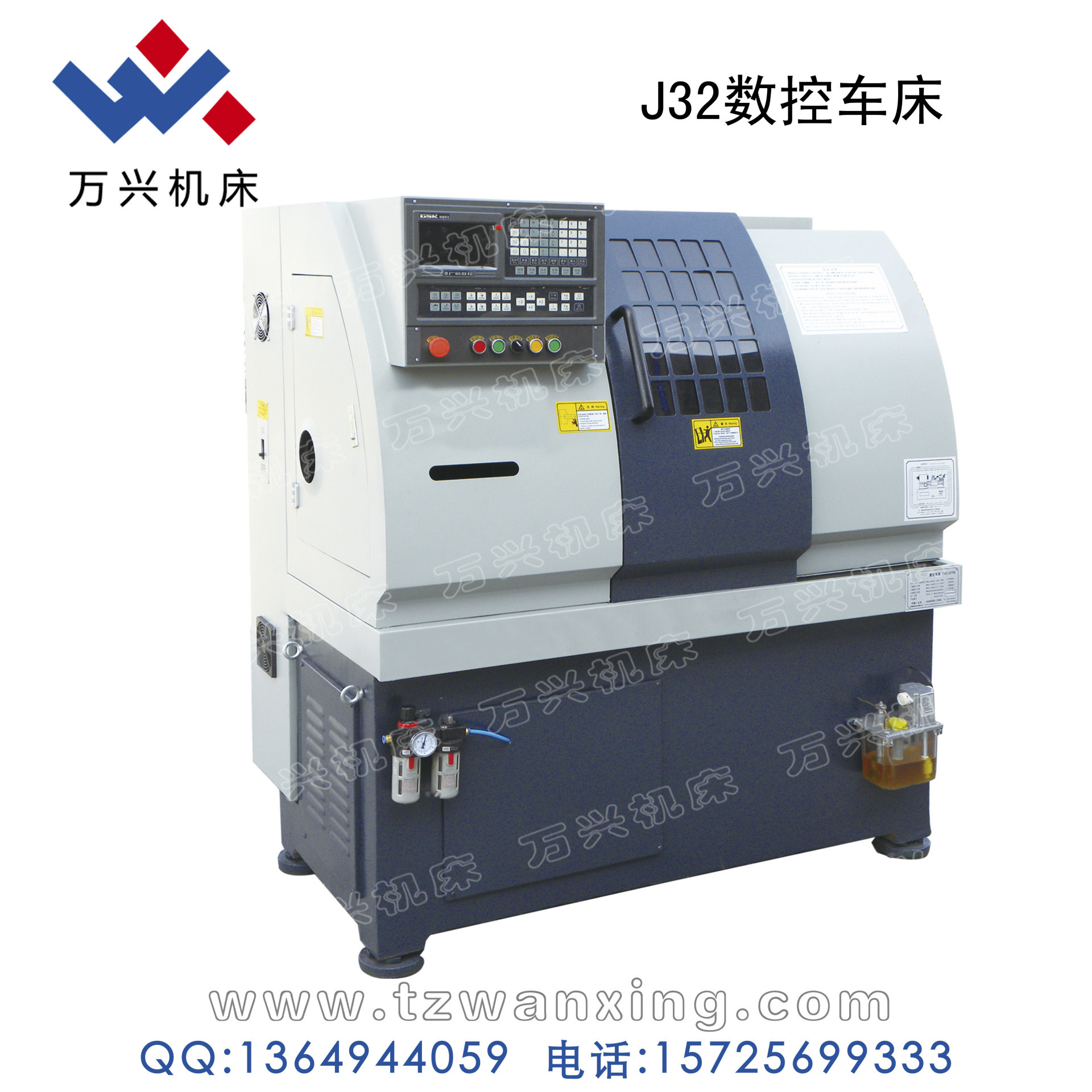

J32硬轨卧式数控车床技术参数及配置
技术参数	类别	型号	单位	参数
	加工能力	床身回转直径	mm	Φ185
		拖板回转直径	mm	Φ86
		切削直径	mm	Φ190
		加工长度	mm	320
	行程	X/Z轴行程	mm	300/320
	行程	X/Z 轴最小位移单位	mm	0.001
	主轴	主轴通孔直径	mm	Φ38
		拉管通孔直径	mm	Φ32
		主轴内孔锥度		40°
		主轴级数		无级
		主轴极限转速	rpm	150-2200
		工件夹紧方式		气动活灵式夹头夹紧
		主电机功率（变频）	kW	3
		变频器	kW	3.7
	进给刀架	X/Z轴	N.m	伺服4/4(选配步进12/12)
		X/Z轴快移速度	m/min	5/10
		刀架型式		排刀架
		刀架（型号/数量）		四件单面排刀架
		刀杆尺寸	mm	16×16
	尾座	尾座型式		无(可选配）
		尾座套筒直径	mm	（选配Φ45)
		尾座套筒行程	mm	（选配60)
		尾座顶尖锥孔		（选配莫氏4#)
	其他	机床净重	kg	800
		机床外型尺寸（长×宽×高）	mm	1420×1120×1750
		电力需求（功率/电流)	kW/A	7kW/15A
标准配置	序	名称及规格	数量	标准配置
	号	名称及规格	数量	标准配置
	1	数控系统	1/台	广数GSK28TEII/伺服
	2	卡盘	1/台	无
	3	尾座	1/台	无
	4	X向滚珠丝杠	1/台	国产
	5	Z向滚珠丝杠	1/台	国产
	6	排刀架	4个/台	自制16X16呆刀架
	7	X、Z向丝杠轴承	各1套/台	国产
	8	X、Z向联轴器	各1套/台	国产外购
	9	主轴轴承	1套/台	国产P5级
	10	机身铸造	1/台	采用优质树脂砂铸造
	11	主轴总成	1套/台	装配式主轴
	12	油漆	1套/台	颜色可根据客户要求进行配置，未特殊要求的按我司标准颜色配置
	13	润滑	1套/台	国产电动润滑油泵，润滑油路安装完毕
	14	附件	各1套/台	夹头,夹紧气缸
