产品分类

正片、宽片、一字、十字、网格、圆形、多图形、棋盘格格、圆点等等校正标定板。

应用领域

专业用于测量仪器在测量的时候进行标准化校准，即仪器测量工件前对仪器进行校对，以此校准片作为标准样品，根据距离对应关系得到标准的数值，对于机器视觉，PCB板，五金电镀，2次元，3次元，显微镜，贴片机等测量，定位仪器起到很重要的作用。

产品参数

产品型号：HBM03-XF-1

外形尺寸：63mm*63mm*2mm

图案描述：外形尺寸：63x63mm；有效面积尺寸：48x48mm；格子尺寸：3x3mm；厚度：2mm；带黑边框。

棋盘格标定板：

总长精度：±3.0μm；
图形尺寸精度：±1.0μm ～±3.0μm
图形位置精度：±1.0μm ～±3.0μm
线条精度：±1μm；
缝宽均匀度：≤1μm；

最大尺寸：600mm×800mm

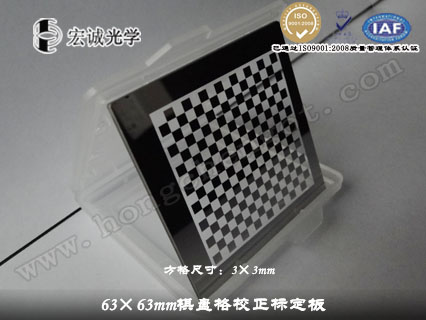

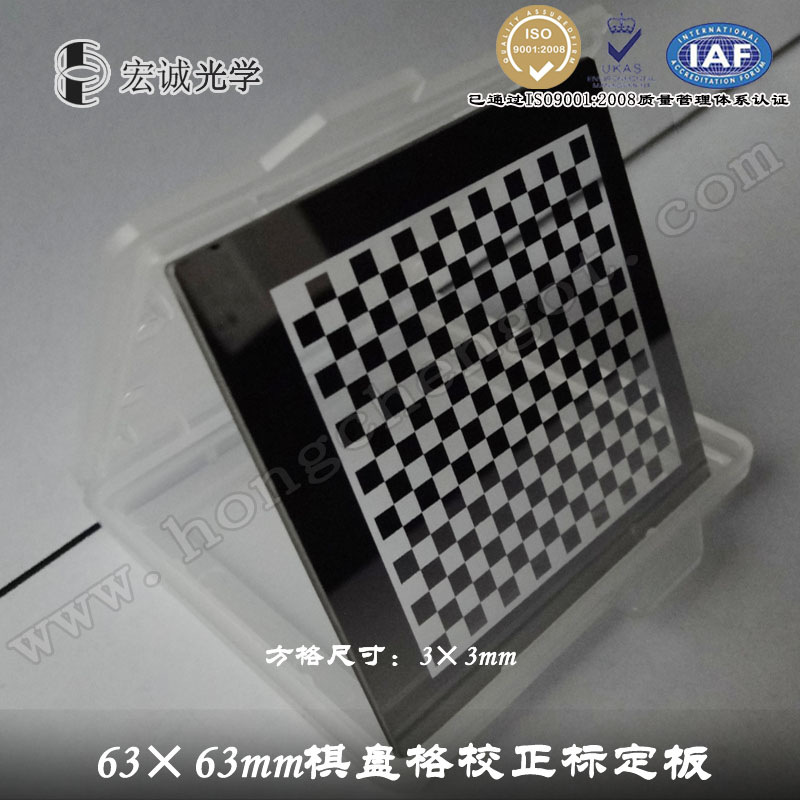

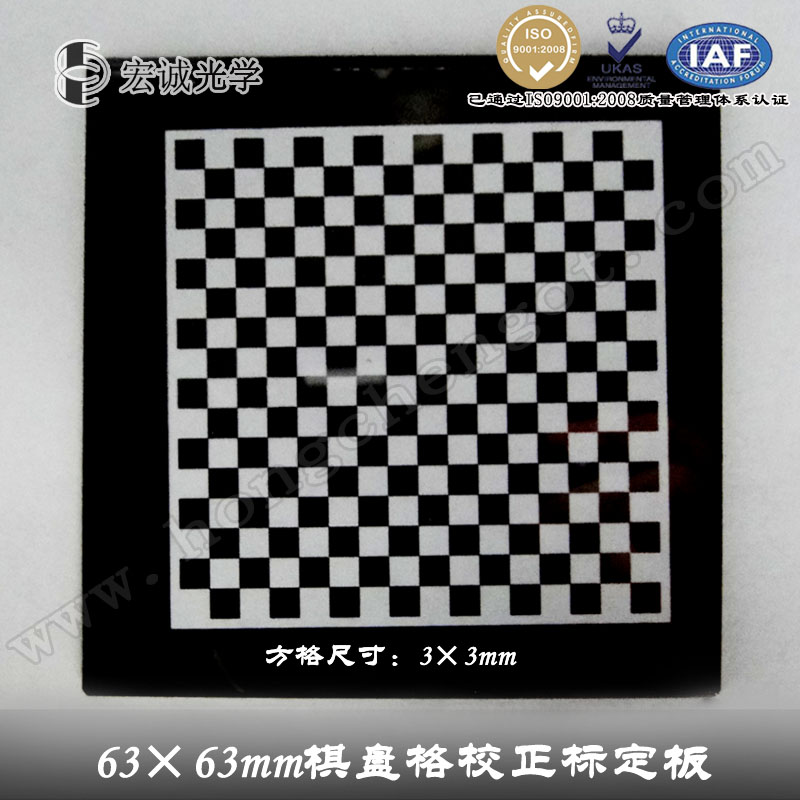

产品图片
