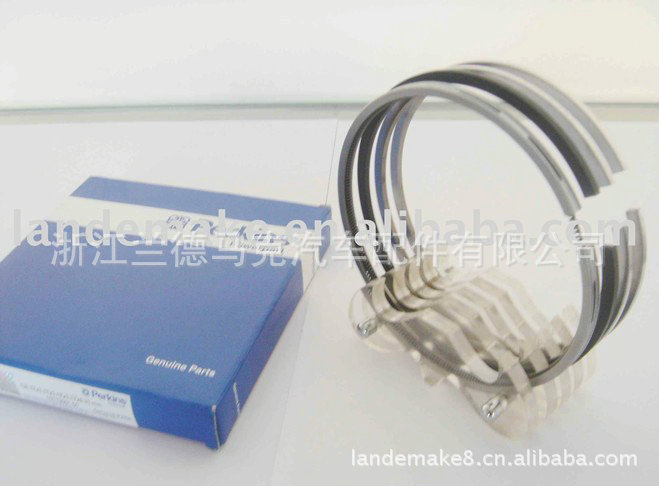

帕金斯活塞环 Perkins  柴油机（厂家直销，价格实惠）

活塞环尺寸为：130.17mmx3.17+3.17+3.17+6.33

1）长期销售到北美南美市场,中东，非洲，部分欧洲市场，高质量．

浙江兰德马克汽车配件有限公司（原温州兰德马克活塞环有限公司）创办于1996年，位于东海之滨，渔米之乡的浙江工业重镇。104国道、温福高速公路与我公司相毗邻，距机场、火车站仅40公里，交通十分便利。公司占地面积40000平方米，建筑面积30000平方米。

浙江兰德马克汽车配件有限公司是浙江省重点扶持的高新技术企业，引进美国，德国先进设备及生产工艺。专业生产“兰德马克”牌各种进口、国产汽（柴）油机车、农用车、空压机及工程机械内燃机活塞环、及生产汽车和卡车水泵系列产品。公司全面通过了TS16949国际质量体系认证。公司已开发出活塞环世界车型600多种，3000多个规格，年生产能力4000万片。已开发出水泵世界车型100多种、600多个规格、年生产能力100万套。工厂员工有300多人，最适合外贸公司，国内外客户需要，产品出口世界各地，深受用户青睐。

活塞环基本知识:

活塞环是发动机的重要零件之一。活塞环分为气环和油环两种。活塞环的作用：密封气体；均匀分布气缸壁上的润滑油，并防止润滑油窜入燃烧室；导出活塞上的热量；支承活塞，防止活塞直接与气缸壁接触。活塞环工作的好坏直接影响发动机的性能、工作可能性和使用寿命。

1活塞环的作用
1.1气环的作用
气环起密封气体及导热的作用，其本身具有一定弹力。将环压在缸壁上。当发动机工作时，高压气体进入环槽，

 一方面将环压紧在环槽上，另一方面环背将更紧密地压在缸壁上起到更好的密封作用。当气体通过第一道环隙窜入第二道时，

 压力已大大降低。而且第二道环漏泄的气体极少。为了进一步减少摩擦损失，有的发动机只采用一道气环。第二道气环密封任务较轻，

 而且工作条件较一道好些。为了避免机油窜入燃烧室，所以要求第二道气环除密封气体外，还有一定的刮油作用。

1.2油环的作用
    油环的作用是将一定的润滑油均匀分布在缸壁上，防止润滑油窜入燃烧室并保证活塞环和缸壁的润滑。
油环要刮下缸壁上多余的油,须较大的径向力将环压在缸壁上。由于环背没有气体压力的帮助，故环本身要具有较大的弹力及较小

的接触面积，同时刮下的润滑油要能顺利地流回油底壳，所以油环槽背设有回油孔或切口。

2.2切口形式
活塞环切口基本上有3种形式：直切口、斜切口和梯形切口.

其中用得最普遍的是直切口。二行程发动机为防止环切口与缸壁上的气口相碰，在切口处用销钉档住，不让环在环槽内转动

2.3常用气环断面形状
气环断面形状如图4所示。
矩形环：断面呈矩形，制造简单，广泛采用。
锥形环：将工作面制成小锥度以提高表面接触压力，有利于是磨合密封，并有一定的刮油作用。锥形环用肉眼不一定能看出锥角

，所以一定要做标记，不能装反。正确安装应是正锥形，其锥顶向上

扭曲环：凡环内外切角、切槽均是扭曲环。由于环内、环外切角或切槽扭曲方向不一，而安装后要求扭曲呈正锥形，所以安装扭曲环时，

 环内切角或切槽面须向上，环外切槽面向下。
桶形环：桶形环表面呈桶形，其优点是能更好地适应短裙活塞在气缸中摆动，使之更好地与气缸和活塞相配合。
梯形环：梯形环断面呈梯形。其在环槽内作径向运动时，侧隙发生变化，能将槽中的沉积物挤出，从而提高抗结胶能力。
通常第一道气环（顶环）采用矩形、桶形环。而锥形环、扭曲环常用于第二道气环。梯形环则多用于柴油机。

2.4油 环
油环的结构形式,通常有3种。
1）整体式或单片式油环
它是最普通的一种，其断面形状如图5所示。为了提高刮油能力，表面较小以提高接触压力，有时还作成鹰嘴形，可进一步提高刮油能力。环上开有通孔或通槽，引导刮下的润滑油经活塞上的回油孔流回曲轴箱。

2）螺旋撑簧油环

它是在单片油环背面安装螺旋撑簧，如图6所示。安装撑簧是为了提高油环径向压力并保持稳定性。
3）钢带组合油环
它是由二片钢(刮)片和一片衬环组成，如图7所示，这种环的特点是接触压力高，上下刮片能分别动作，具有良好的适应性。每

 片刮片不仅外圆与气缸表面接触进行刮油，阻止滑油上窜，而且上、下端面和环槽上、下端面之间也保持接触，起密封作用。所以封油

效果良好。汽车、摩托车发动机多采用钢带组合油环

3活塞环材料
常用活塞环材料有：合金铸铁、球墨铸铁、不锈钢、合金钢、弹簧钢。

4 活塞环表面处理
镀铬环：采用的是松孔镀铬，镀铬层硬度很高（HV800以上），摩擦系数很小，而且松孔镀铬层具有良好的贮油结构，显著提  高活塞环的耐磨性。
氮化环：氮化层硬度达950HV以上，脆性1级，具有良好的耐磨性和耐蚀性。
渗陶环：采用超微粒低温等离子体化学气相沉积技术，在金属表面生成一种双向扩散的微晶体与网络结构并存的金属陶瓷薄膜。经渗陶处理后表面硬度增加，延长了使用寿命。
表面磷化：经化学处理，使活塞环表面生成一层磷化膜，对产品起到防锈作用，同时提高环的初期磨合性。

表面氧化：在高温和强氧化剂的条件下，钢质材料表面生成一层氧化膜，具有耐腐蚀性，减磨润滑等。
