一、 产品概况
      CT6402 是一款集成线性大电流充电及大电流BOOST 升压控制器的移动电源管理芯片，针对大容量单芯或多芯并联锂电池（锂离子或锂聚合物）的移动电源应用，提供简单易用的解决方案。
      CT6402 内部集成了一路大电流(最大电流2A)线性充电器，一路用于5.2V 恒压输出的异步升压Boost控制电路（Schottky Diode，NMOS 开关管外置）。同时内部集成了电量检测，一键开关机，输出电流检测及限制，无负载自动关机等功能；此外，为保证锂电池的使用安全，系统还集成了多种保护功能，如输出限流保护，IC 过温保护等。
      CT6402 提供封装形式：eTSSOP-16。

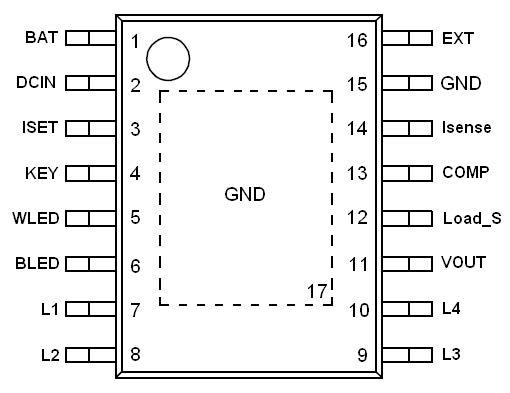

二、移动电源ic三合一CT6402封装形式eTSSOP-16脚位图

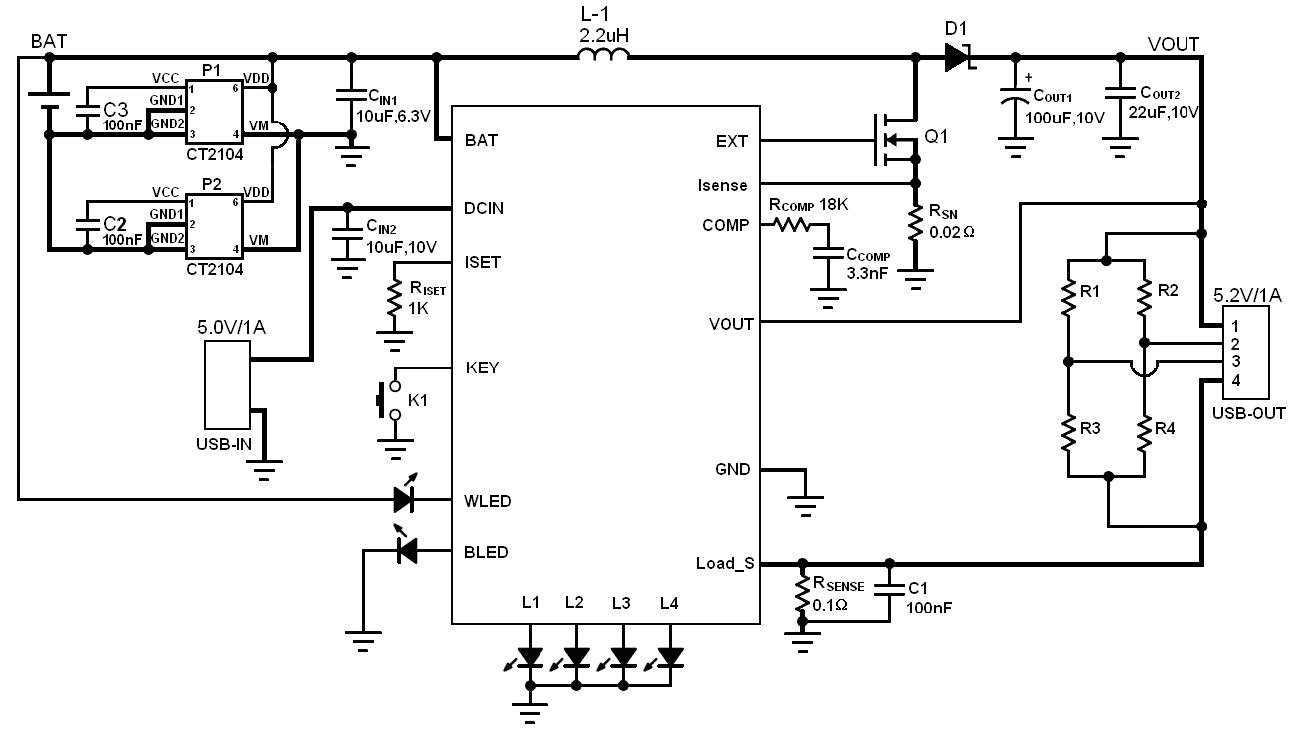

三、移动电源ic三合一CT6402典型应用电路图

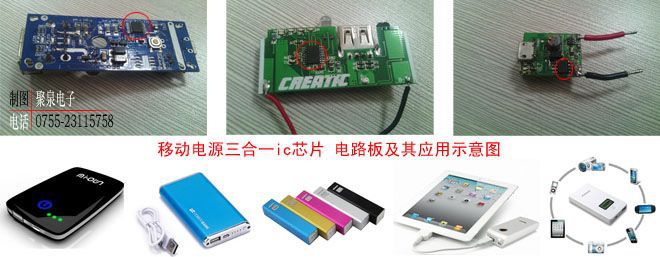

四、应用范围

1、移动电源

2、电动玩具

3、线性充电器
