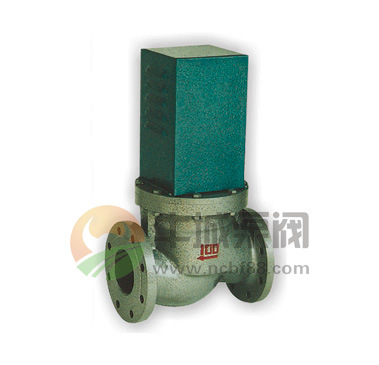

■概述
ZCM煤气电磁阀适用于城市煤气，液化石油气，天然气等到多种煤气为加热燃烧介质路何等二位式通断切换。进行温度自动控制的执行机构。它广泛应用于纺织业，印刷业的煤气热定型和玻璃，灯炮业的窑炉加热及其它行业的煤气加热自控系数。
■阀体
| 材质 | 碳钢 | 连接形式 | 法兰 |
| 压力环境 | 常压 | 工作温度 | 高温 |
| 外形 | 中型 | 品牌 | 高迩达 |
| 型号 | ZCM | 公称通径 | DN15-300（mm） |
| 密封材料 | 橡胶 | 标准 | 国标 |
| 流动方向 | 单向 | 形态 | 阀瓣式 |
| 零部件及配件 | 配件 | 类型(通道位置) | 中线垂直式 |
| 适用介质 | 煤气 天然气 | | |
■技术参数
产品结构:直动式(口径100以上,二次开阀)
工作介质:煤气、天然气、液化石油气等无腐蚀性气液体
介质温度：≤60ºC
工作压差：0~0.04MPa
电源电压：AC220VA其作规格可作特殊订货
使用寿命:按JB/T7352-94规定
泄漏量：按JB/T7352-94规定
额定流量系数:按JB/T7352-94.F规定
■性能参数
工作介质 | 空气、煤气、液化气、天然气 |
介质温度(℃) | -20--+80 | 环境温度℃ | -40--+60 |
公称压力(Mpa) | 1.0 |
工作压差(Mpa) | 0-0.03 | 0-0.01 |
电源电压 | AC220V,其余规格可作特殊订货(36v,380v,12v,24v) |
支持方式 | 垂直安装 |
使用寿命/额定流量系数(KV) | 按JB/T352-94规定 |
泄漏量(m1/min) | 按JB/T352-94.F规定 |
公称通径(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
功耗(A) | 直流 | 26 | 33 | 80 | 140 | 220 |
交流 | 26 | 33 | 80 | 140 | 220 |
工作电流(A) | 直流 | 0.13 | 0.17 | 0.41 | 0.71 | 1.10 |
交流 | 0.13 | 0.17 | 0.41 | 0.71 | 1.10 |
防爆标志 | Exd DIIBT4 |
■外形连接尺寸
公称通径
DN | 内螺纹连接 | 法兰连接 |
外形尺寸 | 内螺纹 | 外形尺寸 | 法兰尺寸 |
H | L | G | H | L | D | D1 | D2 | b | f | n-d |
15 | 153 | 92 | 1/2 | 210 | 130 | 95 | 65 | 46 | 14 | 2 | 4-φ14 |
20 | 153 | 92 | 3/4 | 210 | 150 | 105 | 75 | 56 | 16 | 2 | 4-φ14 |
25 | 153 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-φ14 |
32 | 176 | 120 | 1 1 /4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-φ18 |
40 | 176 | 140 | 1 1 /2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-φ18 |
50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-φ18 |
65 | | | | 390 | 290 | 185 | 145 | 118 | 20 | 3 | 4-φ18 |
80 | | | | 401 | 310 | 200 | 160 | 132 | 22 | 3 | 8-φ18 |
100 | | | | 408 | 350 | 220 | 180 | 156 | 24 | 3 | 8-φ18 |
125 | | | | 424 | 400 | 250 | 210 | 184 | 26 | 3 | 8-φ18 |
150 | | | | 515 | 480 | 285 | 240 | 211 | 26 | 3 | 8-φ22 |
200 | | | | 540 | 600 | 340 | 295 | 266 | 26 | 3 | 8-φ22 |
250 | | | | 573 | 730 | 395 | 350 | 319 | 28 | 3 | 12-φ22 |
300 | | | | 608 | 850 | 445 | 400 | 370 | 28 | 4 | 12-φ22 |
350 | | | | 700 | 980 | 505 | 460 | 429 | 28 | 4 | 12-φ2 |
