本移动电站平板拖车主要为应用于大型移动电站而设计，拖车总承重40吨，宽3米，总长18米，采用压配式轮胎。平板拖车由两辆平板拖车拼接，前后两车可独立使用。

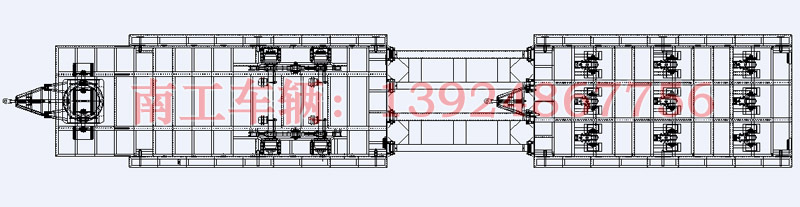

南工40吨大型移动电站平板拖车设计图纸

南工大型移动电站平板拖车设计参数

1、拖车承载能力为40吨,平台主框架采用16号型钢，主梁30号高锰合金型钢，板面为4mm花纹板,宽度2.2米,长度为5.8米,前部高度0.8米，后部高度为0.65米。超低板面大大增强行车稳定性，更适合运载尺寸较高的货物，最小离地高度345mm，有效提高本车的通过性能，提高工作效率。

2、此平板拖车采用压配式轮胎,前轮4个22-14-16轮胎。后轮6个22-14-16轮胎。单轮承载6.1吨。本车后桥设计理念为三轴悬浮式,即可实现板簧减震功能，又可根据路面平整度,自行调整车体水平及轮胎负载力均衡。

3、刹车采用双气室分泵，可实现行车制动和停车制动，尾部配三色灯，车身两侧安装警示灯，完全符合交通部文件标准，确保运输安全

4、缓冲式牵引架有效缓解起步或制动时牵引车与平板车之间的冲击力，有效避免部件损坏，以及运载货物的碰撞与损伤，前排车轮左右回转角度为180度.大回转角度便于小半径转向.

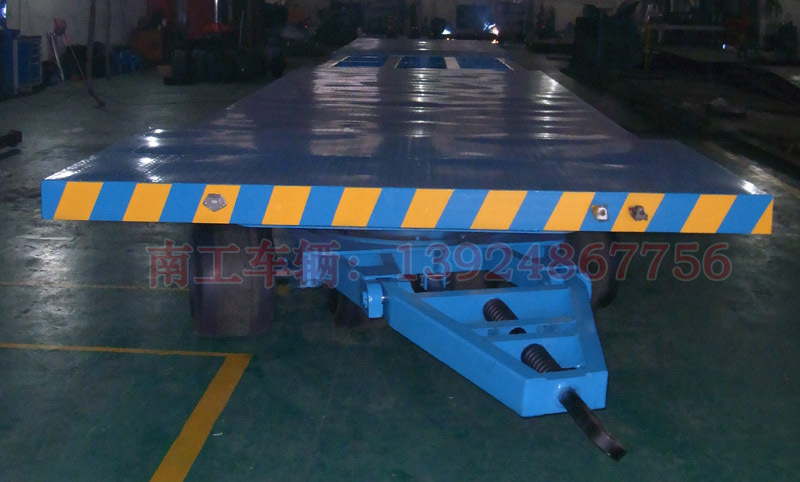

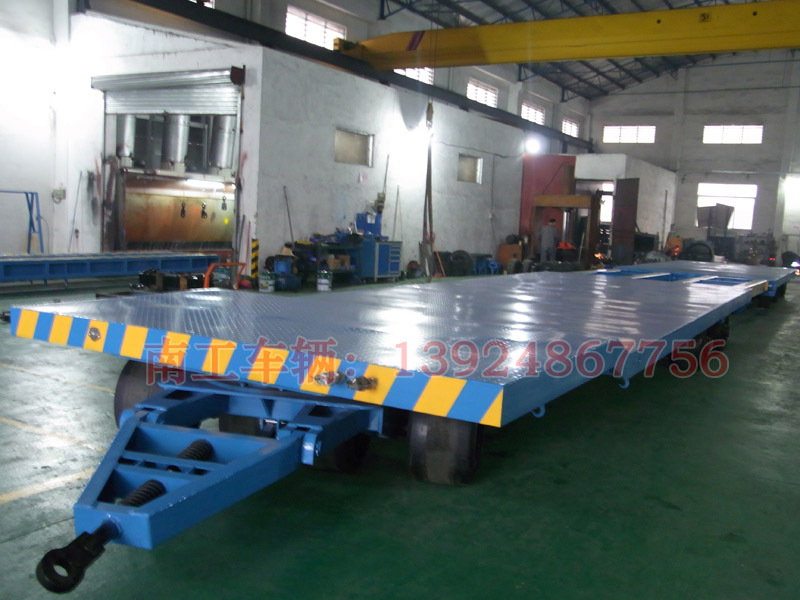

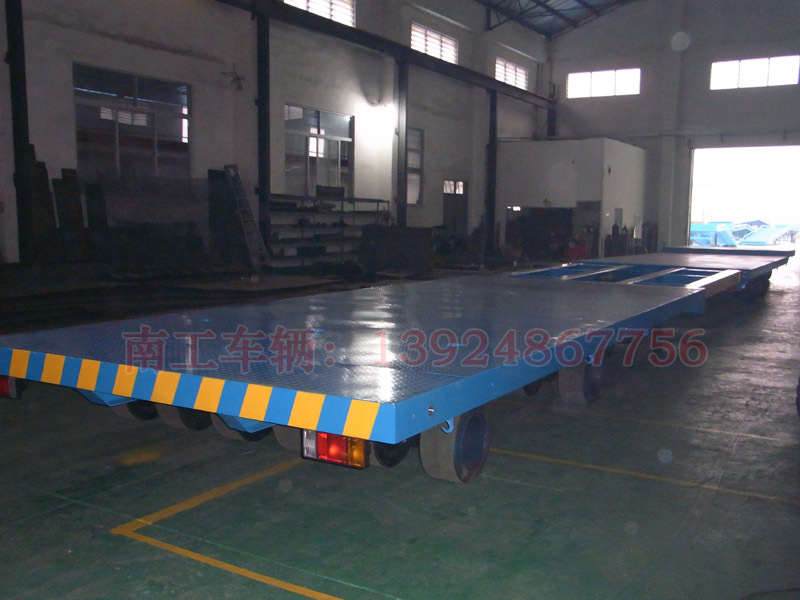

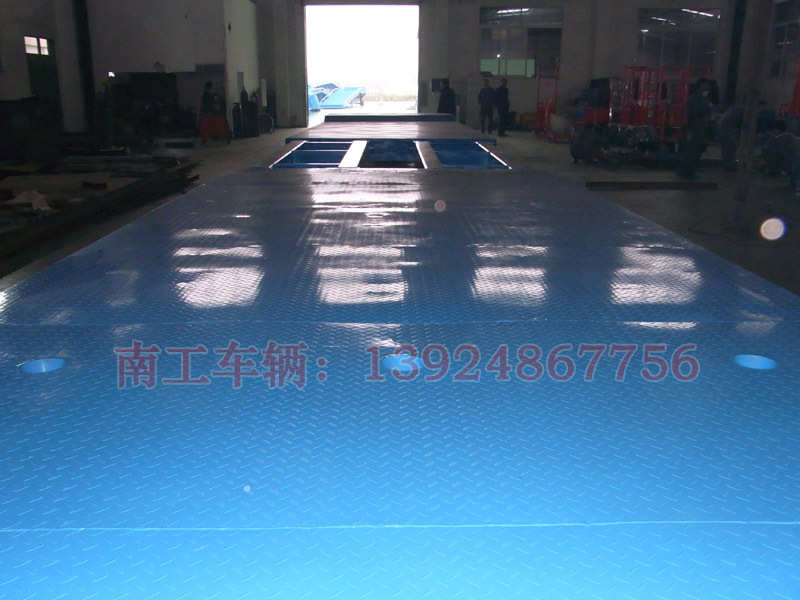

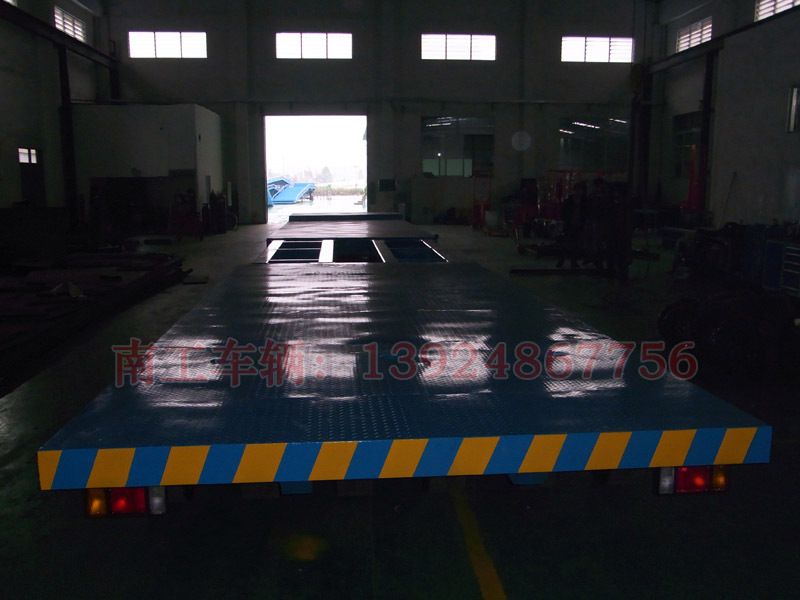

40吨移动电站平板拖车实物图

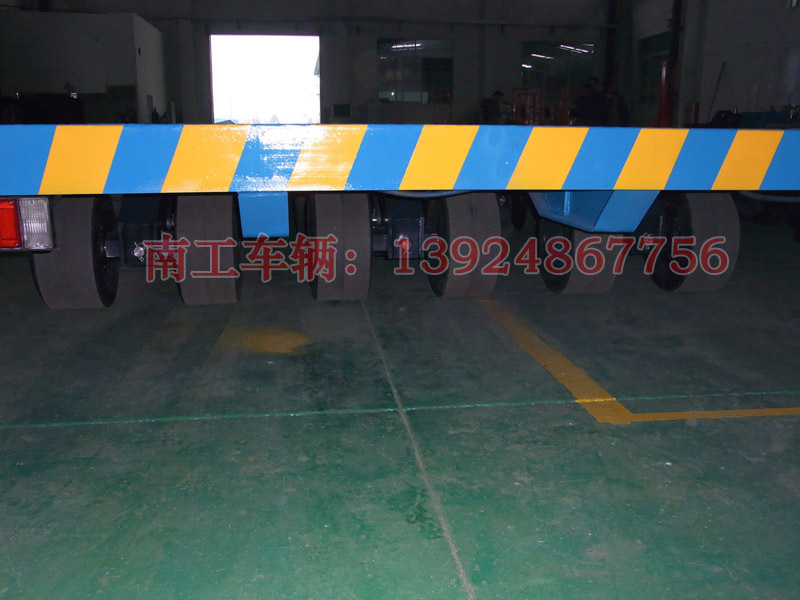

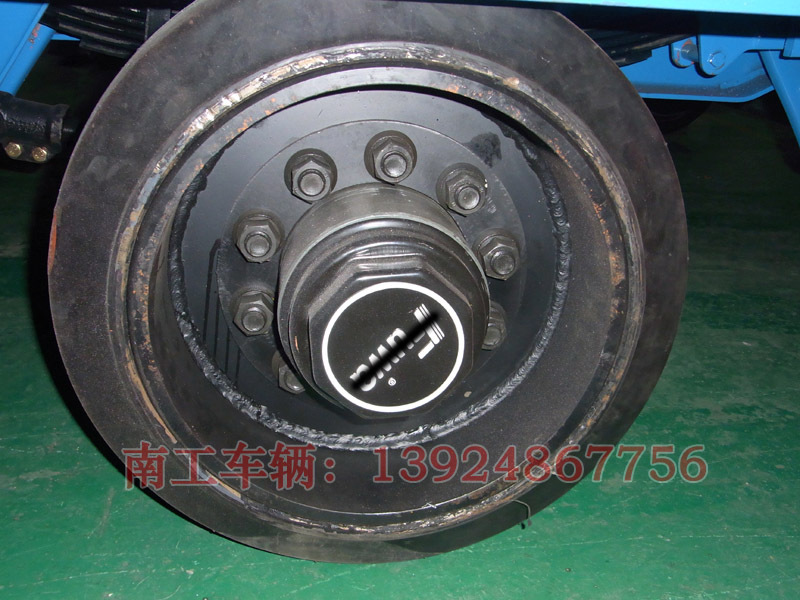

压配式轮胎

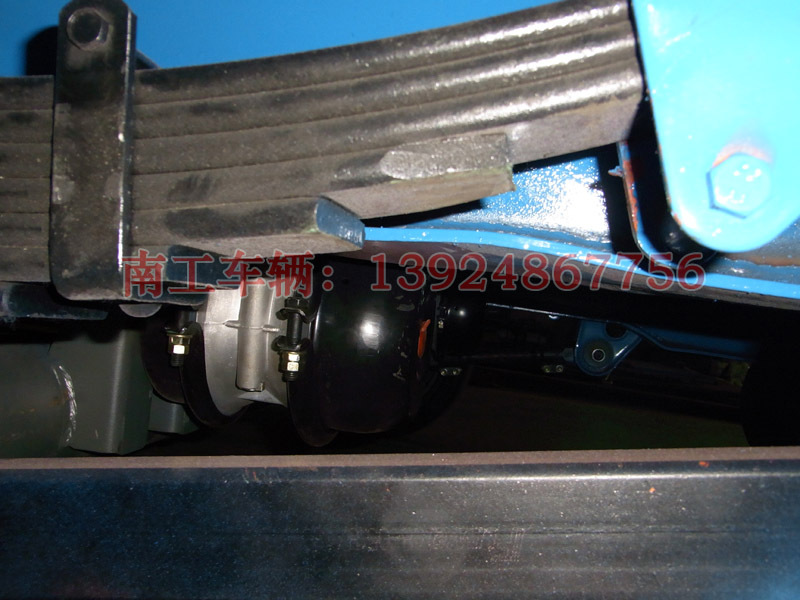

减震和刹车系统

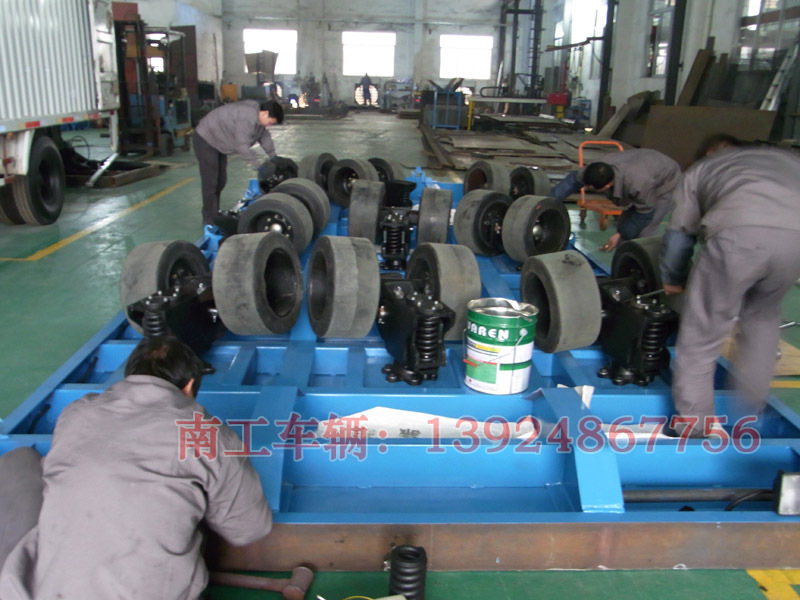

平板拖车轮胎安装

南工车辆可按需求定制各类移动电源平板拖车
