多种网管方式:Web、Snmp,Telnet
网络支持MR-Ring ,环网恢复时间<20毫秒
端口冗余,提高数据传输安全性
支持NTP自动对时系统
支持失电告警功能
IP40防护等级
电磁兼容可达4级标准
1、产品介绍
产品概述:
MIE-5210自愈环以太网光纤交换机,可提供2个100M光口和6个10/100M自适应网口,采用最新光纤技术,结合目前应用最广的以太网技术,是一款集光通信、以太网接入一体的综合通信单元,专门为电力配网自动化、工业自动化、煤矿监控、交通等行业数据通信领域而设计。
使用MIE-5210自愈环以太网交换机可以组建一个快速恢复的自愈环网,自愈时间小于20ms,为用户的网络安全提供有力的保障。
MIE-5210系列自愈环以太网交换机支持对光纤环路的自动检测和倒换,全负载下故障恢复时间<20ms,可组建链形、环形等各种光纤网络。基于WEB的网管平台为MIE-5210提供丰富的网管功能,包括:基于端口的VLAN、基于802.1Q的VLAN、QOS、IGMP Snooping、RSTP、广播风暴抑制、端口聚合、端口镜像、端口状态管理、SNMP、NTP对时等。
关键参数:
l 网络支持MR-Ring redundancy,冗余功能:恢复时间<20毫秒
l IEEE802.1w快速生成树协议,IEEE802.1S MSTP和IEEE802.1D STP兼容
l IGMP Snooping组播功能
l 支持基于端口的VLAN和IEEE802.1Q VLAN标记和GVRP
l IEEE802.1p QoS优先级控制
l 基于MAC地址的自动连接中继故障切换
l RS-232控制台、Telne、SNMP、Web 浏览器和TFTP管理
l 支持IEEE 802.1x安全
l 端口端口速率控制
l 端口镜像
l 支持端口聚合,支持 IEEE802.3ad,3 条聚合链路组
l 10/100Mbps-Full/Half-duplex,自动协商,Auto-MDI/MDIX
l 全线速转发速率
2、性能参数
名称 | 规格参数 |
以太网口 | 6个10/100Base-T(X)自适应以太网RJ45接口 |
光口 | 2个100Base-FX光口,单/多模SC/ST/FC接口可选 |
以太网口传输速率 | 1O/1OOM自适应 |
以太网口传输距离 | 双绞线:100m(采用标准CAT5,CAT5e 网络线缆) |
光口工作波长 | 单模1310nm,多模1310nm |
光口发射光功率 | 单模-3~-11dB,多模-8~-18dB |
光口传输距离 | 单模20km,多模2km(长距离模块可定制) |
自愈环方式 | 支持多组自愈环 |
支持相切环 | |
冗余技术 | 支持Ring协议(自愈时间<20ms),STP\\RSTP(自愈时间<10s) |
网络管理监控 | 支持Telnet, WEB管理方式, SNMPv1/v2 , LLDP, NTP, DHCP |
组播协议 | 支持IGMP Snooping, 静态组播 |
网络划分 | 支持基于端口VLAN, IEEE-802.1Q |
服务质量 | 支持QoS |
带宽管理 | 支持端口聚合, 端口限速, 广播风暴抑制, 组播\\未知单播包抑制 |
网络安全 | 支持端口MAC地址绑定, IP访问控制, IEEE802.1X, SSH, SSL |
设备管理 | 支持FTP/TFTP升级,支持日志记录, 支持配置文件下载与上传 |
设备维护 | 支持端口镜像, ping功能 |
告警输出 | 支持电源和端口告警 |
特色功能 | 支持链路检测(Link Check) |
优先级 | 优先级队列:4 |
VLAN划分 | VLAN数:4K,VLAN ID:1~4094 |
组播组数 | 组播组数:256 |
处理类型 | 存储转发 |
MAC地址表大小 | 8k |
背板带宽 | 1.6Gbps |
包转发速率 | 1.19Mpps |
流控 | IEEE 802.3x流量控制,半/双工背压流量控 |
包缓冲区大小 | 384K |
指示灯 | 电源指示:POW1、POW2,接口灯指示:Link、RUN、Alarm |
电源 | 输入电压:DC12/24V,AC/DC85~265V可选 |
6位绿色端子接线 | |
最大功耗:4.84W | |
支持失电告警功能(DC12V/DC24V) | |
工作环境 | 工作温度:-40℃~+75℃ |
储存温度:-40℃~85℃ | |
相对湿度:5%~95%无凝露 | |
安装方式 | DIN卡轨式或壁挂式 |
外形尺寸 | 宽×高×深:53×140×119.5mm |
防护等级 | IP40防护等级,无风扇设计 |
MTBF | 300000h |
质保期 | 5年 |
符合标准 | IEEE802.3:CSMA/CD |
IEEE802.3i:10Base-T | |
IEEE802.3u:100Base-T | |
IEEE 802.3ad:链路聚合 | |
IEEE 802.3x:全双工以太网数据链路层流控 | |
IEEE 802.1p:流量优先级 | |
IEEE 802.1Q:VLAN | |
IEEE 802.1w:快速生成树 | |
IEEE 802.1X:基于端口的网络访问控制 | |
EMI | 电磁干扰度测试 |
EMC | IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) |
IEC61000-4-3(RS) 10V/m(80MHz~2GHz) | |
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV | |
IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV | |
IEC61000-4-6(CS) 3V(10kHz~150kHz);10V(150kHz~80MHz) | |
IEC61000-4-16(共模传导) 30V(cont.),300V(1s) |

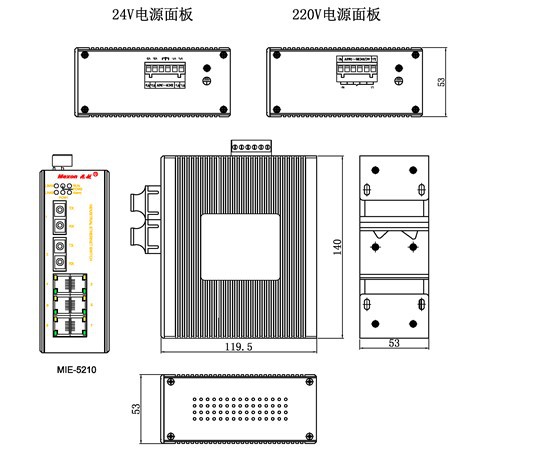

3、安装机械图

4、订货信息:
产品型号 | 规格说明 |
MIE-5210M | 6个10/100M电口,2个100M多模SC光口,1310nm,0-2km,支持环网,输入电压:DC24V |
MIE-5210S | 6个10/100M电口,2个100M单模SC光口,1310nm,0-20km,支持环网,输入电压:DC24V |
可选配置
名称 | 规格说明 | |
100M 光纤模块 | 接口形式 | 提供SC、ST、FC接口可选 |
传输距离 | 40km、60km、80km、120km可选 | |
电源 | 输入电压 | DC12V、DC24V(冗余电源)、AC/DC85~265V可选 |
'
