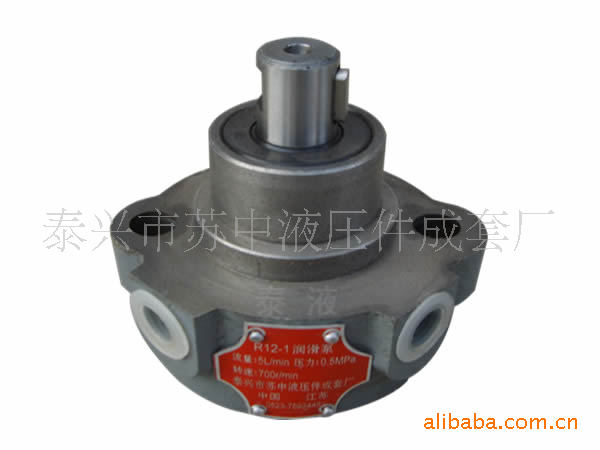

R12-1型润滑泵

一、功能简介

该泵是在老式R12-1的基础上，外形及安装尺寸不变，改成的泵轴可双向旋转的润滑泵、噪音低、寿命长，适用于各种机床的润滑。

二、外形及安装尺寸

三、技术参数

本系列齿轮泵适用于低压液压系统中，用以输送粘度为1～ 8°矿物油，油温在10℃～60℃，如液压油、机械油、燃料油，转速1000-1500转/分，应用于机床、液压机械、工程机械的液压系统，作为系统的动力源，也可用于稀油站、冶金、矿山、石油、化工、纺织机械等设备中作输油泵、润滑泵、增压泵、燃油泵用。

2、结构特性：

2.1齿轮泵主要有泵体、齿轮、前盖、后盖、轴承、骨架油封等零部件组成。

2.2泵体、前、后盖选用HT250灰铸铁，齿轮采用优质粉末冶金，泵轴选用40Cr结合钢淬硬处理，轴承选用SF-1无油润滑轴承或滚针轴承，密封采用双唇丁睛橡胶(注：油液温度在60℃-200℃时或输送介质有腐蚀性时，订货时说明)，使齿轮泵工作性能稳定耐磨损，寿命长，使用斜齿轮，声音会更低。

3、泵的特点：

3.1体积小，重量轻，结构简单，价格低，工作可靠。

3.2具有很好的自吸性，开机时无需灌油，首次使用也不需灌油。

3.3安装、使用、维护方便。

4、安装、操作及注意事项：

4.1安装：

a泵轴如与电机联接，应采用弹性联轴器，同心度应在0.1mm以内，用手旋转联轴器不得有过紧或轻重不均的现象。

b泵轴如与孔联接，泵轴与孔的配合间隙应在0.02-0.03mm之间不许强行敲打，以免使泵轴卡死。

c泵的进油管径不得小于或大于泵的进口直径，进油管设计要尽可能短，弯路尽量少，出油管径不得小于进油管径的3/4。管道安装前应将内壁用高压油清洗干净，不得存在硬颗粒杂物，进油管应安装过滤器，过滤器的流量应是泵流量的二倍，进油管路部分的所有接头密封要可靠，不得漏气。

4.2操作：

a点动电机，确认泵油的旋转方向是否与标牌上箭头指向相同。

b开机运转后应检查泵进出口压力在泵的规定使用压力范围内。

c观察泵在运转过程中是否有异常声音或过热现象，如有要停机检查。

4.3注意事项:

a本系列泵不适用于输送高度挥发或闪点低的液体，如酒精、苯等。

b本系列泵不可以反转，如需反转泵，订货时说明。型号标记为：CB-B※※F系列摆线齿轮油泵。

c常见故障及排除方法：
