机械特性：
◆比传统HSS锯片的切削速度快5倍
◆机械電子整合控制，机械透过数值控制、伺服送料与进刀，并配合改良后的碳化钨刀具，达到高速精密切削，切断面平整的效果。
◆CS-S 系列具备伺服进刀与送料系统，精度高达±0.1mm；CS-F 系列切非铁类(如铝、铜、塑钢等)专用机，鋸切速度比油压切铝机快10 倍；切断面平整，可减少切削时间并能延长锯片寿命，大大提升切削效率。
◆复带式切屑除屑机
◆特殊切削之功能，非铁金属类、规则多边型（如六边型）等均可切削。
◆锯片寿命更长，坚固结构与防震设计，提升切削速度并延长锯片使用寿命。
◆耗材更少，改良后的碳化钨圆锯片刀身更薄，耗材更少并可降低刀具磨耗，減低耗电量。
附件：
1.储料台拼合自动小料兼送料滚轮轮台1套；
2.履带式自动清屑机1台；
3.圆锯片1片；
4.喷雾切削油（2公升）1桶；
5调整工具箱；
6.操作说明书1本；
7.采购圆锯机客人需自备风压机等，提供给圆锯机使用
| 判别系统 自动化切削中自动分辨端材，残材于不同料桶中。 |
| 上压夹钳 切削单支或2 支工件时,防止快速切削时衍生的震动。 |
 | 锯片防震装置 使用电磁式煞车系统可防止震动、消除齿轮背隙，获得良好锯切面及延长刀具寿命。 (仅适用于CS、CS-S 机台)。 |
| 油压摇摆床座 配合伺服滚珠螺杆系统，能对弯曲工件良好运送，确保工件被切削时能达最小的磨耗以及最大的精度。 |
 | 独特齿轮箱设计 独特齿轮传动系统设计确保切削过程平顺无杂音，提高切削效能，减少耗电量，并可延长圆锯片寿命。 |

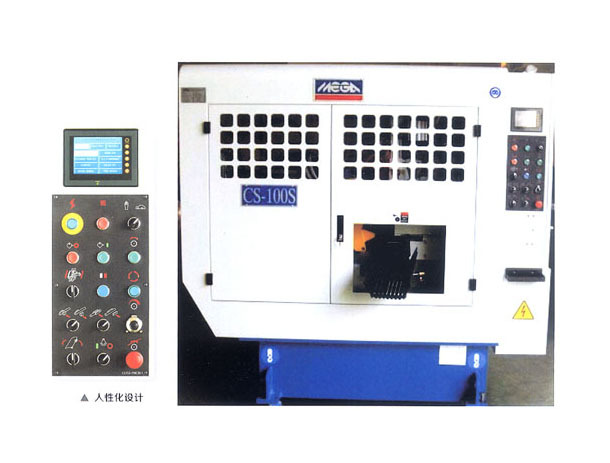

| 人机介面控制 1. 机电整合的人性化触控萤幕。 2. 简易设定各项数值与切削模式。 3. 多项安全侦测监控程式之设计，可显示故障因素及维修对策。 |
| 油雾系统 能使降低锯刃温度进而提高锯 片寿命，外开门设计维护方便。 |  | 进料架 标准进料架能调整不同材料外径大小，可放置材料长至6 公尺。另可依进料需求客制尺寸与功能。 |
CS系列标准配件 - 圆锯片(1片)
- 钢刷轮(2片)
- 工作灯(1组) )
- 工具箱(1组)
|
CS系列选择配件 - 清屑机
- 接长料架
- AC伺服马达+滚珠螺杆进
|
規格項目\\機型 | CS-65/75S | CS-100/100S | CS-150S |
| 工作規格 | mm |  8~70 (CS-65)
8~75 (CS75S)
 15~60
| 16~ 100(110)
20~80(85) | 50~ 150 (160)
70~110/
120 ( 選配 ) |
in | 0.31~2.75 0.6~2.36 | 0.63~3.93
0.78~3.15 | 1.97~5.9
2.75~4.33 |
| 馬達馬力 | HP | 圓鋸驅動馬達-10, 油幫浦馬達-2 | 圓鋸驅動馬達-15, 油幫浦馬達-3 | 圓鋸驅動馬達-20, 油幫浦馬達-3 |
| 鋸片尺寸 | mm | 280 (285 選配)x 40 x 2.0 | 360(380選配) x 40 x 2.5 | 460(480 選配) x 50 x 2.7 |
in | 11.0(11.2 選配) x 1.57 x 0.078 | 14.1 x 1.57 x 0.102 | 18.1(18.9 選配) x 1.97 x 0.106 |
| 裝箱尺寸 | cm | 229 x 224 x 213 | 255 x 227 x 226 | 258 x 227 x 226 |
| (底板)裝箱重量 | kg | 2375 | 2525 | 3800 |
| 圓鋸迴轉速度 | rpm | 90-130 | 70-130 | 60-90 |
| 進刀方式 | . | 油壓馬達(AC伺服馬達為選配)+滾珠螺桿 |
| 送料方式 | . | AC伺服馬達+滾珠螺桿 |
| 切斷長度 | mm | 6~600一次送料/600~9999二次送料以上 |
in | 0.23~23.62一次送料/23.62~393.6二次送料以上 |
| 自動清屑機構 | . | 鏈條驅動(選配) |
| 切削劑 | . | 空氣壓縮油霧 |
尺寸 | A | B | C | D | E | F | CS-65 | 1800mm(70.9") | 2410mm(94.9") | 1720mm(67.7") | 4690mm(184.6") | 6500mm(255.9") | 1600mm(63") | CS-100 | 2000mm(78.7") | 2670mm(165.1") | 1980mm(77.9") | 4690mm(184.6") | 6600mm(259.8") | 1700mm(67") | CS-150 | 2400mm(90.5") | 2900mm(114.2") | 2160mm(85.0") | 4690mm(184.6") | 6940mm(273.2") | 1850mm(72.8") |
|
| 料架尺寸規格 | | 項目 | CS65/75S | CS-100/ 100S | CS-150S | | 承載能力 | mm | ø70 x 6000L x 13 支 | ø100 x 6000L x 10 支 | ø150 x 6000L x 10 支 | | inch | ø2.76 x 236.2 x 13 支 | ø3.93 x 6000L x 13 支 | ø5.91 x 6000L x 10 支 | | 料架尺寸 | mm | 5300 L x 1600 W | 5300 L x 1600 W | 5300 L x 1820 W | | inch | 208.66 L x 63 W | 208.66 L x 63 W | 208.66 L x 71.65 W |
|
CS-100S详细参数表| 技术参数 | 主要特点 | 标准配置 |
工件规格/mm：●16-100 ■20-80 ；
工件规格/inch：●0.63-3.93 ■0.78-3.15
产地：台湾 | 1、比传统HSS锯片的切削速度快5倍；
2、复带式切屑除屑机；
3、可同时锯切两支材料； | 电机功率/HP：圆锯驱动电机15； 油泵电机3 ； |
| 电机功率/KW：送料伺服电机0.85 进刀伺服电机1.3； |
| 锯片尺寸/MM：Φ360×Φ40×T2.5 Z：60t，80t ； |
| 锯片尺寸/INCH：Φ14.1×Φ1.57×0.098 Z：60t，80t |
| 圆锯回转速度/rpm：70-130 |
| 进刀方式 ：AC伺服电机+滚珠螺杆 |
| 送料方式：AC伺服电机+滚珠螺杆 |
| 切断长度/MM：6-666一次送料 607-9999二次送料以上； |
切断长度/INCH：0.31-23.8一次送料
23.9-393.6二次送料以上 |
| 端材尺寸/MM：10-14 ； 端材尺寸/INCH：0.39-1.57 |
残料长度/MM：70-70+切断长 ；
残料长度/INCH：2.76-2.76+切断长 |
| 自动清屑机构：链条驱动（选配） |
| 切削剂：空气压缩油雾 |
| 油箱容量/L：油压单元120 冷却液2 齿轮箱22 |
| 机台重量/KG：2650 |
'
