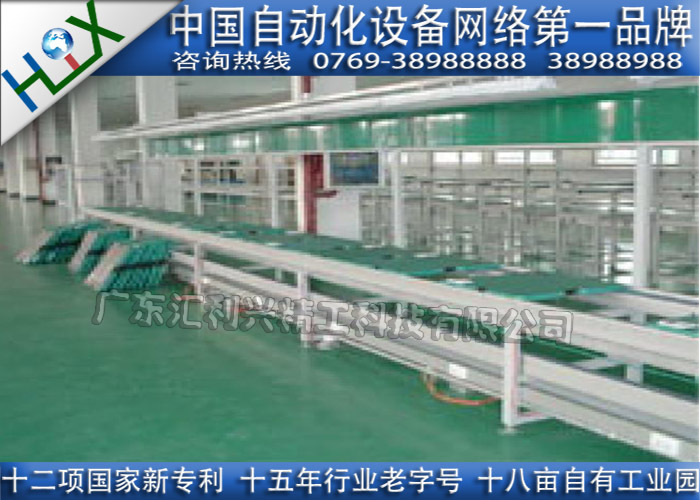

单边上下层循环组装线：
1)动力采用3HP东元马达，100#牙箱，1：60，二套；
2)线体导轨采用118*100专用铝型材，链条采用三倍速工程塑料链；
3)机架采用40*40铁方通制作，落地脚杯±3cm可调；
4)采用SMC阻挡器，阻挡气承载板采用3mm厚的钢板折制，全线共48套；
5)电源插座一个多功能插座，位于线下方，经漏电开关输出，线槽采用1mm镀锌板折制，每工位各配一套多孔位插座；
6)线体上下方都配有直径6分气管；7)灯架采用40*40铝型材制作，40W单支带罩日光双边安装，独立开关；
8)文件看板采用A4亚克力板白色为底，透明为面，专用铝型滑槽；
9)风批滑槽采用专用铝型材制作，每工位配活动滑轮1个；
10)电器控制，线体配电柜一个，在线体两端设置一套紧急停止开关；
11)外观颜色为电脑色烤漆12)移载机采用无杆气缸作位移动力；
13)传送带采用5mm厚带导向条防滑皮带，W=500mm，共2条；
14)动力采用台湾阻尼90W马达,比速1:20;
15)传动轴采用A3钢制作，传动轮采用专用塑胶带槽滚轮。
工装板（W500*L650*H25mm）
1）采用23mm夹板，上面表贴绿色胶皮；
2）工装板两端开有30*80mm阻挡槽，四周角为R50mm圆角；
平面循环组装线技术参数：
1、动力机构：动力采用3HP台湾东元减速马达，速比1:60，线体链条速度为15米/min。
2、小阻挡器：采用f50mm×30mm单动带缓冲气缸以减少工装板运行时的冲击, 气缸辅以两位三通电磁阀控制，阻挡器承载板采用3mm厚钢板折制成型，工位采用脚踏阀控制，线体进出板位置采用电磁阀控制。
3、导 轨：采用100×118mm专用工业铝型材制作。
4、输送链条：采用三倍速专用组装线链条。
5、支 架：采用40×40×1.5mm工业铝材制作，每2000mm设一个。
6、调整脚杯：机架底部配M12×100mm可调镀锌脚杯；
7、照 明：灯通采用25×50×1.0mm工业铝材，配T5-28W双支带罩节能灯支架及灯管，全线贯通。
8、风批滑轨：采用26×26×1.0mm工业铝材，配风批小滑轮，每0.8M配1个。
9、装配气路：采用6分镀锌水管制作，每1.5M配1个快速接头。
10、阻挡气路：采用6分镀锌水管制作，配4分胶管和阻挡器连接。
11、作业指导书：采用15×25×1.0mmH铝材，配A4硬胶文件袋，每0.8M 1个。
12、线槽插座：采用60×60×1.2mm铝材线槽，每1M配1个二位万用插座；
13、线体总高：2000mm。
14、工作面高：750mm。
15、线体颜色：线体除铝合金和外购件保持原色外，所有钢材表面烤漆处理，颜色为电脑色。
产品繁多、未能详列、欢迎各大使用厂商来电来函索取详细参数与资料
