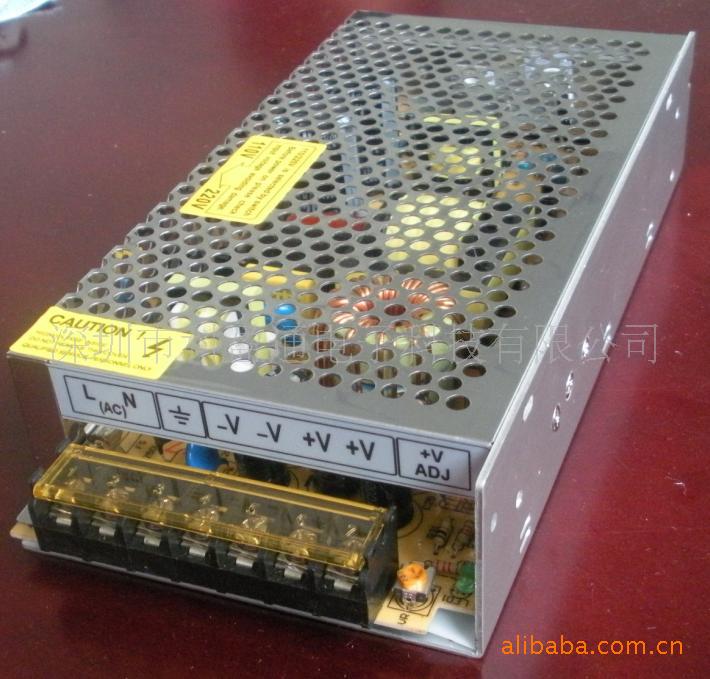

铝外壳开关电源(120W-180W)
特 点：
1、采用国际先进的PWM控制技术，绿色环保、节能、质量更稳定。
2、宽电压输入设计，适用于全球电压标准
3、内置EMI滤波器，减少对电网的干扰，抗干扰性能好。
4、软启动电路设计、有效降低对电网冲击
4、输出电压纹波小，工作效率高
5、转换效率高，工作温度低，使用寿命长。
6、自带过压、过流、短路保护功能。
7、100%的满负载老化测试，质量更有保障。
8、体积小重量轻，便于运输、安装。
9、1年的质量保修期。
10、可根据客户要求，研发各电压、电流参数。
应用领域：
1、产品可适用路灯、草坪灯、日光灯、LED照明
2、护栏管装饰LED灯、LED灯具、灯条、显示屏、广告屏
3、机电设备、安防、空气净化器
4、液晶显示器、数码产品和仪器类等产品
| |
| 直流输出电压 | 5V | 12V | 12V | 24V |
| DCoutput voltage |
| 输出电压容差 | ±1% | ±1% | ±1% | ±1% |
| Output voltage tolerance |
| 额定输出电流 | 40A | 15A | 16.5A | 7.5A |
| Output current |
| 输出电流范围 | 0～40A | 0～15A | 0～16.5A | 0～7.5A |
| Output current range |
| 纹波及噪音 | < 150mVp-p | < 180mVp-p | < 150mVp-p | <180mVp-p |
| Wave and noise |
| 负载稳定度 | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| Load stability |
| 直流输出功率 | 200W | 180W | 200W | 180W |
| Ouput power for DC |
| 效率 | > 78% | > 81% | > 80% | > 83% |
| Efficiency |
| 直流电压可调范围 | 4.5-5.5V | 11.5-12.5V | 11.5-12.5V | 23.5-24.5V |
| Adjustable range for DC voltage |
| 输入电压范围 | 90～132VAC/180～264VAC由开关选择47-63Hz;254-370VDC |
| Input voltage range | 90～132VAC/180～264VAC selected by withch 47-63Hz;254-370VDC |
| 输入电流 | 2.5A/115VAC 1.3A/230VAC |
| Inputcurrent |
| 冲击电流 | 冷启动12.5A/115VAC 20A/230VAC |
| AC Inrush current | Cold start current 12.5A/115VAC 20A/230VAC |
| 漏电流 | ＜3.5mA/240VAC |
| Leakage current |
| 过载保护 | 105%～150%类型：切断输出 复位：自动恢复 |
| Overload proctection | 105-150%hiccup mode auto-recovery |
| 高温保护 | RTH3≥650C-700C风扇起动，≤550C风扇关闭，≥800C-850C切断输出（5-15V）-（仅限于24-48V） |
| High temperature tection | RTH3≥650C-700C Fan up，≤550C Fan Close，≥800C-850C Off out（5-15V）-（Only24-48V） |
| 启动、上升、保持时间 | 200ms,50ms,20ms |
| Setup, rise hold up time |
| 耐压性 | 输入输出间：1.5KvAC输入与外壳；1.5KvAC输出与外壳；0.5KvAC |
| Withstand voltage | 1min I/P-O/P 1.5KV I/P-FG 0.5KV O/P-FG 0.5KV 1min |
| 隔离电阻 | 输入输出间，输入与外壳，输出与外壳：500VDC/100MΩ |
| Isolating resistor | 1min I/P-O/P， I/P-FG ， O/P-FG ：500VDC/100MΩ |
| 工作温度、温度 | -10℃～+50℃,20%～90%RH |
| Working temperature |
| 存储温度、温度 | -20℃～+85℃,10%～95%RH |
| Storage temperature |

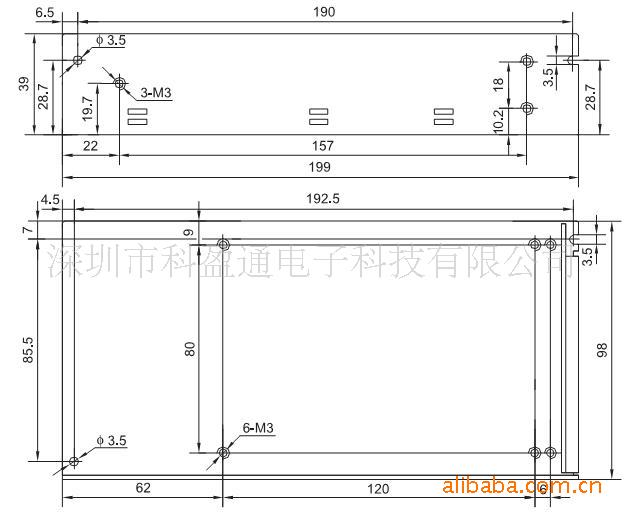

| 外形尺寸 | 199×98×42mm |
| Size |
| 重量 | 0.65Kgs |
| Weight/packing |
| 安全标准 | GB4943 UL60950-I EN60950-I |
| Safety standards |
| EMC标准 | GB9254 EN55022 class A |
| EMC standards |
| 备注： | | | | |
| 1. 所有参数在末特别指明时,都是230VAC电压输入,额定负载和25℃条件下测量所得值. |
| 2.容差是电压设定误差、电压调整率和电流调整率之总和。 | | |
| 3. 纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。 |
