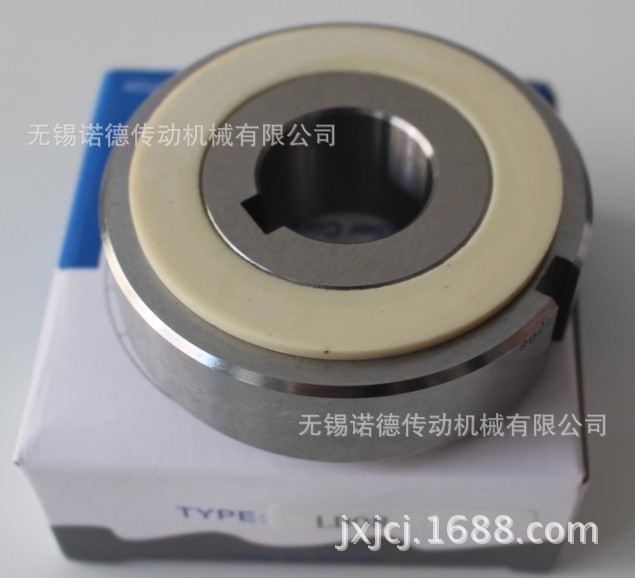

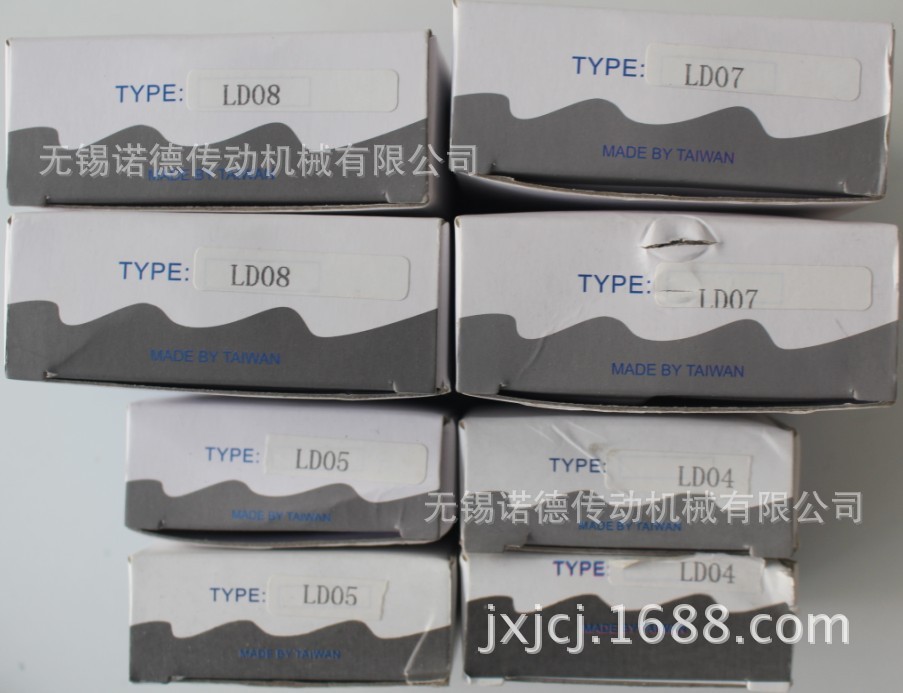

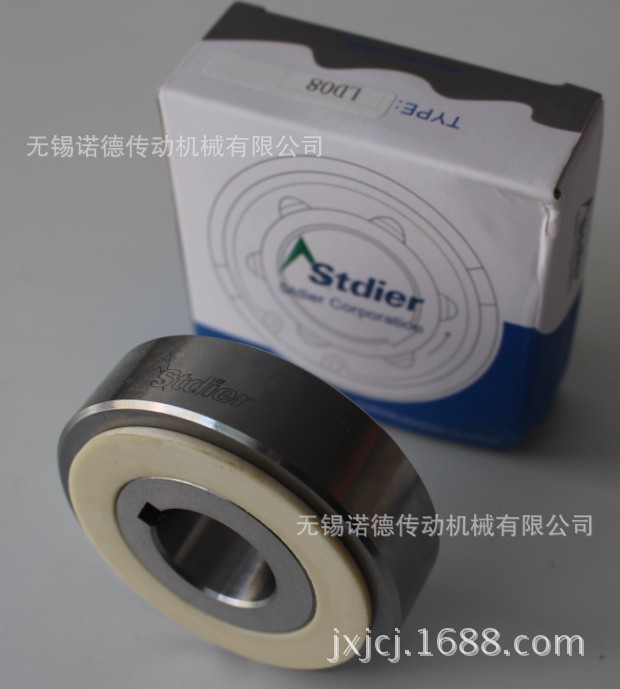

供应LD系列单向离合器 台湾单向离合器
替代日本椿本LD单向轴承
特点
·可方便地进行安装和使用的经济型。
·充入润滑脂型的，因此无需加润滑脂。
·带有内圈，安装简便，用于低速低负载。
合适的用途
·专用于低速低负载。
·扭矩：5.9～49N/m
尺寸表
型号 | 轴孔 | 内轮宽 | 推力
金属
的宽度 | 外
轮
宽 | 外
径 | 倒棱 | 推力
金属
外径 | 外轮
键槽 | 同一外径的
轴承
型号 | 质量 |
直径(H7) | 键槽 | 倒棱
Ｊ | Ｃ | Ｂ | Ａ | Ｄ | Ｋ | Ｅ | kg |
LD04 | 10 | 4×1.5 | 0.3 | 24 | 23.9 | 19.5 | 47 | 0.3 | 40 | 5×3 | 6204 | 0.25 |
LD05 | 14 | 5×2 | 0.3 | 24 | 23.9 | 19.5 | 52 | 0.3 | 45 | 5×3 | 6205 | 0.30 |
LD06 | 20 | 5×2 | 0.3 | 24 | 23.9 | 19.5 | 62 | 0.3 | 52 | 7×4 | 6206 | 0.40 |
LD07 | 25 | 7×3 | 0.3 | 24 | 23.9 | 19.5 | 72 | 0.5 | 62 | 7×4 | 6207 | 0.55 |
LD08 | 30 | 7×3 | 0.5 | 24 | 23.9 | 19.5 | 80 | 0.5 | 70 | 10×4.5 | 6208 | 0.65 |
■能力传递表
型号 | 允许最大
扭矩 | 最高内轮空转
旋转速度
r/min | 最高索引频率 | 空转允许
径向负载
kg | 空转摩擦
扭矩 |
N?m | (回/分) | N?m |
LD04 | 5.9 | 300 | 100 | 20 | 0.20 |
LD05 | 9.8 | 300 | 100 | 30 | 0.29 |
LD06 | 19.6 | 200 | 100 | 50 | 0.29 |
LD07 | 29.4 | 200 | 100 | 70 | 0.39 |
LD08 | 49.0 | 200 | 100 | 80 | 0.49 |
'
