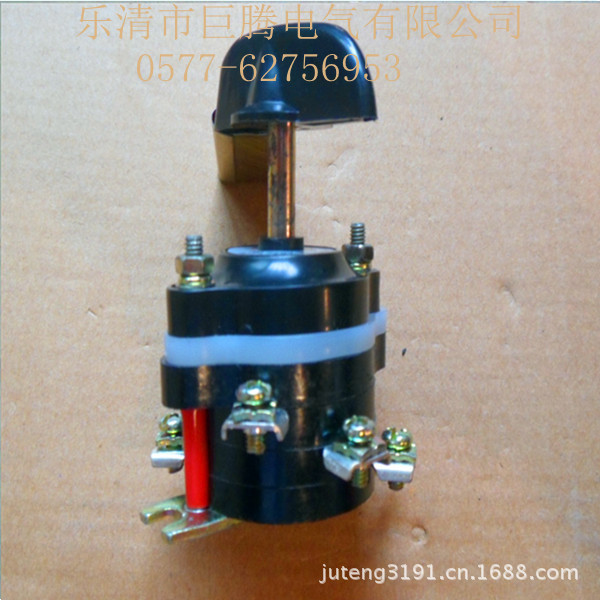

用途 HZ10D系列组合开关主要在电路中作手动不频繁地接通、分断与转换电阻电感混合负载电流电阻负载电路,也可控制小容量交流电动机。
分类
1 按用途分
单电源开关
两电源或两电路换接开关(代号P)
三电路换接开关(代号S)
四电路换接开关(代号G)
控制小容量电动机开关(代号N)
2 按安装型式分
板前接线式、板后接线式
3 按极数分
单极、双极、三极、四极
4 按节数分
一节、二节、三节、四节、五节、六节
主要技术参数
型号规格 | HZ10D-10 | HZ10D-25 | HZ10D-63 | HZ10D-100 |
约定发热电流lth | A | 10 | 25 | 63 | 100 |
额定工作电压Ue | V | 240 | 440 | 240 | 440 | 240 | 440 | 240 | 440 |
额定工作电流le | | | | | | | | | |
AC-3 | A | | 3 | | 6.3 | | | | |
AC-20A/21A/22A | A | | 10 | 25 | 25 | | 63 | | 100 |
DC-20A/21A | A | 10 | | 6 | | 63 | | 100 | |
额定控制功率(AC-3)P | kW | | 1.1 | | 2.2 | | | | |
操作循环数AC-22A | | | | | |
空 载 F | | 8500 1500 10000 | 8500 1500 10000 | 8500 1500 10000 | 8500 1500 10000 |
有 载 G | |
总 数 H | |
外形尺寸和安装尺寸
型号规格 | 外型尺寸(mm) | 安装尺寸(mm) |
A1 | A2 | H | φ | C | B1 | B2 | S | J |
HZ10D-10/1 | 65 | 86 | 62 | 6 | | 55 | 74 | 5 | -- |
HZ10D-10/2 | 65 | 86 | 68 | 6 | | 55 | 74 | 5 | -- |
HZ10D-10/3 | 65 | 86 | 74 | 6 | ~58 | 55 | 74 | 5 | -- |
HZ10D-25/2 | 100 | 114 | 98 | 8 | | 90 | 100 | 6 | -- |
HZ10D-25/3 | 100 | 114 | 108 | 8 | ~92 | 90 | 100 | 6 | -- |
HZ10D-63/2 | 142 | 153 | 129 | 9 | | 128 | 139 | 7 | 18 |
HZ10D-63/3 | 142 | 153 | 144 | 9 | ~154 | 128 | 139 | 7 | 18 |
HZ10D-100/1 | 142 | 153 | 152 | 9 | ~128 | 128 | 139 | 7 | 18 |










'
