贴片微型保险丝-0603快断系列

一.贴片微型保险丝产品介绍

     我公司生产的微型保险丝(Fuse)为多层独石表面贴装熔断体,工艺上采用独石共烧工艺，在玻璃陶瓷厚膜上印刷上一层熔体金属，然后再覆上一层灭弧层，再印刷一层熔体，如此反复，可得到多层结构。熔体深入基体内部并与基体材料烧结成坚实的一体,并可做成多层熔体,大大提高保险丝灭弧性能/可靠性和额定值.

      我公司生产的微型贴片保险丝与传统的保险丝相比,有以下优点:

1灭弧特性好

2电流容量大

3稳定性好、寿命高

二.贴片微型保险丝-0603快断系列产品特点

1 采用多层独石结构;

2 产品尺寸小,为0603mils/1608mm;

3 该系列产品为快断系列

4 具有非常好的稳定性;

5 可以采用波峰焊和回流焊;

6 工作温度范围:-55 ℃~125℃.

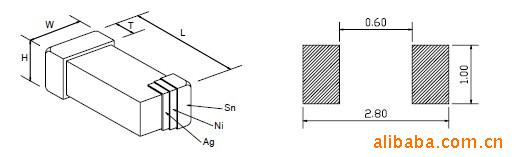

三. 0603快断系列保险丝产品尺寸及推荐的焊盘尺寸(mm)

                     产品尺寸                             推荐的焊盘尺寸

  四.0603快断系列保险丝产品熔断时间

 五.0603快断系列保险丝产品电气性能

额定电流：又称保险丝的公称工作电流.

额定电压：又称保险丝的公称工作电压，.保险丝可以在不大于其额定电压的电压下使用.

冷态电阻:是保险丝25℃的条件下，通过小于额定电流的10%的测试电流所测得的电阻值。

分断能力：又称额定短路容量，即在额定电压下，保险丝能够安全分断的最大电流值(交流电为有效值)。
