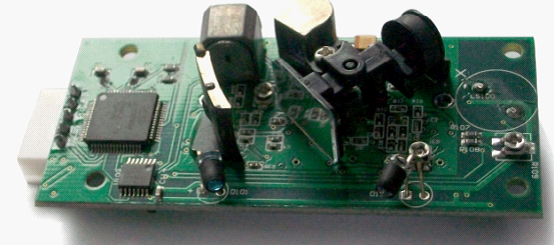

概 要
BC-1080条形码扫描器是一款特别依用户端使用需求所设计的激光条形码扫描器。 此条形码扫描器具有以下的
特点：
1) 适用电话机之激光条形码扫描器
2) 具有自动侦测功能，条形码解读前自动启动
3) 模块扫描距离最近为10mm(EAN/JAN0.26mm)
4) ESD防护设计
5) 针对UPC商品码条形码规格调整设计，是此项目最经济且最佳的选择
物理特性
重量 |
物体重量 | 约35公克 |
电缆重量 | 约. 1.32 公克 (客户专用线) |
材料 | PC+玻纤 |
缆线长度 | 12 cm |
连接器 | WAFER 4P Pitch 1.25 |
尺寸 | 80mm X34 mm X17 mm (机身) |
(a) 缆线图_键盘口界面
译码器资料输出连接器
(b) 机构图
电气特性
界面 | KBW |
供给电压直流电 | +3.3V ±5% |
输出电压 (典型) | +3.3V |
输出低电压 (最大值) | 0.4V |
损耗电流 |
供电 (典型.) | 145mA |
工作 (典型.) | 120mA |
ESD防护 | Contact 4KV |
D. 性能 (测试条件: UPC, 10mil, PCS 0.9)
读取光源 | 650 nm |
自动侦测光源 | 650 nm |
传感器 | 线性?す獯衅? |
处理器类型 | 32位处理器 |
工作频率 | 29.4912 MHz |
扫描率 | 96 scans/sec |
读取范围(距模块窗口) | 10 ~ 200 mm (EAN/JAN 0.26mm) |
自动侦测范围(距模块窗口) | 10 ~ 200 mm (EAN/JAN 0.26mm) |
印刷对比度 分辨率 | PCS 0.9 @ 0.26mm 0.1mm @ PCS 0.9 |
蜂鸣器音量 | > 85dBm |
读取角度 | |
前&后 | ± 5°~55° |
左&右 | ± 5°~65° |
死角区域 | ± 5° |
光照环境 | |
莹光灯 | 5000Lux最大 |
阳光 | 3000Lux最大 |
E. 环境要求
工作温度范围 | 0 oC to 50 oC (32 oF to 122 oF) |
存储温度 | -20 oC to 70 oC (-4 oF to 158 oF) |
相对湿度 | 20% to 95% (不冷凝) |
F. 扫描图
G. 可靠性
使用期限 | |
光源 | 20,000 小时 |
开关 | 300,000 次 |
平均故障间隔时间(统计出) | 22,000小时 |
热冲击 | |
高温 | 50 oC (122 oF) |
低温 | -20 oC (-4 oF) |
周期时间 | 高温30分钟. , 低温30分钟. |
周期 | 24次循环 |
震动落下测试 | 从40 inch (100 cm)的高度落到混凝土上 |
F. 包装
外箱尺寸 | 32 cm (长)X 20 cm(宽) X 38 cm(高) |
重量 | 8 Kg ( Q’ty :260 pcs ) |
储存 | |
储存温度 | -20 oC to 70 oC (-4 oF to 158 oF) |
相对湿度 | 20% to 95% (不冷凝) |
