FC多模万兆（10G）光纤跳线，尾纤产品用途：
长途及本地光传输网络、数据传输网络、图像传输网络、CATV、光学测试仪器、光电自控系统
FC多模万兆（10G）光纤跳线，尾纤产品特点：
产品采用日本京瓷产陶瓷插针，进口优质光纤线缆。
引进国外先进的研磨技术和研磨设备，有力保证光纤的圆心研磨偏移、光纤的凹陷、光纤表面无划痕或瑕出疵、陶瓷端面曲率半径的大小等技术参数符合标准规定。
插入损耗小、回波损耗大；互换性能，重复插拔性能优良，使用方便。
公司可供选择的产品有ST、SC、FC、LC、MU、D4、SM4、FDDI、MT-RJ等指标。
规格有多模单芯、双芯、双芯双护套等。
插入损耗：多模≤0.30dB；回波损耗：PC≥45dB UPC≥50dB, APC≥60db
接头插拔1000次以上,插入损耗变化量<0.20dB
互换性：任意对接≤0.18dB
温度范围：－40℃— +80℃
抗拉强度：45Kg(φ0.9SM光纤除外)
振动试验：<0.1dB(5-50Hz,1.5SM振幅)
光纤外径：3mm/ 2mm/0.9mm纳鑫达通讯版权所有

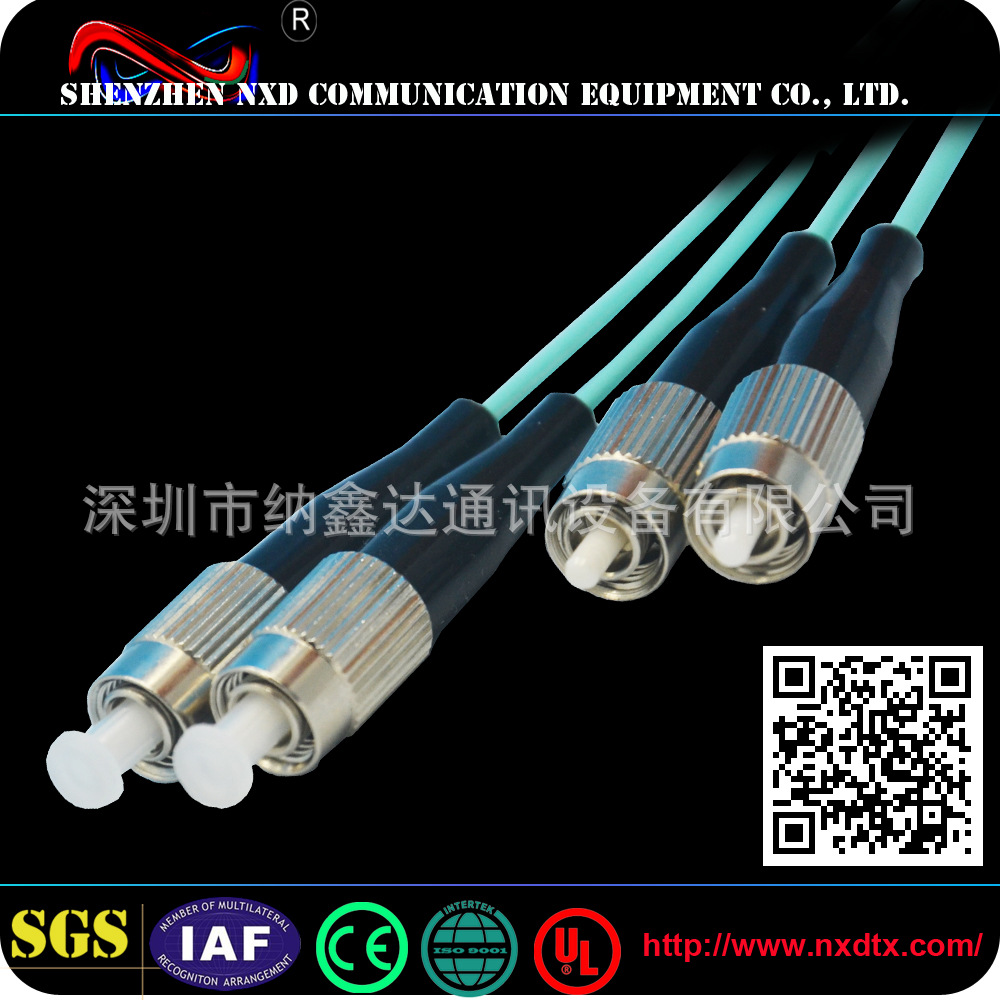

FC多模双芯万兆（10G）光纤跳线，尾纤图示：
FC型光纤跳线，尾纤更多选择：
光纤跳线结构：
光纤跳线和同轴电缆相似，只是没有网状屏蔽层。中心是光传播的玻璃芯。在多模光纤中，芯的直径是15μm~50μm,大致与人的头发的粗细相当。而单模光纤芯的直径为8μm~10μm.芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。再外面的是一层薄的塑料外套，用来保护封套。
光纤跳线分类
光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线，还有其它如以塑胶等为传输媒介的光纤跳线；按连接头结构形式可分为：FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。比较常见的光纤跳线也可以分为FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。
单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。
多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。
使用注意
光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。一般的情况下，短波光模块使用多模光纤（橙色的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。
光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。
光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。
如果光纤接头被弄脏了的话，可以用棉签蘸酒精清洁，否则会影响通信质量。
光纤跳线特点
1.插入损耗低
2.重复性好
3.回波损耗大
4.互插性能好
5.温度稳定性好
光纤跳线应用
光纤跳线产品广泛运用到：通信机房、光纤到户、局域网络、光纤传感器、光纤通信系统、光纤连接传输设备、国防战备等。适用于有线电视网、电信网、计算机光纤网络及光测试设备。细分下来主要应用于几个方面。
1.光纤通信系统
2.光纤接入网
3.光纤数据传输
4.光纤CATV
5.局域网(LAN)
6.测试设备
7.光纤传感器
光纤跳线施工、安装要点
参见《建筑与建筑群综合布线系统工程验收规范》GB/T 50312－2000和《建筑及建筑群综合布线系统工程施工及验收规范》CECS 89:97中要求。
光纤跳线和尾纤的区别
光纤跳线用来做从设备到光纤布线链路的跳接线。有较厚的保护层，一般用在光端机和终端盒之间的连接。
尾纤又叫猪尾线，只有一端有连接头，而另一端是一根光缆纤芯的断头，通过熔接与其他光缆纤芯相连，常出现在光纤终端盒内，用于连接光缆与光纤收发器（之间还用到耦合器、跳线等）。
光纤连接器是光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到小，这是光纤连接器的基本要求。在一定程度上，光纤连接器也影响了光传输系统的可靠性和各项性能。
光纤跳线研磨方式
“/”后面表明光纤接头截面工艺，即研磨方式。
“PC”在电信运营商的设备中应用得为广泛，其接头截面是平的。
“SC”表示尾纤接头型号为SC接头，业界传输设备侧光接口一般用用SC接头，SC接头是工程塑料的，具有耐高温，不容易氧化优点; ODF侧光接口一般用FC接头，FC是金属接头，但ODF不会有高温问题，同时金属接头的可插拔次数比塑料要多，维护ODF尾纤比光板尾纤要多。其它常见的接头型号为：ST、DIN 、FDDI。
“PC”表示光纤接头截面工艺，PC是普遍的。在广电和早期的CATV中应用较多的是APC型号。尾纤头采用了带倾角的端面，斜度一般看不出来，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号。表现在画面上就是重影。尾纤头带倾角可使反射光不沿原路径返回。一般数字信号一般不存在此问题。
还有一种“UPC”的工艺，它的衰耗比PC要小，一般有特殊需求的设备其珐琅盘一般为FC/UPC。国外厂家ODF架内部跳纤用的就是FC/UPC，提高ODF设备自身的指标。
光纤跳线产品包装和运输说明：
1.光纤连接器的标志
单模光纤连接器的光缆外观为黄色。多模的以橙色为主，其他颜色也可定制如灰色，白色，蓝色，绿色等
每一条光纤连接器都挂有生产铭牌，生产铭牌标注有产品生产日期、生产编号、
插入损耗数值、回波损耗数值及产品两端的区分标志。
光纤连接器的包装盒上标注有产品型号、生产厂家。
2.光纤连接器的包装每一条光纤连接器用PVC包装盒包装，接头用防尘帽盖好。盘卷好后，盘卷直径不小于尾部光缆直径的25倍。
光纤连接器的运输
本公司跳线产品内部包装均采用:PP袋/ /外包装:纸箱/ /特殊包可以定制，客户可自行选择中性包装或品牌包装，光纤连接器外包装采用K=K双坑瓦楞纸定做，并且可以通过环保。产品装箱后再用保鲜膜在外面包装，再扎上装箱带。大大提高了纸箱的冲击力，耐压力，并起到了防潮防水的效果，从而保护了跳线在运输过程中不受潮，不受损。并在纸箱上标注有禁止大力抛摔、挤压及防雨防油污标志。保证光纤连接器的运输安全。我司长期有货物出口，在包装外箱这块，得到了广大客户的好评！
注意：根据客户的要求和产品的重量体积选择快捷的运输方式。
跳线包装流程：盘线--捆扎--装袋--封口--入箱--打包
售后服务：
1、本公司产品7-15天内如有质量问题，公司将无条件退换货。由于客户下错订单导致
公司所发产品与客户要求不符公司概不负责，所以客户下单时要详细说明所需产品数量、
规格、型号、种类、日期等等，以便销售人员准确及时发货。
2、客户在正常使用本公司产品情况下如有损耗，本公司一年内可免费维修。因客户自身
使用不当导致导致产品损坏或产品已过公司保修期，本公司也可免费维修，但维修期间所
产生的零件更换、物流费用均有客户承担
温馨提示：
光纤跳线使用注意事项
1、光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。
2、光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。
3、光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。
