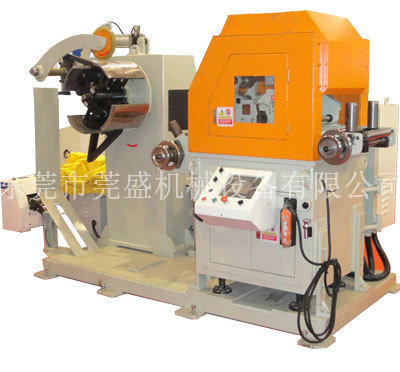

伺服系统送料机三合一系列—中板型
三合一伺服系列送料系列机型特点
1、适合各种金属片之送料及矫正。
2、适合于各种五金、电子、电器、玩具及汽车零件之连续冲压加工，送料矫正，准确耐用。
3、本机之伺服马达，电器箱电子零件及控制器均采用日本制产品，故障少，寿命长。
4、镀铬，高精度，非常耐用。
5、任意设定送料长度，操作容易，安全及稳定性高。
特别附件
1、送料座高度调整自动系统。
2、油压式料卷扩张或气压扩张方式。
规格表
参数\\型号 Material Thickness/Moder | NCMF-400 | NCMF-500 | NCMF-600 | NCMF-700 | NCMF-800 | NCMF-1000 |
适用料厚 Materila thickness | mm | 0.3-2.2（矫正轮Φ50х上5/下5） |
适用料宽 Material width | mm | 400 | 500 | 600 | 700 | 800 | 1000 |
适用内径 Coilinner diameter | mm | Φ450-530 |
适用外径 Coil outer diameter | mm | Φ1200 |
材料重量 Coil weigth | Kg | 2000 | 3000 | 5000 |
料架动力 Decoiler power | HP | 2 | 3 | 5 |
矫正动力 Straightening power | KW | 4.4 | 5.5 | 7.5 |
扩张方式 Expansionstyle | | 手动扩张 | 液压扩张 |
外形尺寸 Size | m | 4.5х1.9х1.8 | 4.5х2.0х1.8 | 4.5х2.1х1.8 | 4.5х2.3х1.8 | 4.5х2.5х1.8 | 4.5х2.8х1.8 |
机械重量 Weigth | kg | ≈3200 | ≈3900 | ≈4800 | ≈5100 | ≈5600 | ≈6200 |
注：标准送料方向为：左→右，客户可选配台车上料，此款机型最适合电器、家用制品制造使用。可根据客户要求更改进行非标制造。
三合一矫正能力表
1、此表适用于材料的拉伸强度为40kgf/mm场合。
2、矫正能力会因现场的状况不同而产生变化。
3、卷料的外径与料宽和料架的标准荷重，请参考本资料材料架部分附表。
4、特殊规格制造，请与本司技术部联系。
型号\\料厚 | 2.0 | 2.5 | 3.0 | 3.5 |
NCMF-400 | 400 | 200 | 100 |
NCMF-500 | 500 | 280 | 280 |
NCMF-600 | 600 | 280 | 250 |
NCMF-700 | 700 | 280 | 240 |
NCMF-800 | 800 | 550 | 400 | 200 |
NCMF-1000 | 1000 | 550 | 400 | 200 |
'
