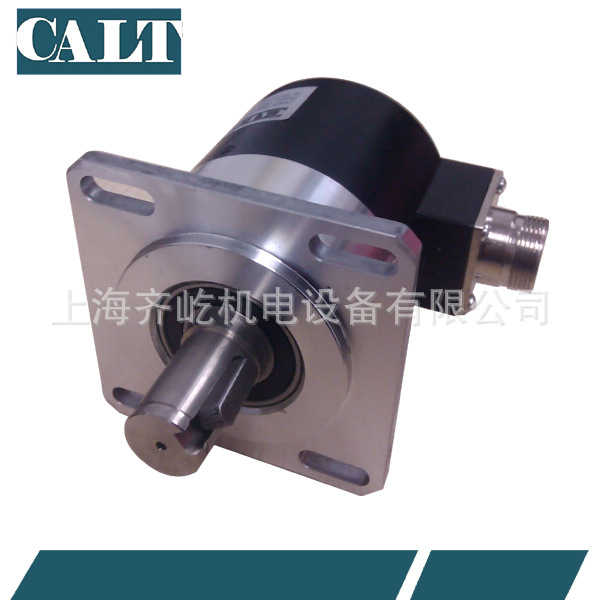

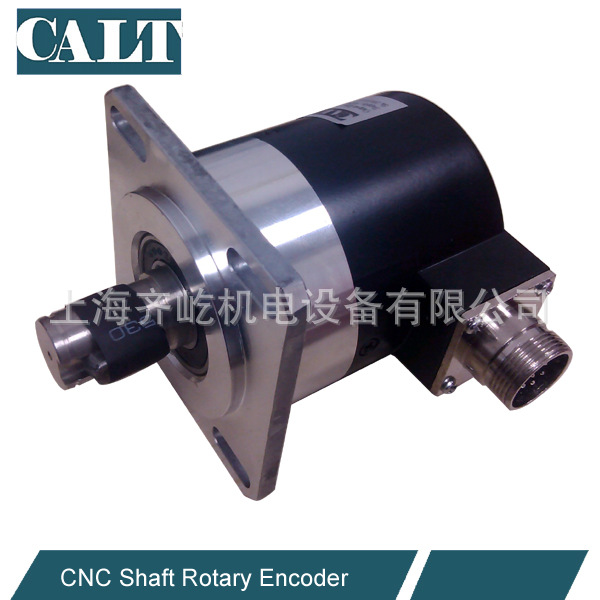

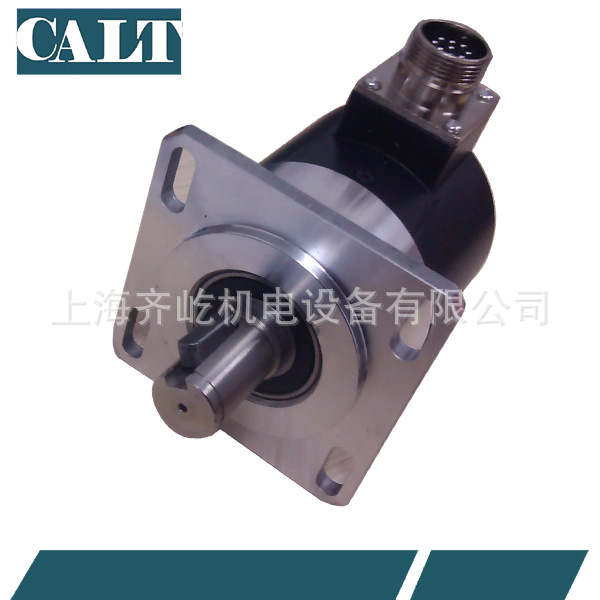

优质供应CNC数控机床主轴编码器，可定制，保售后
产品简介:
应用行业：数控机床
产品结构：实心轴
外径（mm）：58
孔径/轴径（mm）：9mm, 10mm, 15mm
分辨率（CPR）：100~5400
工作电压：5~26V
输出电路：voltage output，push+pull，open collector，RS422（line driver）
特点及应用：
内部采用ASIC器件，可靠性高，寿命长，抗干扰性能强。不锈钢主轴具有更高的稳定性和防护能力，金属外壳更加牢固抗冲击。
应用于自动控制、测量、机器人、X-Y工作、印刷包装、计算机设备及数控设备。
电气特性：
输出电路 | 集电极开路 | 电压输出 | 互补型输出 | 长线驱动输出 |
电源电压Vcc | 5~26 | 5~26 | 5±0.25 5~26 | 5±0.25 5~26 |
消耗电流 | ≤80mA | ≤80mA | ≤80mA | ≤150mA |
负载电流 | 40mA | 40mA | 40mA | 60mA |
输出H高电平 | 最小Vcc*70% | 最小Vcc-2.5V | 最小Vcc-1.5V | 最小3.4V |
输出低高电平 | 最大0.4V | 最大0.4V | 最大0.8V | 最大0.4V |
上升时间Tr | MAX 1us | MAX 1us | MAX 1us | MAX 200ns |
下降时间Tf | MAX 1us | MAX 1us | MAX 1us | MAX 200ns |
最高频率响应 | 300kHz | 300kHz | 300kHz | 300kHz |
机械特性：
每分钟最大转速r/min | 起动扭矩 | 轴最大负荷 | 抗冲击 | 抗振动 |
6000 | <0.01Nm | 径向85N 轴向50N | 50G/11ms | 10G 10~2000HZ |
转动惯量 | 工作温度 | 储存温度 | 防护等级 | 重量 |
4x10-8 | -30~85℃ | -35~95℃ | IP51 | 650g |
接线表：
信号 | A | B | Z | A- | B- | Z- | Vcc | GND |
颜色 | 绿 | 白 | 黄 | 棕 | 灰 | 橙 | 红 | 黑 |
无反相信号 | 绿 | 白 | 黄 | - | - | - | 红 | 黑 |
'
