产品介绍：

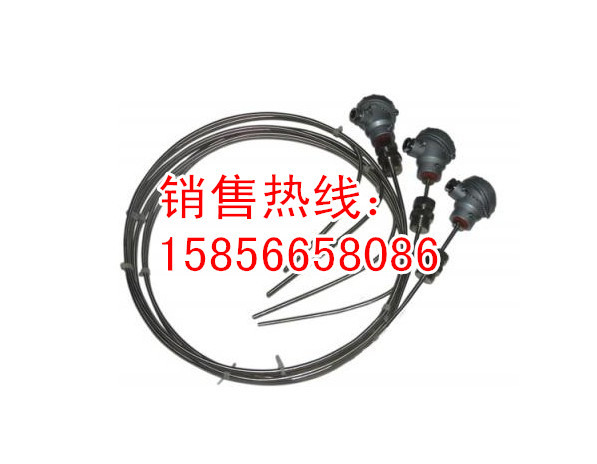

一、E型铠装热电偶概述

  铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，组成过程控制系，同时亦可以作为装配式热电偶的感温元件。它可以直接测量各种生产过程中从0℃～1100℃范围内的液体、蒸汽和其气体介质以及固体表面的温度。与装配式热电偶相比，铠装热电偶具有可弯曲、耐高压、热响应时间短和坚固耐用等优点。

二、E型铠装热电偶工作原理
 铠装热电偶的工作原理是由两种不同成份的导体两端经焊接，形成回路，直接测温端叫测量端，接线端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电动势的对应温度值。铠装热电偶的热电动势将随着测量端的温度升高而增长，热电动势的大小只和铠装热电偶导体材质以及两端温差有关，和热电极的长度，直径无关。铠装热电偶的结构是由导体，绝缘氧化镁和1Cr18Ni9Ti不锈钢保护管经多次拉制而成，铠装热电偶产品主要由接线盒，接线端子和铠装热电偶组成基本结构，并配以各种安装固定装置组成。铠装热电偶分绝缘式和接壳式两种。

三、E型铠装热电偶特点
  热响应时间少，减小动态误差；
  可弯曲安装使用；
  测量范围大；
  机械强度高，耐压性能好；

四、E型主要技术参数
  产品执行标准
  IEC584
  IEC1515
  GB/T16839-1997
  JB/T5582-91

○铠装热电偶测量范围及允差

注："t"为被测温度的绝对值。

○常温绝缘电阻
  铠装偶在环境温度为20±15℃，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥1000MΩ.m。即1m长的试样的绝缘电阻为1000MΩ；10m长的试样的绝缘电阻为100MΩ。

○铠装热电偶热响应时间
  在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需要的时间称为热响应时间，用τ0.5表示。
铠装热电偶热响应时间不大于下表的规定：

○外径和名义长度标准规格

○铠装热电偶结构

  铠装热电偶和铠装热电阻材料是由热电极（导线）氧化镁绝缘物和1Cr18Ni9Ti不锈钢管等经多次拉制形成。
铠热电偶的测量端分绝缘式和接壳式两种。

1）铠装热电偶材料结构形式

2）测量端结构形式

○铠装热电偶安装固定形式

1、卡套螺纹接头

注：括号内的数字这档规格一般不予采用，如需要作特殊规格订货。

2、卡套法兰盘

注：括号内的数字这档规格一般不予采用，仅用于特殊订货

○铠装热电偶自由端（接线盒）形式

接线盒供连接热电偶的自由端和显示仪表之用。目前有简易式、防水式、手柄式、接插式、补偿导线式（延长导线式）等多种结构形式。
1、简易式

2、补偿导线式（延长导线式）

3、防水式

4、防喷式

5、手柄式

6、接插式


○铠装热电偶推荐使用温度

○附加装置形式

五、铠装热电偶型号命名方法

六、型号及规格

感温元件

七、选型须知

 1)型号

  2)分度号

  3)精度等级

  4)安装固定形式

  5)保护管材质

  6)长度或插入长度

  例A：铠装热电偶，K型，Ⅰ级，固定卡套螺纹，保护管GH3030，长度450mm，插入长度300mm，WRNK-231，K，L×l=450×300,Ⅰ级, 保护管 GH3030。
