以上报价为参考价格，具体规格材质需要报价及购买的请联系15868559489

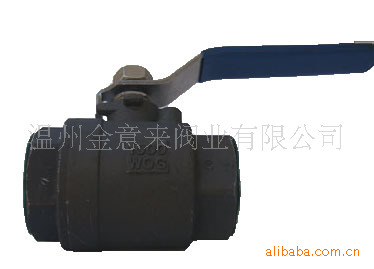

不锈钢两片式球阀2 pc ball valve |性能规范|产品规格：1/4"" - 4""(DN6-DN100) |工作压力：1000psi |适用温度范围：< 150℃|适用介质水、油、气体及某些腐蚀性液体|螺纹类型：NPT BSPT BSP DIN259/2999 |主要技术参数公称通径DN（mm）6～100mm公称压力PN（Mpa）2.5 4.0 6.4试验压力强度试验压力3.8 6.0 9.6高密封试验压力3.0 4.8 7.6低压气密封试验压力0.6 0.6 0.6适用介质水、蒸汽、油品、酸类腐蚀性等。适用温度< 150℃(PTFE) < 300℃(PLL)
订货须知:
⑴Q11F球阀产品型号与名称⑵Q11F球阀公称通径DN⑶Q11F球阀额定流量系数KV⑷Q11F球阀公称压力和压差⑸阀体和阀内组件材料⑹Q11F球阀流量特性⑺Q11F球阀适用温度⑻Q11F球阀电源电压和控制信号⑼Q11F球阀是否带附件
技术规范：
公称通径 | DN（mm） | 6～100mm |
公称压力 | PN（MPa） | 2.5 | 4.0 | 6.4 |
试验压力 | 强度试验压力 | 3.8 | 6.0 | 9.6 |
高密封试验压力 | 3.0 | 4.8 | 7.6 |
低压气密封试验压力 | 0.6 | 0.6 | 0.6 |
适用介质 | 水、蒸汽、油品、酸类腐蚀性等。 |
适用温度 | < 150℃(PTFE) < 300℃(PLL) |
主要零件材料：
NO | 零件名称 | PART NAME | 材料(MATERIAL) |
1 | 阀体 | Body | CF8M CF8 WCB |
2 | 阀盖 | Cap | CF8M CF8 WCB |
3 | 阀座 | Seat | RPTFE |
4 | 球 | Ball | SS304 SS316 |
5 | 密封垫 | Seal Gasket | PTFE |
6 | 阀杆密封 | Stem Seal | PTFE |
7 | 阀杆 | Stem | SS316 |
8 | 阀杆填料 | Stem Packing | PTFE |
9 | 填料压盖 | Packing gland | SS304 |
10 | 弹性垫圈 | Spring washer | SS301 |
11 | 手柄 | Handle | SS304 |
12 | 螺母 | Stem Nut | SS304 |
主要外形尺寸：
公称通径 | 结构长度(mm) | 外形尺寸(mm) | 参考重量 |
毫米 | 英寸 | L | d | H | W | (kg) |
6 | 1/4" | 55 | 10 | 42 | 95 | 0.2 |
10 | 3/8" | 55 | 10 | 42 | 95 | 0.2 |
15 | 1/2" | 64 | 15 | 51 | 108 | 0.35 |
20 | 3/4" | 75 | 20 | 58 | 115 | 0.5 |
25 | 1" | 85 | 25 | 77 | 135 | 0.75 |
32 | 1-1/4" | 102 | 32 | 83 | 150 | 1.3 |
40 | 1-1/2" | 108 | 38 | 97 | 175 | 2.0 |
50 | 2" | 124 | 50 | 106 | 190 | 3.3 |
65 | 2-1/2" | 163 | 65 | 122 | 220 | 6.1 |
80 | 3" | 185 | 80 | 133 | 250 | 9.9 |
安装说明:
1.要留有阀柄旋转的位置。
2.不能用作节流。
3.带传动机构的球阀应直立安装。
订货须知:
⑴二片式球阀产品型号与名称⑵二片式球阀公称通径DN⑶二片式球阀额定流量系数KV⑷二片式球阀公称压力和压差⑸阀体和阀内组件材料⑹二片式球阀流量特性⑺二片式球阀适用温度⑻二片式球阀电源电压和控制信号⑼二片式球阀是否带附件
