主要特长

• 最适合于替换油压压机或气压压机!!
• 外形的圆柱型主体（宽度65mm～）
  将设备的空间压缩到最小限度，使微型设备设计成为可能

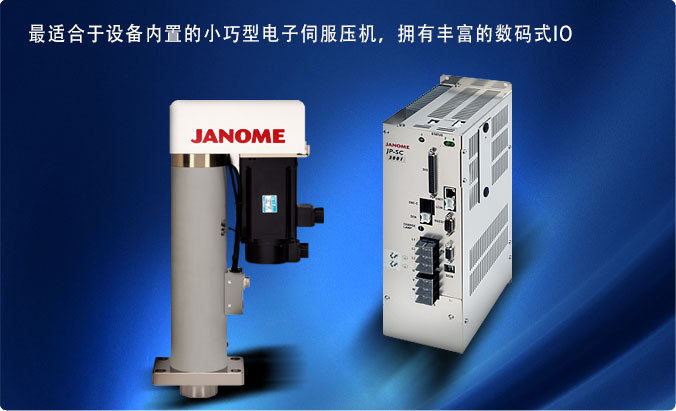

• 环境友好型的小型电子伺服压机
  能耗仅占油压压机和气压压机的1/4～1/5
• 丰富的接口
  可对应以太网、示教组件、开放式现场总线、数码式IO和RS232C。
• 完善的质量管理
  标配丰富的判断功能
  能够保存结果数据以确保可追溯性
• 丰富多彩的控制
  可控制压力/位置/距离/速度
• 可削减初装成本
  丰富的可选设备可实现最佳功能的组合

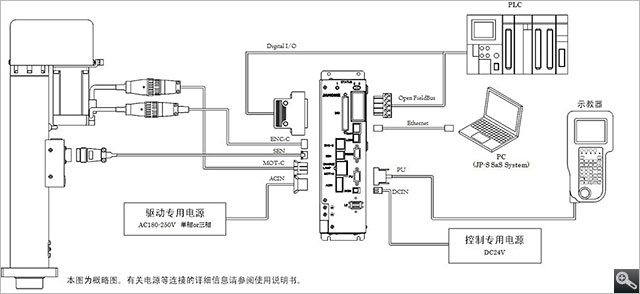

系统构成图

如果有标准规格以外的要求，请咨询		本公司展示厅设有可进行测试或式运行的实机，敬请咨询



PC软件：JP-S SaS System

JP-S Designer（标准）
示教数据的接收/编辑/编辑后的发送

■对示教数据进行编制并发送至电子伺服压机
■将运行条件数据从电子伺服压机读入PC
■用图表显示JP-S取样器所获取的时间序列数据
■根据图表显示对示教数据的判断条件等进行编辑
■将编辑数据保存到PC并发送至电子伺服压机

JP Sampler（可选）
运行结果数据的接收和保存

■显示运行结果数据（质量管理用数据）列表
■编制并显示基于结果数据的CPK（工序能力指数 ）数据
■■显示运行结果数据（时间序列数据）的图表
■显示采样数据的条件
■从最多20台压机收集运行结果数据

显示器画面

JP-S Reporter （可选）
对所保存的运转结果数据进行分析并编制报告

■显示质量管理数据列表。
■显示基于结果数据的CPK（工序能力指数）的数值。
■显示判断值、结束压力值、结束位置的度数分布（直方图）
■显示时间序列结果数据的图表
■显示基于结果数据的CPK图表

•
•
•

机型（加压能力）	压头行程（mm）	可对应无尘车间	特殊1(马达高输出规格)＊１
JP-S0501 (5kN)	100	-	-
	150
	250
JP-S1001 (10kN)	100	〇	〇
	250
JP-S1501 (15kN)	100	〇	-
	200
	350
	400
	450	-
JP-S2001 (20kN)	100	〇	〇
	200
	350
	400
JP-S3001 (30kN)	100	-	〇
	200
	300
	350
	400
JP-S5001 (50kN)	200	-	-
	300
	400
JP-S10T1 (100kN)	200	-	-
	400
JP-S20T1 (200kN)	200	-	-
	400

＊１特殊1：装载大功率马达 JP-S3001 只有CE规格
　　　　　※马达高输出规格是以延长压头的加压时间为主要目的，而最大加压能力没变。
　　　　　　另外，压头速度、消耗电力等与标准规格不同。详细的内容，请咨询。

(1)种类(2)压力(3)规格(4)偏差(5)行程(6)制动器(7)压力传感器(8)DIO(9)线形编码器(10)现场总线(11)再生电阻＊４(12)本体缆线＊５(13)电源线＊７(14)电源规格

本体：JP-S 控制器：JP-SC	5kN ：0501 10kN ：1001 15kN ：1501 20kN ：2001 30kN ：3001 50kN ：5001 100kN ：10T1 200kN ：20T1	标准：0 CE：1 无尘：2 CE无尘：3	标准：0 特殊1：1＊１	JP-S0501 　100mm：100 　150mm：150 　250mm：250 JP-S1001 　100mm：100 　250mm：250 JP-S1501 　100mm：100 　200mm：200 　350mm：350 　400mm：400 　450mm：450 JP-S2001 　100mm：100 　200mm：200 　350mm：350 　400mm：400 JP-S3001 　100mm：100 　200mm：200 　300mm：300 　350mm：350 　400mm：400 JP-S5001 　200mm：200 　300mm：300 　400mm：400 JP-S10T1 JP-S20T1 　200mm：200 　400mm：400
有：B 无：0	按下：S 拉出：L＊２ 无：0	NPN：N PNP：P 无：0	有：L＊３ 无：0
CC-Link：CC Devicenet：DE Profibus：PR 无：00	外接：A 内置：B	3m：3 5m：5 10m：A 15m：B 20m：C＊６ 无：0	3m：3 5m：5 无：0
5kN-20kN 　单相：1＊８ 　三相：3 30kN-200kN 　三相：3

＊１特殊1：马达高输出规格（装载大功率马达） JP-S1001/2001，JP-S3001（只有CE规格）
＊２压力传感器：拉伸规格对应最大加压能力为50kN以下的机型
＊３线性编码器：正在研发中
＊４抵抗：JP-SC3001-11，5001，10T1，20T1只有内置再生抵抗的规格
＊５主机连接线（一套）：马达线、编码器连接线、传感器/压力传感器电缆或传感器电缆
　※JP-S3001-11/5001/10T1/20T1含恒温电缆
＊６主机连接线：关于20m以上及可动用连接线，请咨询。
＊７电源线（一套）：控制电源线、动力电源线
＊８电源规格：JP-S2001特殊①机型的电源规格只有三相

•
•
•

	JP-S0501	JP-S1001	JP-S1501	JP-S2001	JP-S3001	JP-S5001	JP-S10T1	JP-S20T1
最大加压能力（kN）	5	10	15	20	30	50	100	200
压头行程（mm）	100 150 250	100 250	100 200 350 400 450	100 200 350 400	100 200 300 350 400	200 300 400	200 400
快进速度（mm/sec）	216		200		210	200	100	50
位置重复精度（mm）＊１	±0.01

＊１ 位置重复精度不代表能保证达到绝对精度。

尺寸/重量

	本体		控制器
	尺寸 宽×深×高（mm）	重量 （kg)	寸法 宽×深×高（mm）	控制器 重量 (kg)
JP-S0501-100	65x155x455	12	79×163×287	3
JP-S1001-100
JP-S0501-150	65x155x505	13
JP-S0501-250	65x155x655	16
JP-S1001-250
JP-S1501-100	80x196x505	20
JP-S2001-100
JP-S1501-200	80x196x645	25
JP-S2001-200
JP-S1501-350	80x196x845	30
JP-S2001-350
JP-S1501-400	80x196x925	33
JP-S2001-400
JP-S1501-450	80x196x995	35
JP-S3001-100	100x259x570	35	104×188×328	5
JP-S3001-200	100x259x690	42
JP-S3001-300	100x259x810	48
JP-S3001-350	100x259x870	52
JP-S3001-400	100x259x930	55
JP-S5001-200	182x407x979	121	147x188x365	8
JP-S5001-300	182x407x1,099	134
JP-S5001-400	182x407x1,219	145
JP-S10T1-200	210x420x1,217	250
JP-S10T1-400	210x420x1,417	295
JP-S20T1-200	260x446x1,426	350
JP-S20T1-400	260x446x1,626	400

通用规格

驱动模式判断模式步骤判断压力区域判断外部接口开放式现场总线外部输入输出其他输出设定动力电源其他控制电源周围温度相对湿度防护等级

一定速度驱动 位置停止 距离停止 压力停止 增分压力停止 事件停止 一定压力驱动 时间驱动 位置停止 距离停止 事件停止
位置判断（步骤开始） 位置判断（步骤结束） 压力判断 位置指定 距离指定 峰值压力判断 位置指定 距离指定 最小压力判断 位置指定 距离指定 最大压力判断 位置指定 距离指定 波谷值压力判断 位置指定 距离指定 波峰-波峰压力判断 位置指定 距离指定 倾斜值判断1 位置指定 距离指定 倾斜值判断2 位置指定 距离指定	位置判断（步骤开始） 位置判断（步骤结束） 压力判断 位置指定 距离指定 峰值压力判断 位置指定 距离指定 最小压力判断 位置指定 距离指定 最大压力判断 位置指定 距離指定 波谷值压力判断 位置指定 距离指定 波峰-波峰压力判断 位置指定 距离指定 倾斜值判断1 位置指定 距离指定 倾斜值判断2 位置指定 距离指定
以太网、RS-232C
Devicenet/CC-Link/Profibus：订货时选择
DIO：输入17点　输出16点,　NPN/PNP：订货时选择
马达编码器输出/模拟输出/压力传感器输出
PC或示教组件（可选）
单相/三相 AC180-250V（但是，30kN以上仅为三相规格）
DC24V
0～40℃
20～90％（无结露）
IP20

●本公司可能不经预告而对规格进行变更。

标配附属品

• 本体缆线
• 电源线
• 使用说明书（CD-ROM）

其他内容请参阅产品目录。

'
