1KV五芯挤包电缆热缩式中间头

主体材料配套表（3+2）型）

  1KV五芯挤包电缆热缩式中间头安装工艺

1、剥切电缆：

     将两根电缆对直，重叠200-300MM,确定接头中心，锯切电缆。

2、开剥电缆：

     剥外护套，长端剥取500MM，短端剥取300MM。距外护套端口30MM处的铠装上绑扎线，其余同内护层一起锯除，剥线芯端部绝缘体，产度为连接管长度的1/2。

3、套入管材，压接连接管：

      把五根绝缘管分别套入长端的线芯，将绝缘护套管套入一端电缆，将长短两端线芯插入连接管并压接。

4、收缩绝缘管：

      把五根绝缘管移动至连接管部位，加热收缩。

5、焊地线：

     将地线绑扎在两端的铜铠上并焊接（注：无铠电缆不用焊接地线）。

6、收缩外护套：

     将绝缘护套管移至中间，加热收缩。

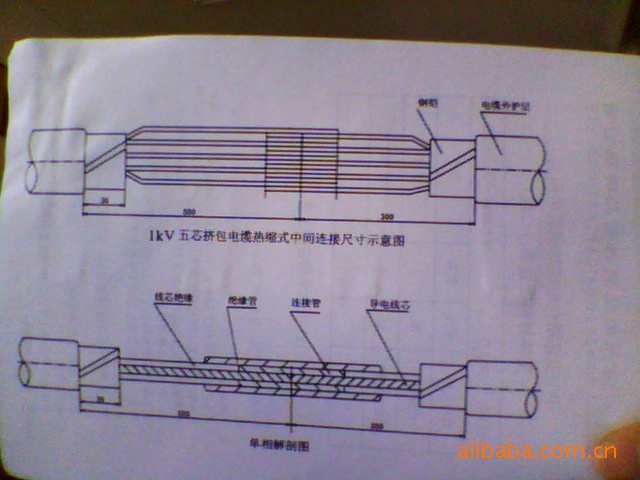

至此安装过程结束。详细见下图

产品特点：阻燃性好，收缩性快。
