1产品概况:

1.1 穿刺结构,安装简单,绝缘导线无需剥皮;

1.2 力矩螺母,穿刺压力恒定,确保良好的电气连接而不损伤导线,

1.3 自密封结构,防潮,防水,防腐蚀,延长绝缘导线及线夹的使用寿命

1.4 采用特制接触刀片,适用铜(铝)对接及铜铝过渡

1.5 电气接触电阻小,接触电阻小于等长分支导线电阻的1.1倍,符合DL/T765.1-2001标准

1.6 特殊绝缘壳体,抗光照及环境老化,介电强度>12KV

1.7 弧面设计,适用同(异)径导线连接,连接范围广(0.75mm2-400mm2)

2.性能实验

2.1 机械性能:线夹握力大于1/10导线拉断力,符合GB2314-1997要求

2.2 温升性能:在大电流情况下,线夹的温度升连接导线的温升

2.3 热循环性能:符合GB/T2317-2000电力金具热循环试验标准.

2.4 防水绝缘性能:符合GB/T13140-1998第2部分标准的相关试验要求

2.5 抗腐蚀性能:在二氧化硫和盐雾环境中做3次14天的循环测试.

2.6 环境老化性能: 在紫外线,干燥,和潮湿的环境中,温度变化和热冲击中暴露六个星期

2.7 防火性能:连接器件的绝缘材料经受信灼热丝试验,符合GB/T5169.4第4-10章要求

三大优势

　　安装简便：不需剥去电缆的绝缘皮即可做电缆分支，接头完全绝缘。不需截断主电缆，

　　可在电缆任意位置做分支。安装简便可靠，只需用套筒扳手，可带电安装。

　　使用安全：接头耐扭曲、防震、防水、阻燃、防电化腐蚀老化，无需维护。已成功使用30多年。

　　节约成本：安装空间极小，节省桥架和土建费用。建筑中应用，不需要终端箱、分接箱，

　　不需电缆返线，节省电缆投资。电缆+穿刺线夹的费用低于其他供电系统，仅为插接

　　母线的40%左右，是预制分支电缆的60%左右。

安装方法

1.把穿刺线夹螺母调节至合适位置,把支线完全插入到支线帽套中。

2.插入主线,主线有两层绝缘皮的则要在连接位置剥除一定长度的外层绝缘皮。

3.主\支线放到适当位置并保持平行,先用手旋拧紧螺母,固定好线夹。

4.用尺寸相应的套筒板手均匀旋紧螺母,直到顶端断裂脱落,安装完成。

产品分类

　　绝缘穿刺线夹按电压分类可以分成1KV、10KV

、20KV绝缘穿刺线夹。

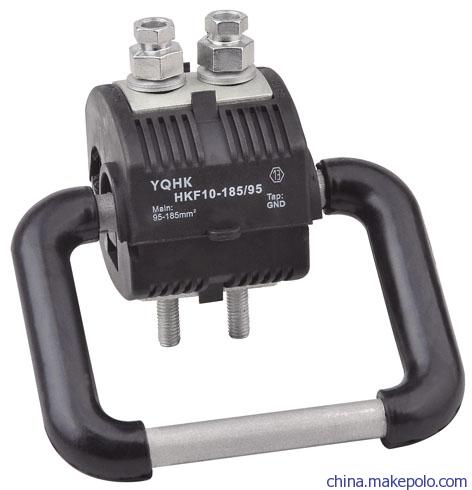

　按功能分类可以分成普通绝缘穿刺线夹，验电接地绝缘穿刺线夹，防雷防弧绝缘穿刺线夹
