一、适用范围
QT5系列室内用起重机控制台（以下简称控制台）适用于交流50HZ电压660伏以下和直流电压440伏以下的电力线路或控制线路中，控制起重运输机械和类似条件的电器设备中的电机起动、调速、制动和换向。
1、控制台适用于下列环境中：
a、周围空气温度不超过+40°，24小时周期内的平均温度不超过+35°，周围空气温度不低于-5°。
b、海拔高度不超过2000米。
c、
安装地点空气清新，在+40°的最好温度下相对湿度不超过50%，在较低温度时，允许有较大的相对湿度（例如在20°时可为90%）。但应考虑到由于湿度变化，可能偶然产生轻度凝露。
d、安装部位最高震动条件为：5~13HZ时，位移为1.5mm；13~150HZ时，振动加速度为10m/s²。
e、供电电网质量合格，进线电压波动范围不超过额定电压值的±10%。
f、垂直安装，倾斜度不超过5°。
g、安装牢固，在主机工作过程中不会发生相对主机的水平移动哈垂直跳动。
二、结构概述

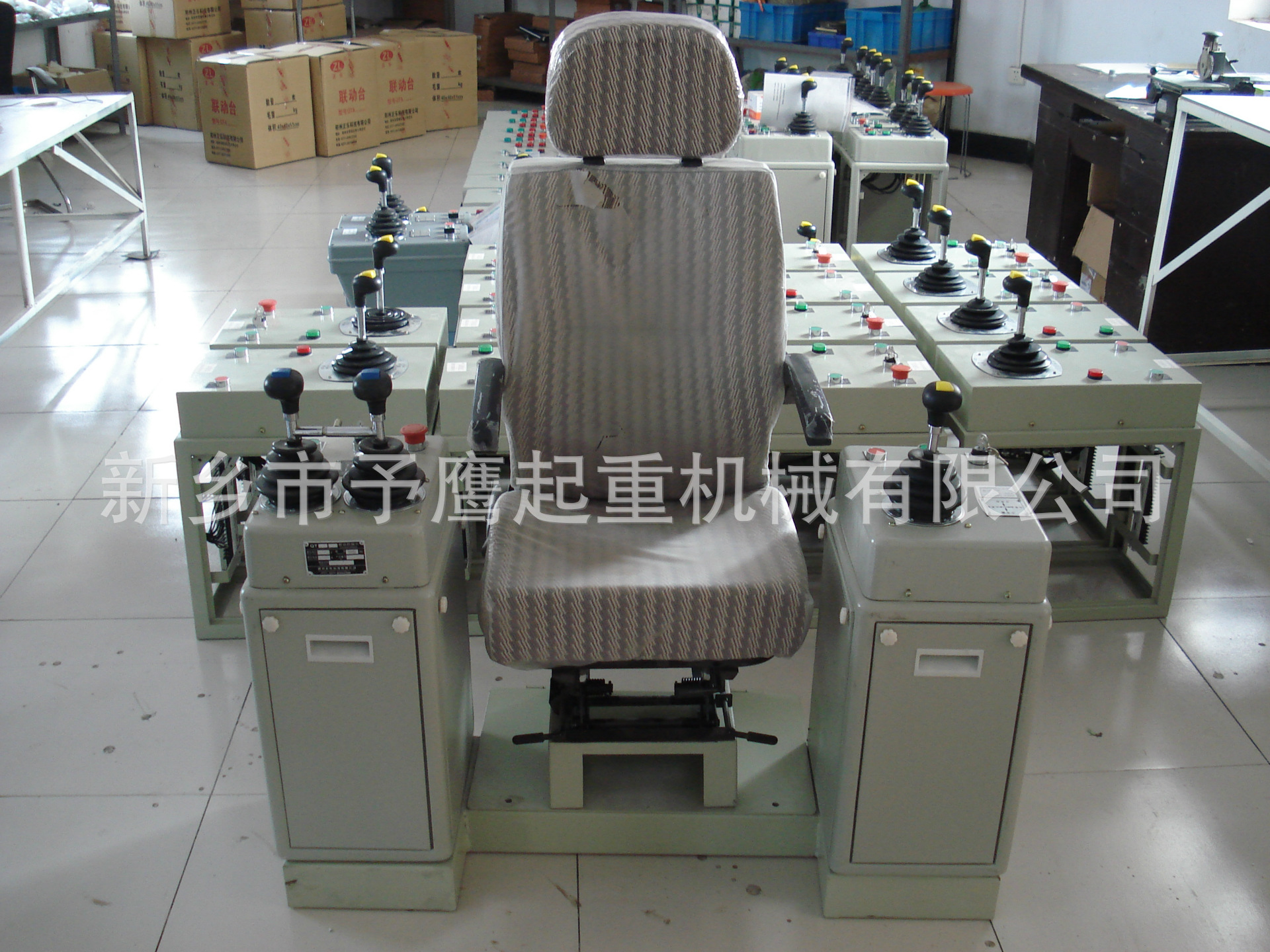

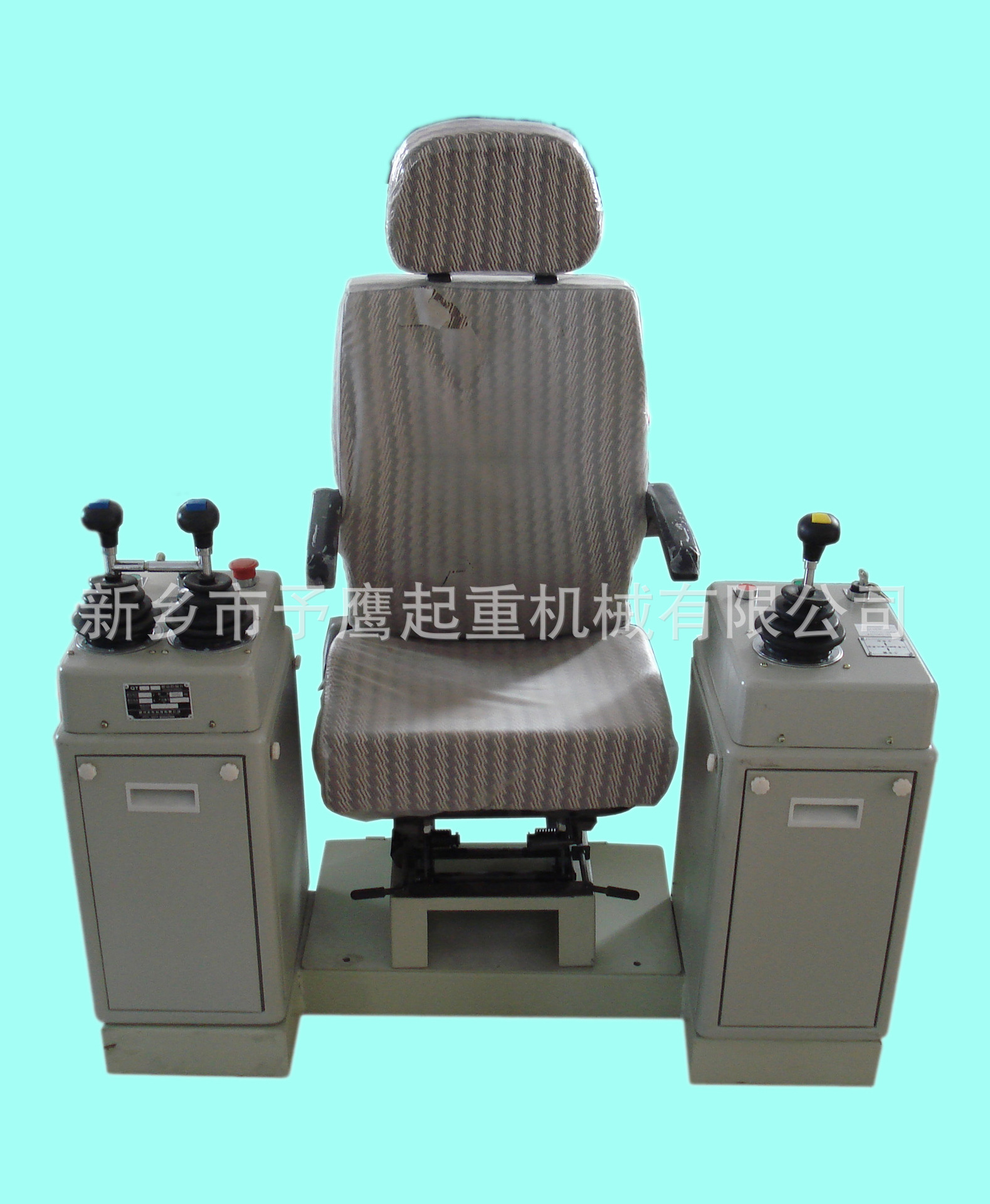

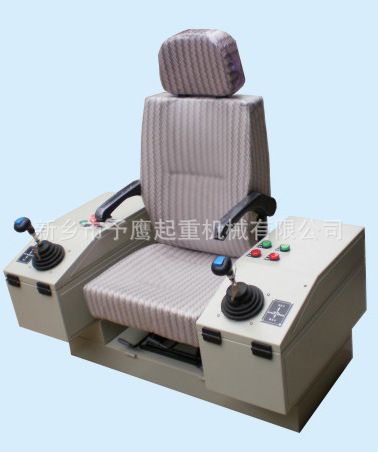

QT5系列起重机控制台由保护式的左右控制箱，活动式座椅和脚踏式开关组成，外壳防护等级为lp30。

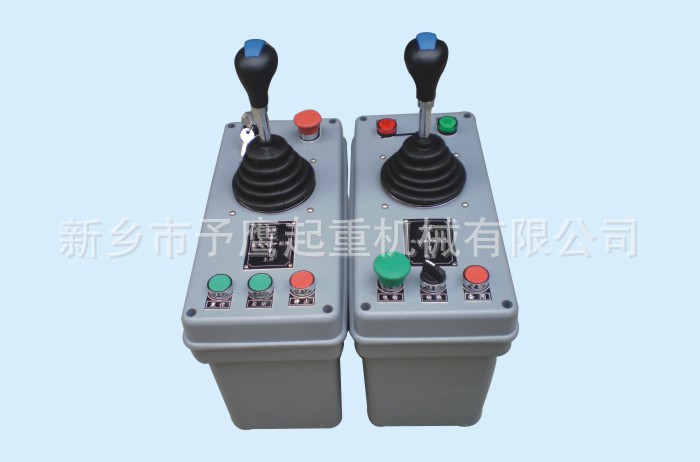

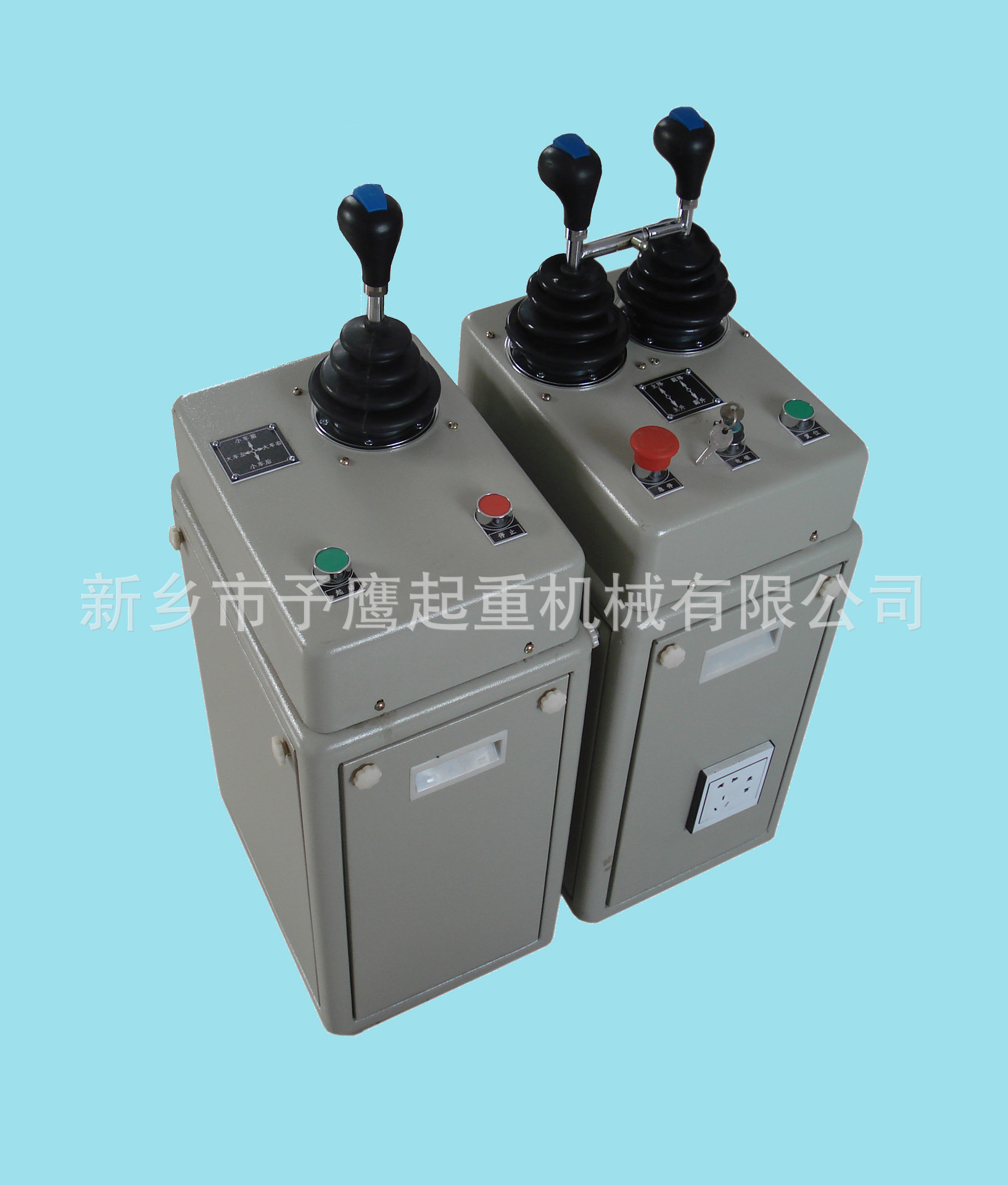

控制台所用触头组共有交流10安、32安、63安等三种规格。 控制箱分三部分：操纵、传动机构部门、凸轮、触头系统部分和箱体部分。
操纵手柄是球形。为避免由于起重机震动和意外碰撞使操纵机构误动作，该手柄带有零位自锁装置。手柄由上下两半球组成，只有提握下半球时，才能使手柄离开零位，操动机构。档手柄离开零位时，即可将下半球松开，继续操作。若经常采用反接制动停车，感到操纵不便时，可将手柄下半球提起再顺时针旋转，让下半球固定在提起位置，使零位自锁装置不起作用。
机械传动部分装在箱体上部的罩内，该传动机构分为联动手柄操纵机构，抓斗双手柄操纵机构，主副钩双手操纵机构及单手柄操纵机构，手柄运动都是用直齿圆锥齿轮传动凸轮轴的，控制器的凸轮轴均为立式布置。转动部分各支点全部用滚动轴承，以降低功率损耗。
定位棘轮是由3毫米厚钢板冲压而成的，并经过处理而获得较高的耐磨性。棘轮上冲有6个定位孔，定位螺丝装入不同的孔内，即可决定操纵手柄的档位数。在左右各六档的范围内，档位数可以任意选择。定位棘轮弹簧力是可以调整的，这样就可以根据具体情况，在分档清楚的前提下，调整棘轮弹簧力使手柄操纵力在许可范围内。
凸轮为很色酚醛注射料，其结构魏插入式，这样不仅保证了装配位置准确，而且如欲变换触头分合程序时，可以方便地取下任意凸轮，不必将整台产品大拆大卸。
触头组结构分：10安、25安和60安触头组除了银接点直径不同外，其余结构都一样的。
箱体用2毫米钢板制成，四周均可开启，供配线和维修用，传动机构和触头系统可以一起从箱体内取出.
