一、适用范围
QT系列联动控制台（以下简称联动台）适用于交流50HZ电压380V以下和直流电压220V以下的电力线路或控制线路中，控制起重运输机械和类似条件的电器设备中的电动机起动、调速、制动和换向。
适用环境：
1、周围空气稳定不超过40摄氏度，而在24小时周期内的平均温度不超过35，周围温度的下限不低于-5摄氏度。
2、海拔高度不超过2000米。
3、安装地点空气清洁，最湿月的平均最大相对湿度不超过90%。同时该月的平均最低温度不超过25，允许由于温度变化产生在产品表面上的凝露。
4、污染等级分为3级。
5、安装类别为Ⅲ类。
6、供电电网质量合格，进线电压波动范围不超过额定电压的
±10%。
7、手柄操作力不大于42N；最多控制档位左右各6档；触头数最多可达24个。控制器的辅助触头组的电气性能符合主控制器技术指标。32A控制器可直接控制15千瓦及以下的绕线式电动机；63A控制器可直接控制30千瓦及以下的绕线式电动机。
型号意义：
QTA 0 —□ □□ /□
| | | | | | 线路特征代号
| | | | | 装60A触头组控制机构数
| | | | 装32A触头组控制机构数
| | | 装10A触头组控制机构数
| | 设计序号
| 结构类别代号（起重机联动台）
二、结构概述

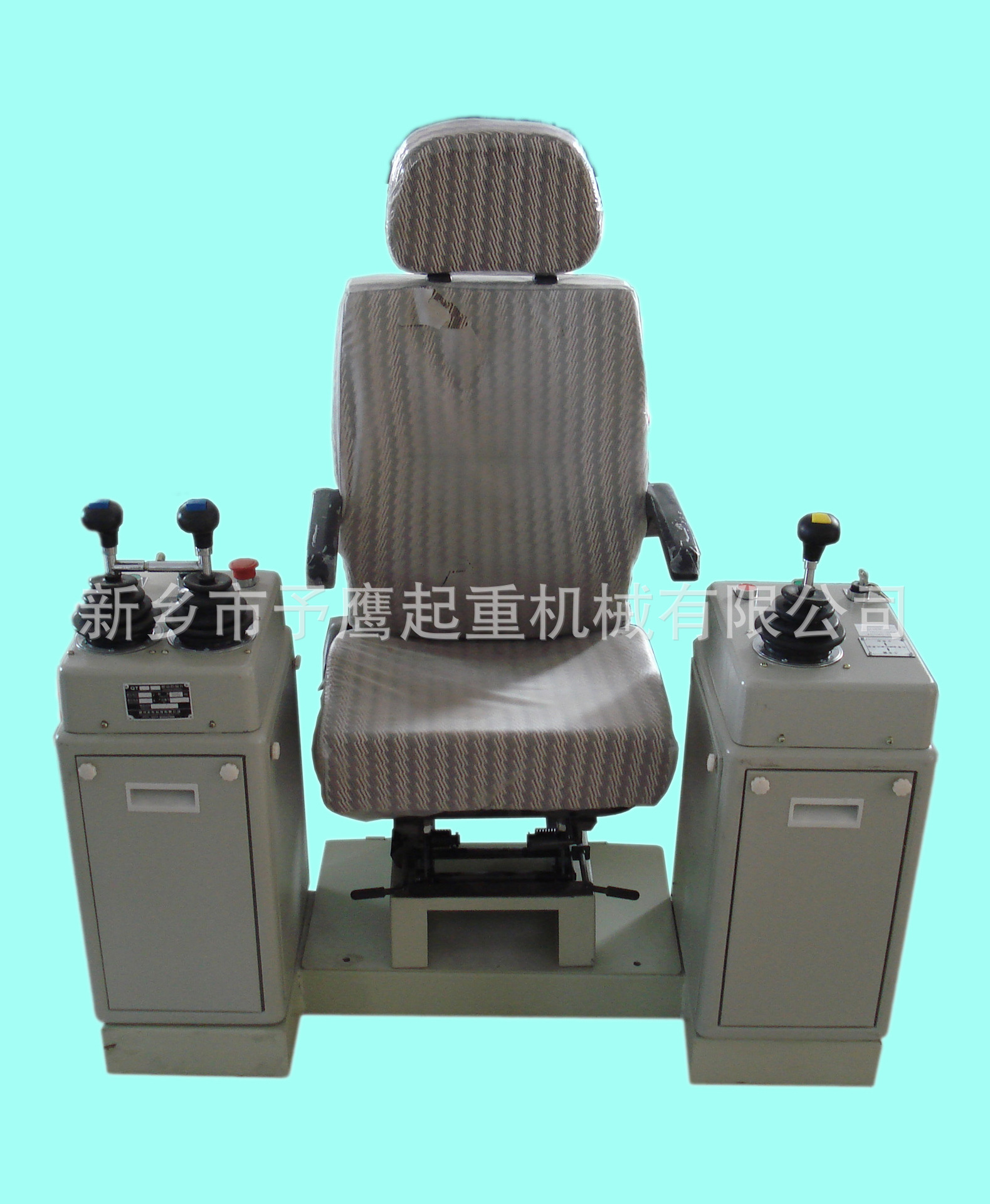

系列联动控制台由保护式左、右控制箱子组成。右箱装有启动、停止、备用、紧急停止等按钮，左箱装有启动按电锁、复位指示灯等，或其他元件。
联动台所有触头组共有电流10A，25A、63A等3种规格。
联动台控制箱分三部分：操纵、传动构机部分，凸轮、触头、系统部分和箱体部分。
操纵手柄带自锁。为避免由于起重机震动和意外碰撞使操纵机构误动作，左箱手柄带有零位自锁装置。手柄由上下两部分组成，只有按下自锁按键时，才能使手柄自锁杆离开自锁区间，操动机构。右箱可根据需要选装自锁装置，另外抓斗右箱有联动装置，可以实现单动或联动。
三、分类：按固定方式分固定式控制台：转动式控制台：转动式控制台更广泛、适用于门式起重机等使用场合
四、使用与保养：
1、开箱检查：外观是否完整无损操作机构是否灵活、零位自锁是否可靠、接线与电气原理是否一致、触礁头闭合式是否与闭合表一致。
2、带有零位自锁的控制台必须用手指拉起自锁杆后才能操作
3、严禁未拉起自锁杆强制操作
4、一般情况下每年应对控制台的触头进行清理一次，在清理触点时可用棉花醮无水酒精擦洗。
5、定期检查操作机构触头机构的紧固件。
