概述：
本系列电表为模拟显示直接作用电测量指示仪表，用于各种交直流输配电系统、控制屏及用电设备上测量交直流电流、电压、频率、功率因素、功率、绝缘电阻等电量和同步指示，以及其他系统的非电量电测指示。
2.技术参数
2.1 本系列电表测量机构为磁电系张丝支承与磁电系轴尖式结构。张丝支承：转动部分无磨擦，工作可靠，抗机械冲击性能高； 轴尖式结构由于其可动部分采用缓冲减震的弹簧轴承座，轴尖和轴承采用高硬度的钴钨合金和刚玉宝石组成， 使其具有极优的抗振动疲劳，耐冲击和耐磨损特性；部分指标优于日本工业标准JISC1102。
2.2 先进的变换器线路和指示机构一体化结构，仪表测量精度高、转角大。
2.3 本系列仪表为磁电系仪表，有良好的线性刻度和不受外部磁场影响的特性，全部采用印刷表盘，彩色刻度盘（红绿色线、色带、色字），刻度清晰、盘面整洁美观。
2.4 本系列电表具有完整的齐套性，除常规使用的电测仪表规格外，还具有多种特殊规格的特种仪表，如：扩展表、过载表、单一刻度表、控制信号仪表以及非电量参数的电测仪表。
2.5 所有具有零位读数的仪表均具有前置调零钮，调节方便灵活。国际通用外观结构，外形美观大方。
3.通用技术参数 项目技术性能等同（参照）的国际标准 产品技术标准 GB/T7676-1998 IEC60092-504 使用环境标准 GB8355-1987 IEC92-504-74 产品安全标准 GB 4793-2001 IEC 61010 精度等级见品种与规格表 使用温度 -10℃~+55℃ 温度影响 13℃~33℃符合规定精度等级100% 指针转角 250°(同步指示表360°) 表壳颜色黑色 表盘颜色白色 安装方向垂直（⊥） 仪表正面尺寸 110 x 110（45型）、80 x 80 （63型） 仪表过冲当指针指示在满刻度2/3处时不超过20% 绝缘耐电压电路与外壳：AC2600V/1分钟（水域） 耐振动 24.5m/s² 耐冲击 147m/s² 仪表材料表壳/端子板：阻燃ABS,表盖：透明聚碳酸酯 4.1直流电流表、电压表、非电量电源指示表规格 名称型号单位等级限量规格
交流电流表、电压表、交流过载电流规格
名称 | 型号 | 单位 | 量限规格 | 等级 | 接入说明 | |
交流电流表注1 | F96-A Q96-RZC F72-A Q72-RZC 51L5-A 51L6-A 61L13-A 61T13-A 61L14-A 45L8-A 45L9-A LS110-A 2102-A 63L18-A 63L19-A LS80-A 2182-A |
A | 0.5,1,2,3,5 | 1.5 | 直接接入 | |
10，20，30，50，75，100，300，500 |
1.5 |
经电流互感器CT接入（二次电流为5A、1A、0.5A） | ||||
300,400,600,750,800 | ||||||
KA |
1,1.5,2,3,4,5,6,8,10 |
1.5 | ||||
交流电压表注 | F96-V Q96-RZC F72-V Q72-RZC 51L5-V 51L6-V 61L13-V 61T13-V 61L14-V 45L8-V 45L9-V LS110-V 2102-V 63L18-V 63L19-V LS80-V 2182-V | V | 50,75,10,150,250,300,450,500 | 1.5 | ||
PT变比 | 满量程 |
1.5 | ||||
380/100V | 450,500V | |||||
KV | 3KV/100V | 3.6KV | ||||
6KV/100V | 7.2KV | |||||
10KV/100V | 12KV | |||||
35KV/100V | 45KV | |||||
66KV/100V | 80KV | |||||
110KV/100V | 150KV | |||||
220KV/100V | 300KV | |||||
交流过载电流表注1 | F96-AC-A1 Q96-RZC-A1 F72-AC-A1 Q72-RZC-A1 51L5-A1 51L6-A1 61L13-A1 61T13-A1 61L14-A1 45L8-A1 45L9-A1 LS110-A1 2102-A1 63L18-A1 63L19-A1 LS80-A1 2182-A1 |
A |
0`1`2,0-1-3,0-1-5,0-1-6 |
1.5 | 直接接入 | |
0-5-15,0-5-30 | 经二次电流为5A的CT接入
| |||||
注1：本系列电流为有交值整流；
注2：交流过载电流表的量限表示：第一数值为0刻度，第二数值为满量程，第三数值为过载量程；可提供经CT接的其他量限的交流过载电流表；

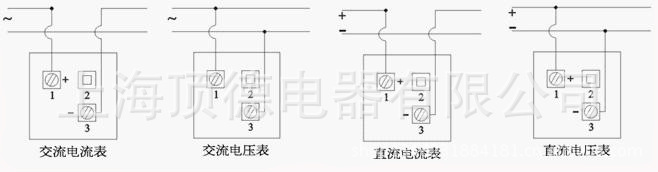

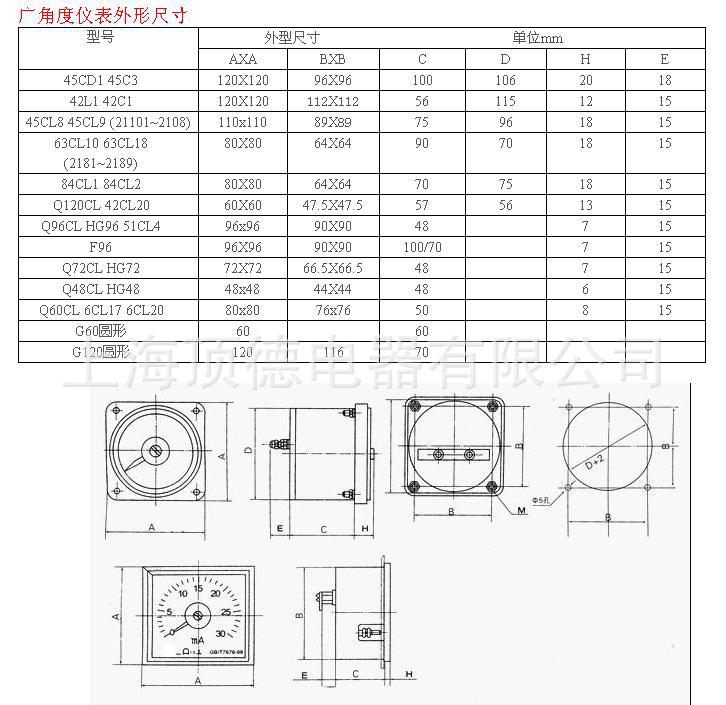

广角度尺寸及接线图
