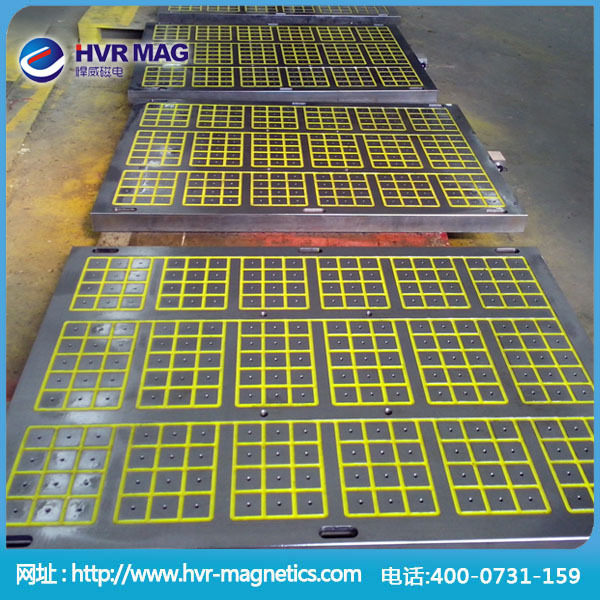

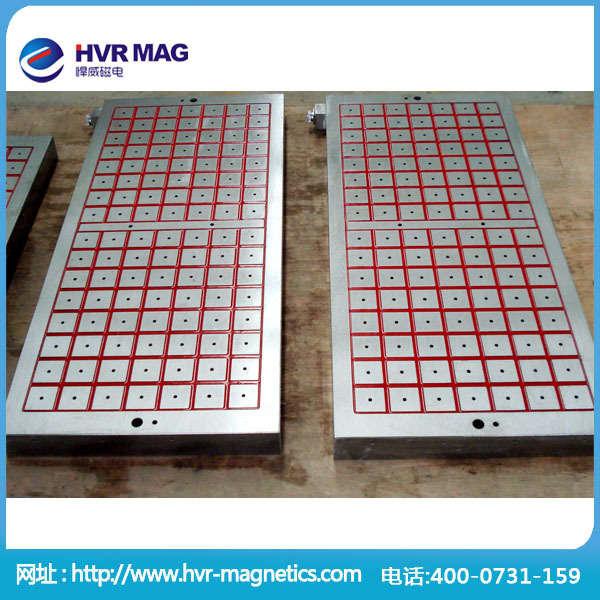

电永磁吸盘是指依靠永磁磁钢产生吸力,用激磁线圈对磁钢的吸力进行控制,起到吸力开关作用的吸盘。分类:主要有普通矩形电永磁吸盘、强力矩形电永磁吸盘、圆形电永磁吸盘等三类。
矩形电永磁吸盘主要应用于直线移动导轨机构,可实现移动量的精确显示和自动控制,广泛应用于机床加工和仪器的精密测量。可供不同规格的各类机床、仪器数字化改造选用,还可根据用户的特殊需要进行特殊制作。
强力电控永磁吸盘还可用于铣床、钻床、刨床、镗床等机床吸持工件。此外,在加工中心与FMS系统的随行夹具上也得到了应用。
主要特点:
1.磁力强大,加工精度高。台面最大吸力13-18kg/cm;,是普通磁力吸盘的2倍左右,确保工件装夹牢固不会出现划移拉伤,由于加工过程不需要供电,所以本产品不存在热变形现象,有效地保证了加工精度。
2.安全,强劲,节能,环保。电永磁吸盘在工作过程中不需要电能,只靠永磁吸力吸持工件,避免了电磁系统在突然断电和脱线损坏使磁力丧失而出现工件脱落的危险。由于电永磁吸盘只是在充磁和消磁过程的1-2秒内使用电能,工作中不使用任何能源而产生安全、强劲、高效的力量,既经济,又环保。
![]()



![]()
外形尺寸设计图


电永磁吸盘配套控制器
操作简便:按下充磁按钮,瞬间自动吸起物料;按下退磁按钮,自动退磁处理;充退磁简单方便、快速。

标准型号规格参数表(可根据客户需要定制)
⊙70×70棋格通用型及强磁型(单个磁极吸力不低于685kg)
|
型号 参数 |
磁极个数 |
总吸力(≤KN) |
外形尺寸(mm) |
质量(kg) | ||||
|
A |
B |
H(标准型) |
H(强磁型) |
M1(标准型) |
M2(强磁型) | |||
|
DYCX-2242P70 |
8 |
54.8 |
220 |
420 |
56 |
71 |
45 |
55 |
|
DYCX-2261P70 |
12 |
82.2 |
220 |
610 |
56 |
71 |
60 |
75 |
|
DYCX-2281P70 |
16 |
109.6 |
220 |
810 |
56 |
71 |
75 |
95 |
|
DYCX-22100P70 |
20 |
137 |
220 |
1000 |
56 |
71 |
92 |
115 |
|
DYCX-3042P70 |
12 |
82.2 |
300 |
420 |
56 |
71 |
45 |
55 |
|
DYCX-3061P70 |
18 |
123.3 |
300 |
610 |
56 |
71 |
75 |
95 |
|
DYCX-3081P70 |
24 |
164.4 |
300 |
810 |
56 |
71 |
105 |
135 |
|
DYCX-30100P70 |
30 |
205.5 |
300 |
1000 |
56 |
71 |
135 |
175 |
|
DYCX-3922P70 |
8 |
54.8 |
390 |
220 |
56 |
71 |
30 |
40 |
|
DYCX-3942P70 |
16 |
109.6 |
390 |
4200 |
56 |
71 |
65 |
85 |
|
DYCX-3961P70 |
24 |
164.4 |
390 |
610 |
56 |
71 |
100 |
130 |
|
DYCX-3981P70 |
32 |
219.2 |
390 |
810 |
56 |
71 |
135 |
175 |
|
DYCX-39100P70 |
40 |
274 |
390 |
1000 |
56 |
71 |
170 |
220 |
|
DYCX-4822P70 |
10 |
68.5 |
480 |
220 |
56 |
71 |
40 |
50 |
|
DYCX-4842P70 |
20 |
137 |
480 |
420 |
56 |
71 |
80 |
100 |
|
DYCX-4861P70 |
30 |
205.5 |
480 |
610 |
56 |
71 |
120 |
150 |
|
DYCX-4881P70 |
40 |
274 |
480 |
810 |
56 |
71 |
160 |
210 |
|
DYCX-48100P70 |
50 |
342.5 |
480 |
1000 |
56 |
71 |
200 |
160 |
|
DYCX-5822P70 |
12 |
82.2 |
580 |
220 |
56 |
71 |
50 |
65 |
|
DYCX-5842P70 |
24 |
164.4 |
580 |
420 |
56 |
71 |
95 |
120 |
|
DYCX-5861P70 |
36 |
246.6 |
580 |
610 |
56 |
71 |
140 |
175 |
|
DYCX-5881P70 |
48 |
328.8 |
580 |
810 |
56 |
71 |
185 |
230 |
|
DYCX-58100P70 |
60 |
411 |
580 |
1000 |
56 |
71 |
230 |
285 |
![]()

![]()

![]()

![]()

![]()

![]()

![]()
【特别说明】
1、因各家产品定制规格不同,产品大小形状各有差异,实际以实物为准。
2、因型号规格不同,市场也经常波动,实际价格以电话沟通为准。
【温馨提示】
我公司电永磁产品系列众多,针对性较强,请您参考选型指南对照选型。首先确定使用场合及功用,选择不同类别的产品。用于起吊和搬运的请使用起重电永磁铁;用于机械加工中的定位及工件装夹(包括焊接定位等)的请选用电永磁吸盘(亦称磁装夹用电永磁铁)。起吊用电永磁铁均按不同气隙列出吸力曲线,并标出了设计工作气隙对应吸力,请根据被吸物实际情况和计算说明酌情选型。
![]()
