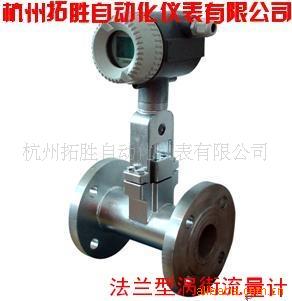

供应KKF83气体/蒸汽/法兰型涡街流量计

1台起批

￥2500.00

杭州市江干区临丁路1191号

产品属性

图文详情

品牌推荐

品牌/型号

拓胜/KKF83

加工定制

是

品牌

拓胜

型号

KKF83

类型

冲量式流量计

测量范围

7.2-（m3/h）（m3/h）m³/h

精度等级

1.0

公称通径

DN25-（mm）（mm）mm

适用介质

气体、蒸汽

工作压力

1。6（MPa）（MPa）MPa

工作温度

280（℃）（℃）℃

一、基本特点及应用领域

1、应用领域：

TSF83系列涡街流量计是一种应力式涡街流量计，其设计融合了长期的经验，具有优越的性能。它是基于卡门涡街原理研制的一种具有国际先进水平的涡街流量计，适用于测量过热蒸汽、饱和蒸汽、压缩空气和一般气体及液体的体积流量和质量流量的测量。广泛应用于冶金、造纸、水处理、化工、轻工、纺织、食品及饮料、餐饮、农业灌溉、水电站、油田、电力和采矿等行业。

2、区别于其他涡街流量计的优点

TSF83系列涡街流量计在信号处理电路中采用数字信号处理技术（DSP），设计有14级数字带通滤波器，通过快速傅立叶软件算法，提高了涡街的信号检测灵敏度，加强了涡街流量计的抗振性能，突破了传统模拟方法处理涡街信号的局限性。

智能型涡街转换器在硬件上采用了可变增益放大器；以适应各种口径涡街传感器的信号强度、采用了可变频宽多级滤波器，对涡街信号进行有效的预处理。最后，在软件上采用DSP技术，实现14频段自适应带通滤波器算法。一般情况下，智能型涡街转换器能使涡街流量计测量下限向下延伸至原来的1/2～1/4，从而也就扩展了涡街流量计的量程范围，该型号涡街转换器采用无电位器化设计，全部调试采用按键设置完成，因此，方便了现场的调试工作，也提高了仪表的可靠性。采用中、英文操作菜单，易读易懂。

基本特点

l 抗振性能更好；

l 下限流速低，可达常规涡街流量计的1/2～1/4；

l 量程比宽，一般情况可达1：30～1：50；

l 调试操作简单，有HART通讯功能（选配）；

基本功能

l 瞬时流量显示、累积总量显示、百分比显示、频率显示；

l 4～20mA输出、0～5KHZ频率输出，涡街脉冲输出；

在涡街流量计的选型时，要注意以下几点：

l 实际最高工作压力必须小于涡街流量计的额定工作压力；

l 最高工作温度必须符合流量计量规定的温度要求；

l 根据工艺提供的流量范围，仔细计算最小流速和最大流速是否在该口径的涡街流量计的测量范围之内，如果不在范围之内，就需要改变口径，否则会出现较大测量误差。如下表所示：

公称通径（mm）	流量范围( m3/h )
公称通径（mm）	液体	气体	蒸汽
25	0.8～12	7.2～60	12～120
40	2～30	18～180	30～300
50	3～45	20～300	50～500
65	6.5～84	54～540	84～840
80	10～130	70～700	120～1200
100	20～200	120～1200	200～2000
125	32～320	200～2000	320～3200
150	45～450	240～2400	440～4400
200	90～900	480～4800	800～8000
250	12～1200	740～7400	1200～12000
300	150～1500	1000～10000	1780～17800

公称通径DN	25,32,40,50,65,80,100,125,150,200,250,300
公称压力Mpa	1.0，1.6，2.5，4.0，6.3，
结构形式	夹持连接型、法兰连接型
检测传感器材料	316L
本体材料	304不锈钢
流体温度	中温型≤280℃；高温型＞280℃
防爆标志	不防爆和隔爆两种
精度等级	1.0级
重复性	0.33%
量程比	10：1
可测量流速范围	气体：5～50m/s（扩展至3～60m/s）；液体0,5～5m/s（扩展可至0,3～6m/s） 0,3m/s～5m/s）
电源	18V～24VDC或者12VDC，或者3.6V 锂电池供电
输出	4-20mA或频率输出，涡街脉冲输出
电气接口	M20×1.5
防护等级	IP65
断电数据保存时间	断电记忆EEPROM，所设定之参数及流量累积数据在断电时后永久性不丢失
