产品概述：
锻钢球阀符合MSS-SP-118与BS5352。检验与测试按API598/API6D，标记按MSS-SP-25

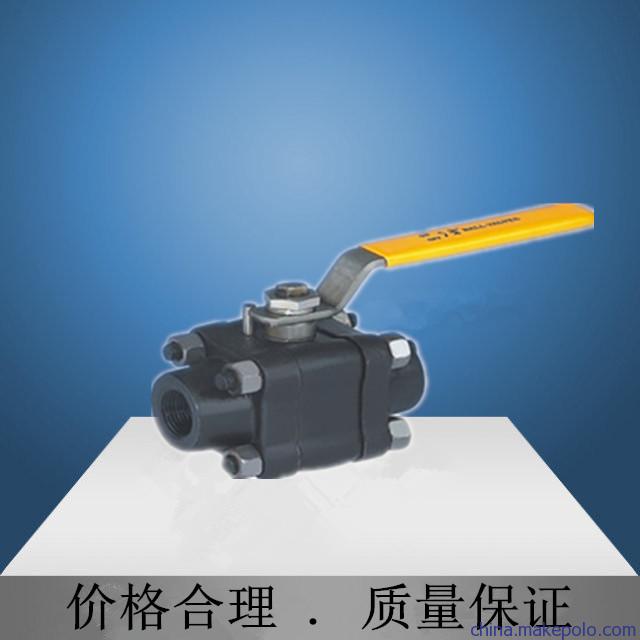

三片式锻钢球阀有两种设计形式，一种是二片式结构，其中部螺纹连接，并以PTFE垫片密封；另一种是三片式结构，中部用螺栓栓结。根据所选的阀座与垫片/填料的材料不同，适应不同的工作温度和介质。
产品特点：
3-pcs阀体结构
全通径流量
从 1/2"到 2"压力为800lb(2000psi)
螺纹端可按:BSPT、NPT、DIN2999制造
承插焊端口按:ANSI 16.11
防火结构设计
可为防静电结构
材料表：
部件 | Material | Q’TY |
阀体 | A105 | SS316 | 1 |
端盖 | A105 | SS316 | 1 |
球 | SS410 | SS316 | 1 |
焊管 | A105 | SS316 | 2 |
螺栓 | A197B7 | A193 B8M | 4 |
螺母 | A194 2H | A194 B8 | 8 |
密封垫 | RPTFE | 2 |
阀坐 | RPTFE | 2 |
密封 | RPTFE | 1 |
填料 | RPTFE | 1 |
填料压盖 | SS304 | 1 |
蝶簧 | SS301 | 2 |
阀杆 | A276 410 | SS316 | 1 |
螺母 | A194 2H | A194 B8 | 2 |
手柄 | SS304+PVC | 1 |
定位销 | SS304 | 1 |
连接尺寸：
d | D | L | L1 | L2 | H | W |
1/2 | 12.7 | 22 | 100 | 130 | 200 | 65 | 150 |
3/4 | 17.5 | 28 | 120 | 130 | 220 | 72 | 150 |
1 | 22 | 34 | 135 | 130 | 235 | 80 | 170 |
1-1/4 | 28.5 | 43 | 165 | 180 | 265 | 80 | 170 |
1-1/2 | 38 | 49 | 200 | 210 | 300 | 105 | 240 |
2 | 47.5 | 61 | 220 | 250 | 320 | 114 |
