基于433MHz PDA无线智能抄表系统
一、系统特点
与传统人工抄表方式相比,成都瑞途433MHz无线智能抄表系统,能够有效避免入户抄表、错抄、漏抄、估抄等现象。结合实时抄表功能,采用高效的统计分析手段,有效解决抄表难、收费难、统计分析难及管理难等一系列问题,显著提高抄表质量、抄表效率和经济效益。
433MHz频段,国家开放的免费计量频段,不产生二次费用。穿透性强,能够实现基表的组网,配以无线AP使用,最远传输距离可达1000米。
1. 费用的统计、查询、备份 | 2. 抄表不入户、避免扰民; |
3. 收费单、报表的生成及打印; | 4. 实时抄表功能; |
5. 抄表数据的掉电保持功能; | 6. 用户管理; |
7. 分区管理; | 8. 系统及安全管理; |
9. 可选控制功能,可以控制水、电、气的供应状态(通或断); | 10. 可选预付费功能; |
11. 安装简单、使用方便、投资较少,维护费用少、运行费用低廉,产生的效益直接、显著; |

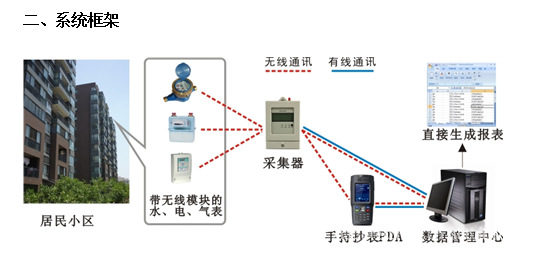

二、系统框架

首先,居民小区需要安装带433MHz无线模块的水、电、气表,通过433MHz无线网络,按照约定的传输方式,实时地将水、电、气三表数据传送给采集器。采集器接收到三表数据后,有两种处理方式,其一,可通过有线(宽带)或无线(GSM/GPRS)方式,将数据直接传送到数控管理中心,经过相对应的软件处理,生成可直观阅读、打印、统计的报表;其二,通过无线(433MHz、GSM/GPRS)方式,传送数据至手持抄表PDA,手持抄表PDA通过RS232串口/SD存储卡/GPRS/Wi-Fi/BlueTooth等方式,将数据传送至数据管理中心。
三、系统组
433MHz无线模块
433MHz无线模块封装于水、电、气表中,按照约定的精度(如0.1),对水、电、气表的数据进行监测并实时发送数据包至采集器。433MHz频段,穿透性强,功耗低,待机的时候只有几个微安电流消耗,接受数据时业内最低的只有3.3个电流消耗,如电表采用5号碱性电池供电,使用寿命可达6年以上。
采集器
采集器同样封装有433MHz无线模块,负责实时接收水、电、气表发送过来的数据包,根据数据包的内容,加以筛选、判别,对数据进行更新、报警、传送等操作。
由于环境、网络、技术、成本控制等条件差异,采集器有如下三种通讯方式:
1、通过有线(宽带)直接与数据管理中心进行通讯;
2、 内置GSM/GPRS模块, 配以开通GPRS的SIM卡,通过GPRS与数据管理中心或手持抄表PDA进行通讯;
3、通过433MHz无线网络与手持抄表PDA进行通讯;

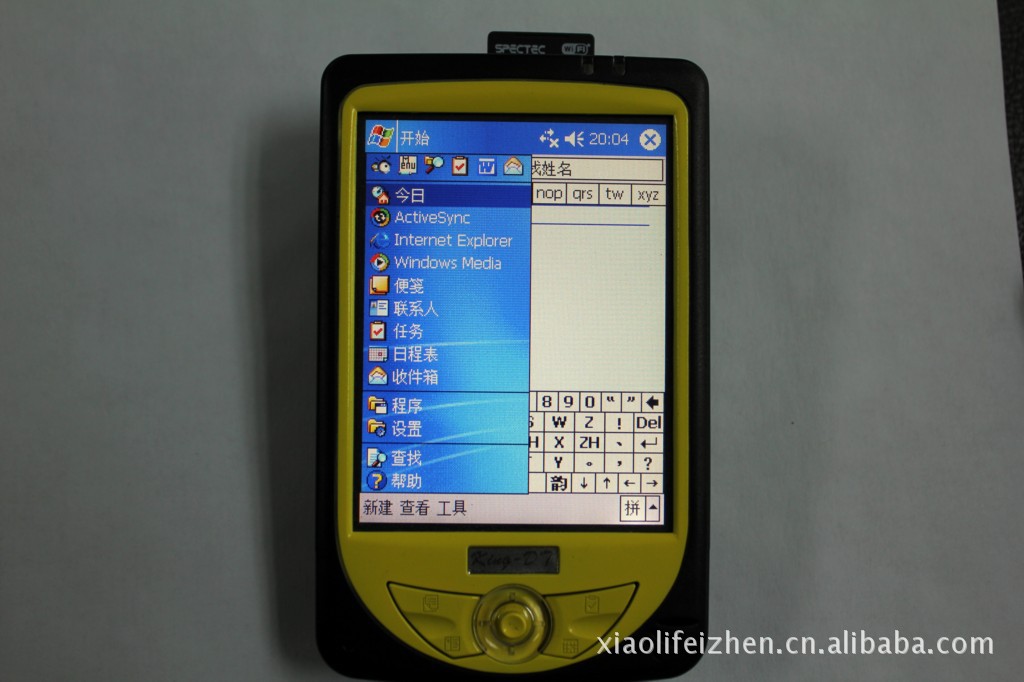

无线抄表PDA
无线抄表PDA,负责接收采集器收集的水、电、气三表数据(通过433Mhz无线网络或GSM/GPRS),再将数据转发至数据管理中心汇总(通过RS232串口/SD存储卡/GPRS/Wi-Fi/BlueTooth等)。
无线抄表PDA,支持三种抄表方式,同时具备现场查询功能。
1、自动抄表:直接选择采集器所在的区域进行一键式抄表;
2、选择抄表:直接输入采集器或仪表编号进行抄表,防止漏抄现象;
3、手动抄表:出现个别仪表无法支持读取的情况,支持手动录入;
数据管理中心
数据管理中心接收到数据后,通过系统软件对数据进行还原显示,进行业务管理和计费管理,如进行校验、计算、存储、分析、管理等,可对异常情况进行告警,同时对用户使用情况实时监控,保证管理部门的合法收益。
四、主要性能参数
1、高灵敏度:-112dBm;
2、低电流消耗:
15.5mA;
3、支持频率下高达+10dBm的可编程输出功率;
4、频带:470-510MHz;
5、400nA睡眠模式电流消耗;
6、自动低功耗 RX 轮询无线唤醒功能;
7、空旷距离:300-800m;
8、工作温度:-40℃——+85℃;
9、电池: 5号碱性电池供电,使用寿命可达6年以上;
433手持PDA硬件参数
操作系统:
Windows Mobile 2003 for Pocket PC SE
微处理器:
Intel PXA255 – 300MHz
内存:
ROM 32MB Flash ROM/RAM 64MB SDRAM
语言,
简体中文,英文
显示屏幕:
3.5" 半穿透式TFT显示面板,分辨率240x320像素,65K色彩显示
内部扩充槽 SD/ MMC(支持SD I/O) wifi (可选)
数据传输线 USB1.1同步传输
红外线
IrDA (SIR),硬体支援Consumer IR
串行端口
UART 16650计算机同步传输线
RFID :
支持RFID (433mhz 有源)
可充电式锂电池:1350mAH可充电锂电池 (2750mAH
可选)
(2750mAH)待机时间长达45天,开启wifi连续工作不低于5.5小时 ,
麦克风 内建麦克风,喇叭 一组内建喇叭( Mono ),耳机 外接式2.5mm Mini Jack
外形规格: 尺寸 112mm(长)×69mm(宽)×16~24mm(高) 重量:215克
音效输出: 录音及回放功能,支持MP3播放功能
输入与输出:触控板 触碰式控制面板/输入模式 手写笔 / 屏幕小键盘 / 手写辨识输入
电源适配器: 输入 100-240VAC /输出 5VDC,1A DC
软体: E-menu(菜单),E-backup(备份),E-viewer(图片),Mp3 player(播放器),
本产品还可以为客户定制13.56M /
1443/ 125khz/
2.4G/
14443A
14443B
15693
14443A/
14443A+B
/15693/ 14443A +14443B+156
