四、主要技术数据
1、主回路极数： 3极。
2、两对辅助触头，常开常闭任意选用，常规出厂时为1封常开，1封常闭。
3、额定绝缘电压Ui-660V。
额定工作电压Ue:至-660V；-440V。
4、额定工作电流Ie:0.16至40A分为15档。
5、额定短路接通和分断能力Icn:
0.1A-16A
220/380V COSφ=0.95 Icn=1.5KA o-t-co
20A-40A
220/380V COSφ=0.90Icn=3.0KA o-t-co
660V COSφ=0.90 Icn=1.0KA o-t-co产品说明

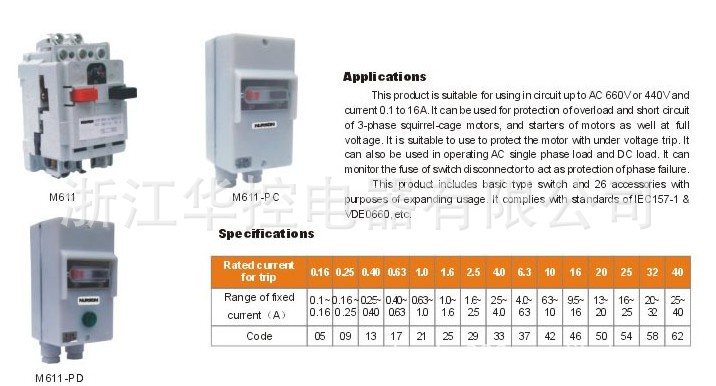

| 品牌： | ABB | 型号： | M611-13 | 极数： | 3P |
| 额定频率： | 50（Hz） | 额定绝缘电压： | 380（V） | 脱扣器电流： | 0.23-0.4（A） |
| 产品认证： | CCC | 安装方式： | 固定式 | 速度： | 普通型 |
| 灭弧介质： | 真空式 | 结构： | 塑壳式 | 操作方式： | 手动操作 |
产品参数：
一、概述
本产品执行国家标准GB14048.2-94,符合VDE0660、 IEC947-2、IEC947-5-1等国际标准，适用于交流电压至660V、直流电压至440V，电流为0.1至40A的电路中,作为三相鼠笼型电动机的过载和短路保护以及不频繁电压起动和停止操作.为扩大应用范围,共有28种附件供用户选用:增加功能如欠电压保护、分励脱扣、开门断电，适用不同安装方式如封闭安装盒、面板式安装座、卡轨工安装板、钥匙操作式按钮以及各种专用接线端头。欢迎矿山、机械、化工、冶金、电国、纺织等行业选用。
二 工作条件：
1、海拔高度不超2000米。
2、周围空气温度：不高于+50℃;0.1-16A装有封闭式安装盒的不高于+40℃,不低于-25℃。
3、安装地点最湿月的月平均最大相对湿度不超过90%，同时该月平均最低温度不超过+25℃。
4、安装方位任意。
5、允许冲击强度（正弦脉冲）：
三 主要技术参数 ：
1、主回路极数： 3极。
2、两对辅助触头，常开常闭任意选用，常规出厂时为1封常开，1封常闭。
3、额定绝缘电压Ui-660V。 额定工作电压Ue:至-660V；-440V。 4、额定工作电流Ie:0.16至40A分为15档。
5、额定短路接通和分断能力Icn:0.1A-16A
