一、概述

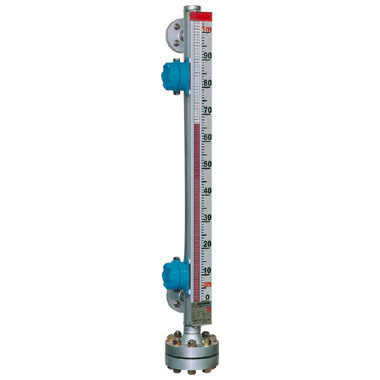

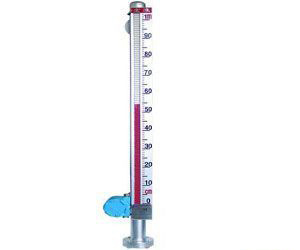

      UJZ系列侧装式磁翻柱液位计，是本公司引进、吸收国外同类产品，并加以吸收、消化、提高，按原化学工业部颁布的磁性液位计标准HG/T21584-95研制生产的产品。可用于各种塔、罐槽、球形容器和熔炉等设备的介质液位检测。该系列磁性液位计可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板(管)液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液压计的组合。全过程测量无盲区，显示醒目、读数直观，且测量范围大。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其优越性。因此，比它传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。

侧装式磁翻柱液位计的显著特点是液体介质与指示器完全隔离，所以在任何情况下都非常安全、可靠、耐用，而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警，控制或连锁；配上静压式液位变速器或干簧—电阻式液位变速器，可将液位。界位信号转换成二线制4-20mADC标准信号，实现远距离指示、检测、记录与控制。该系列侧装式磁翻柱液位计可广泛适用于电力、石油、化工冶金环保、船舶、建筑、食品等各行各业生产过程中的液位测量与控制。

二、结构原理
      液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器驱动红、白翻柱翻转180度，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
三、特点

     适合容器内液体介质的液位，界位的测量。除现场指示，还可配远传变速器、报警开关、控制开关，检测功能齐全。

• 指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。
• 测量范围大，不受贮槽高度限制。
• 指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。
• 结构简单，安全方便，维护费用低。
• 耐腐蚀、无需电源、防爆。
  主要技术参数
• 测量范围：300～15000mm
• 准确度：±10mm, ±16mm
• 翻柱直径：10mm,16mm
• 工作压力：≤2.5Mpa( 2.5Mpa以上可另行设计)防腐型≤.6Mpa
• 介质密度：≥0.45g/cm3
• 介质密度差：≥0.15g/cm3(测量界位)
• 介质密度：- 20°+250°C(特殊要求可达450°)
• 介质粘度：≤0.4PaS,对于粘度大的介质或温度低时易结晶的介质，可根据用户要求选用加热型夹套式液位计。
• 环境振动：频率≤25Hz，振幅≤0.5mm
• 跟随速度：≤0.08m/s
• 本厂出厂连接法兰尺寸：DN25，PN1.0(公制管)
• 连接法兰：采用化工部1998年最新颁布的HG20592～20635-97法兰标准，若采用其他法兰标准(如GB、ANSI、DIN等标准)请用户在订货时注明。 对于高压型侧装式磁性液位计连接法兰采用HG20595-97带颈对焊连接法兰DN25、PN6.0或PN10Mpa，密封面形式突面或凸面，如有特殊要求可在订货时注明。
• 远传配套仪表的主要技术参数请参阅本样本有关内容。 如有特殊要求可在订货时洽谈。


四、钢管法兰标准
      本厂出厂的液位计连接法兰均采用1998年2月1日实施的化学工业部(HG20592～20635-97)标准，本标准是在原标准HGJ44~76-91，以及HG20527-92、HG20529-92标准的基础上，参照IS07005-1(1992)标准和ANSI、DIN标准修订而成的。修订后的新标准包括国际通用的欧洲和美洲两大体系，形成一套内容完整、体系清晰、适合国情，并与国际接轨的管法兰、垫片、紧固件标准。该标准的适用钢管外径由国内沿用系列扩展到国际通用系列(A)和国内沿用系列(B)。
防腐型材料

(一) 测量高位水箱液位，采用侧装式磁性液位计，工作压力为常压，介质温度为常温，配排污阀，带高位报警开关(有记忆功能)，配LB远传变速器及数字、光柱显示调节报警仪(竖式)，测量范围：0-2000mm。
选型标记：UHZ-518C10LHOROA-2000-1.0-D
(二) 测量介质为31％盐酸槽液位，其密度为1014g/cm3,测量范围：0-3000,接液材质为U-PVC，配排污阀及低位报警开关，常温，工作压力为0.6MPa，采用隔爆型接线盒。
(三) 选型标记：UHZ-518C17LDOOBdO-3000-1014-0.6测量醋酸贮藏液位，采用侧装式蒸汽夹套型磁性液位计，液位计低部配排污阀，配上限和下限一体化控制开关，配LB变速器和数字光柱显示调节报警仪(横式)。接线盒采用本质安全型ibIICT4，测量范围：0-1800mm。工作压力：-0.1MPa，工作温度：90℃，介质密度：1.1g/cm3。
选型标记：UHZ-518C21LOWRBiB-1800-0.1。

五、应用说明
● 侧装式磁性液位计的配套仪表及附件详细内容具体见本说明书有关章节
● 侧装式磁性液位计与容器的上、下引液管间应装有阀门，一方面为开、停表用，另一方面可给检修液位计带来方便。
● 液位计测量中心距超过3m，需要加固法兰或耳攀做固定。
● 外型及安装尺寸图1～图8中的“M”称a为侧装式磁性液位计的“沉筒距”，这是用户必须了解的一个液位计基本参数中的一个重要参数。根据阿基米德定理，液位计的磁性浮子的浮力取决于磁性浮子的长度和被测液体介质密度，液体介质密度越小，磁性浮子越长，相应主导管自下引液管，至底部“沉筒距”的长度也就越长，反之就越短，为便于设计人员和用户正确使用、安装、维修。特列出典型液体介质密度及沉筒距对照表。可作参考。

六、 安装、使用和维护
● 液位计安装必须垂直，以保证磁性浮子在主导管内上下运动自如。
● 液位计与容器之间应装有截止阀，以便清洗和检修时切断物料。
● 液位计筒体周围不容许有磁体靠近，否则会直接影响液位计正常工作。
● 液位计出厂时一般不保温，但可根据用户需求代为保温，如用户自行采用拌热管路时，必须选用非导磁材料。
● 为防止运输中磁性浮子在主导管内高速滑动而被撞击，液位计出厂前，用卡丝将磁性浮子固定在下引液管处，用户在安装使用前应先抽去卡丝方能安装。
● 液位计安装完毕后，需用磁钢进行校正，对磁翻柱导引一次，使零位以下显示红色，使零位以上显示白色。
● 液位计投入运行时，应先打开上引液管阀门，然后慢慢开启下引液管阀门，让液体介质平稳地进入主导管，避免液体介质带着浮子急速上升，造成磁翻柱翻转失灵或翻乱(若遇此现象，可用磁钢重新校正。
● 打开底法兰闷板，装入磁性浮子时，应注意重端带磁性一端向上，不能倒装。
● 液位计筒体内不应有固体杂质和磁杂质进入，以免对浮子造成卡阻及减弱浮力。
● 根据介质情况，可定期清洗主导管，清除管内沉积物杂质。

上、下引液管法兰
●为了便于设计和使用，特列举本厂出厂时常用的突面(RF)板式平焊钢制管泛滥(PL)和突面(RF)平焊环松套钢制管法兰(PJ/PR)尺寸以供参考。
●用户设备上的配接法兰因注意保证制造和焊接时的行位公差，否将影响安装和使用。
