供应中天SCB10内蒙古通辽环氧树脂干式变压器制造厂家平顶山中天电气

SC(B)10-30~2500/10系列F级树脂浇注干式变压器
容量范围：30~2500kVA；
电压等级：35kV以下；
绝缘耐热等级：F级、绕组温度限值155℃；
正常使用条件：户内
海拔高度：≤1000m
环境温度：≤40℃
防护等级：IP20
执行标准： GB/T10228-1997《干式电力变压器技术参数和要求》
GB6450-86《干式电力变压器》
GB/T17211-1998 《干式电力变压器负载导则》
IEC 60076-11《国际电工委员会标准－干式电力变压器》
可根据用户需求，提供在特殊使用条件下运行的变压器

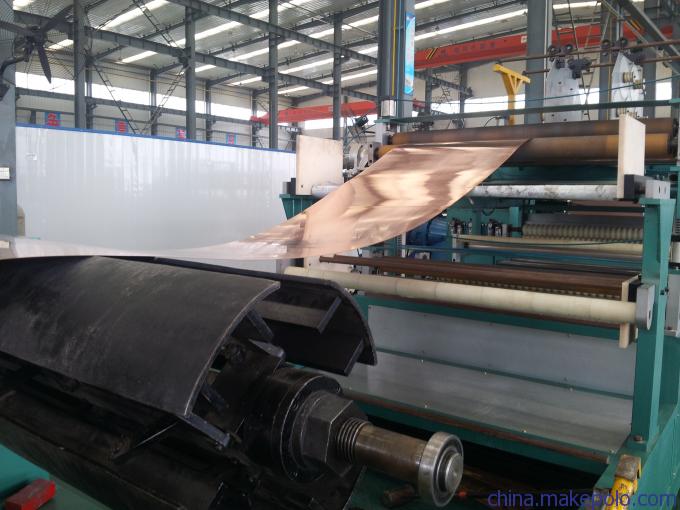

低压箔绕机

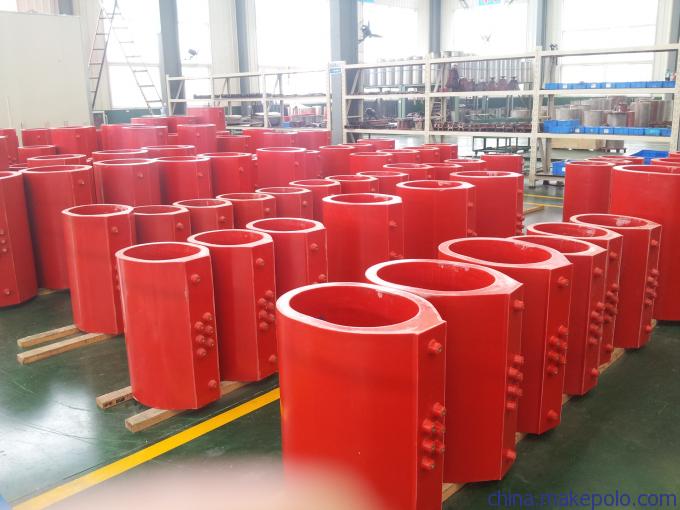

高压线圈

产品特点
免维护、安装简便、综合运行成本低；
结构先进、安全、阻燃、无污染，可直接安装在负荷中心；
防潮性能好，可在100%湿度条件下运行，停运后不经干燥即可投入运行；
绝缘水平高，抗短路、耐雷电冲击性能好；
低损耗、低噪音、局放小、散热性能好、过载能力强；
强迫风冷条件下可以150%运行。
结构特点
铁心
——选用进口优质冷轧硅钢片，低损耗；
——铁心采用45°多级全斜接缝结构，心柱采用绝缘带绑扎，减少噪音和空载损耗；
——铁心表面采用绝缘树脂密封以防潮防锈，夹件及紧固件经表面处理以防止锈蚀。
高压绕组
——采用F级绝缘的铜导线绕制，玻璃纤维与环氧树脂复合材料作绝缘，在真空状态下浇注而成；
——玻璃纤维与环氧树脂复合材料的膨胀系数与铜导体相近，具有较好的抗冲击、抗温度变化、抗裂性能；
——浇注的树脂混合材料可以完全浸透到线圈的间隙中，使线圈无气泡、空穴，线圈的局放低。
低压绕组
——采用箔导体在自动箔式绕线机上绕制，内部焊接在绕线机上采用氩气保护焊接，精度高，焊接电阻小，无外部焊接过程；
——绕组层间采用DMD绝缘，绕制完毕后端部用树脂密封固化；
冷却方式
——干式变压器的冷却方式分为自然空气冷却（AN）和强迫空气冷却（AF）；
——自然空气冷却（AN）时，变压器可连续输出额定容量；
——强迫空气冷却（AF）时，变压器输出容量可提高50%，适用于各种过负荷运行
