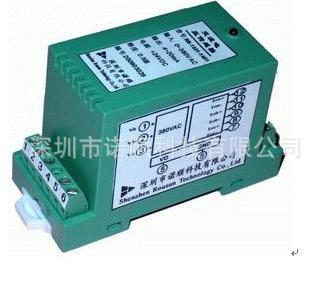

诺顺RS-1224双路无源信号隔离变送器4-20mA，由电流信号调制/解调电路和信号耦合隔离变换电路组成。输入信号为0~20mA或4~20mA ,输出信号也为0~20mA或4~20mA。其特点是无需辅助电源直接实现20mA电流的隔离变换，输入输出压差小，在标准负载下（250Ω）实现高精度电流信号的隔离，模块采用标准DIN35安装方式，体积小，隔离耐压高，使用方便，无需任何外围元件即可实现4-20mA电流环隔离和配电,可以灵活应用。诺顺RS-1224双路无源信号隔离变送器4-20mA广泛用于电力、化工、石油、工业和自动控制等领域。 型号及定义 RS-1224/4~20mA RS-----------产品品牌标记 1214---------导轨式两线制电流环隔离变送器产品序列号 4~20mA-----输入/输出信号为4~20mA。 主要技术指标 输入信号-------0~10mV/0~20mA/4~20mA 输出信号-------0~10mV/0~20mA/4~20mA 精 度---------- 0.2% 辅助电源----------无 工作温湿度---------- -10 ~ +60℃ 存储温湿度---------- -45 ~ +85℃ 隔离耐压----------信号输入/输出/辅助电源2.5KVDC，1分钟，漏电流1mA 输入过载能力---------------2倍额定值（连续） 标准输出负载-----------250Ω 输入端电压降------------<8.2~8.7V(20mA输出时,250Ω负载)

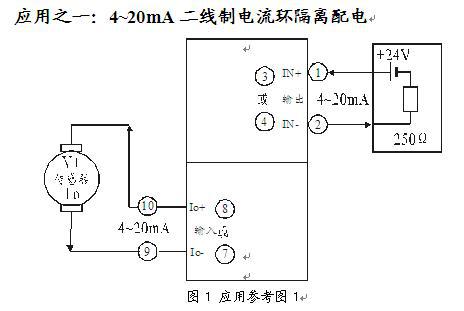

l 输入；二线制传感器4~20mA电流信号
l 输出：外接配电二线信号4~20mA电流信号
l 输入输出之间隔离

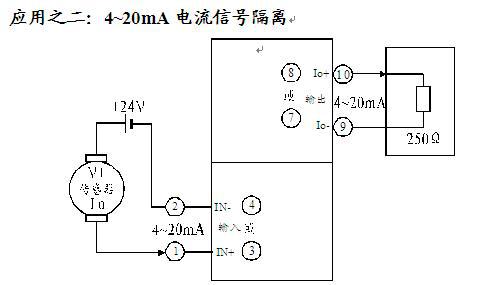

l 输入；4~20mA信号
l 输出：4~20mA信号
l 输入输出之间隔离
注意事项: 1、使用前根据装箱单，以及产品标签，仔细核对和确认产品数量、型号和规格。 2、使用时必须按所选产品型号对应的接线参考图，正确连接信号输入、输出和电源线，检查无误后再接通电源和信号。 3、当用表笔直接测量信号时，请将端子螺紧。 4、使用环境应无导电尘埃和破坏绝缘、金属的腐蚀性气体存在。 5、集中安装时，安装间距≥10mm。 6、产品出厂时已调校好，请勿随意调校。确需现场调校时，请与我公司联系。
7、产品为一体化结构，不可拆卸，同时应避免碰撞和跌落。请勿涂改和撕下产品上的任何标贴。
8、产品内部未设置防雷击电路，当产品的输入、输出馈线暴露于室外恶劣气候环境之中时，请注意采取防雷措施。
| |
|
 |
|
 |
