​概述

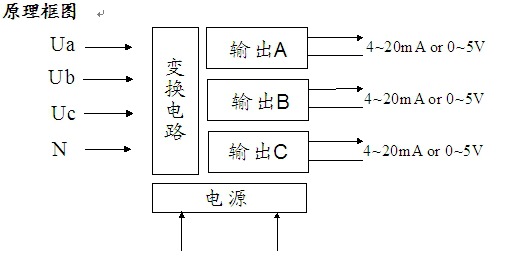

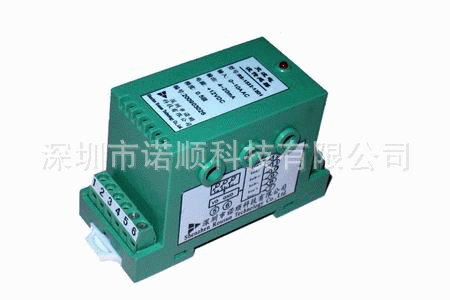

RS-诺顺1331三相交流信号隔离变送器可以对三路交流电压直接进行测量，输入为三相三(四)线制交流电压,被测信号范围为0~10~400VAC，输出信号可以是标准的电流信号或电压信号，也可以按用户要求订制，三组输出信号是完全独立的,用户可以共地或不共地使用；辅助电源可以是+5V、+12V、+15V和+24V；RS-诺顺1331三相交流信号隔离变送器采用DIN35国际标准安装方式；体积小、可靠性高、外形美观、单电源、可以直接使用，方便灵活。可以广泛用于电力、通讯、工业控制、安防工程、自动控制、化工、石油、电镀扥领域。

型号及定义

RS-1331-**D1-0.5/xxVAC

RS-1331:导轨式三相三线制交流电压隔离变送器主型号

RS-1341:导轨式三相四线制交流电压隔离变送器主型号

第一个“*”----输出代码

   1：4~20mA

   2：0~20mA

   3：0~5V

  4：0~10V

第二个“*”----辅助电源代码

   1：+5VDC

   2：+12VDC

   3：+15VDC

   4：+24VDC

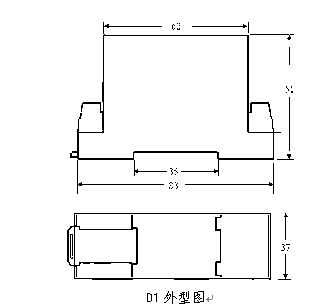

   D1:外壳代码

0.5;  精度等级5%

xxVAC:输入电压值

产品选型举例

输入：     0~220VAC

输出：     4~20mA

辅助电源：+24VDC

三相三线制

产品型号：RS-1331-14D1-0.5/0~220VAC

注意事项:

1、使用前根据装箱单，以及产品标签，仔细核对和确认产品数量、型号和规格。

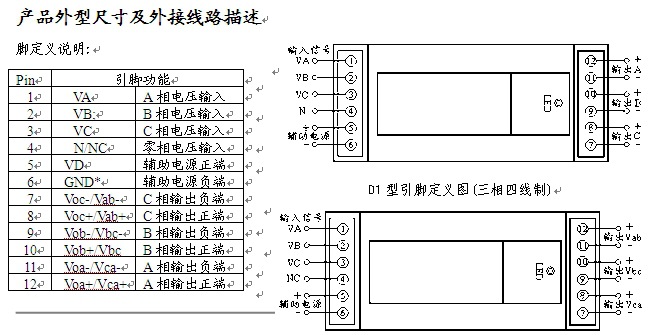

2、使用时必须按所选产品型号对应的接线参考图，正确连接信号输入、输出和电源线，检查无误后再接通电源和信号。

3、当用表笔直接测量信号时，请将端子旋紧。

4、使用环境应无导电尘埃和破坏绝缘、金属的腐蚀性气体存在。

5、集中安装时，安装间距≥10mm。

6、产品出厂时已调校好，请勿随意调校。确需现场调校时，请与我公司联系。

7、产品为一体化结构，不可拆卸，同时应避免碰撞和跌落。请勿涂改和撕下产品上的任何标贴。

8、产品内部未设置防雷击电路，当产品的输入、输出馈线暴露于室外恶劣气候环境之中时，请注意采取防雷措施。
