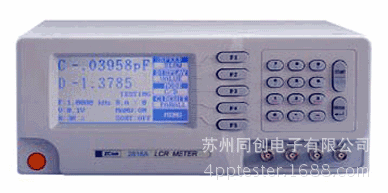

ZC2816B型精密LCR数字电桥是本公司最新推出的
新一代元件参数测试仪器，该产品集成了本公司多年元
件测试的成熟经验，运用了本领域的最新测试技术。强
大的测试功能和优越的测量性能使该产品挤身于国际同
类先进水平，结合以低廉的价格将给予广大客户超值的
享受。该产品可提供稳定的6 位测试分辨率，
50Hz-200kHz的频率范围、0.01V-2.0V可编程信号电平
、高达30次/秒的测量速度、9级精细量程、恒定的30Ω
或100Ω源内阻及灵活人性的操作方式，可满足生产线
质量保证、进货检验及实验室高精确度测量要求。该产
品提供的HANDLER、GPIB及RS232C接口为仪器使用于元
件自动分选系统与计算机通讯及测试过程记录创造了良
好的条件。
性能特点：
· 240×128点阵图形LCD显示
· 人性化操作界面，操作简单
· 极高的测量稳定性、准确性
· RS-232C，GPIB接口(选件)
· ZC2816B：50Hz-200KHz，共37个典型测试频率
· 10mVrms-2.0Vrms可编程测试电平
· 30Ω/100Ω可选信号源输出阻抗
· 最快快速可达32ms/次
· 内建比较器，11档分选及档计数
· 12组内部仪器设定储存
· 六位读数分辨率
· 精确的负载校准功能
· 测试电平监视功能
· 键盘锁定功能
· HANDLER接口
一般指标：
工作温度、湿度 | 0℃～40℃, ≤90%RH |
电源要求 | 电压 | 93V～242V |
频率 | 47.5Hz～63Hz |
功耗 | ≤50VA |
体积 | 320mm×140mm×400mm |
测 量 功 能 |
测试参数 | Z 、C、L、X、B、R、G、D、Q、θ |
基本准确度 | 0.10% |
等效电路 | 串联、并联 |
数学功能 | 绝对值偏差、百分比偏差 |
量程方式 | 自动、保持 |
触发方式 | 内部、手动、外部、总线 |
测试速度 | 快速: 32ms
中速: 90ms
慢速: 650ms |
校正功能 | 开路、短路、负载校正 |
测试端配置 | 5端 |
平均次数 | 1-255(ZC2816B无) |
显示方式 | 直读、ΔABS、Δ%、V/I
(电压/电流监测)、档号档计数 |
显示器 | |
测 量 信 号 |
测量信号频率 | 50Hz-200kHz、共37点
50Hz、60Hz、80Hz、100Hz、
120Hz、150Hz、200Hz、250Hz、
300Hz、400Hz、500Hz、600Hz、
800Hz、1kHz、1.2kHz、1.5kHz、
2kHz、2.5kHz、3kHz、4kHz、
5kHz、6kHz、8kHz、10kHz、
12kHz、15kHz、20kHz、25kHz、
30kHz、40kHz、50kHz、60kHz、
80kHz、100kHz、120kHz、
150kHz、200kHz |
测量信号电平 | 10mVrms～2.00Vrms，以10mV步进 |
信号输出阻抗 | 30Ω,100Ω任意选择 |
测 量 显 示 范 围 |
|Z|、R、X | 0.00001Ω～99.9999MΩ |
C | 0.00001pF～999.999mF |
L | 0.00001μH～9.99999kH |
G、B | 0.00001μS～999.999S |
D | 0.00001～9.99999 |
Q | 0.00001～99999.9 |
θ(DEG) | -179.999°～179.999° |
θ(RAD) | -3.14159～3.14159 |
Δ% | -999.999%～999.999% |
比 较 器 及 接 口 |
比较器 | 11档，9档合格，1档不合格。另有1个附属档 |
接口 | RS232C、HANDLER、GPIB(选件 |
