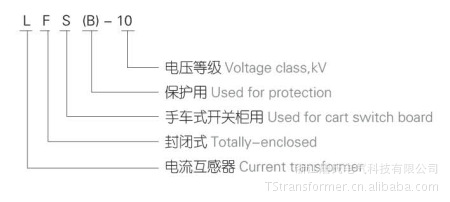

LFS(B）-10

型电流互感器

概述

LFS(B）-10型电流互感器为环氧浇注全封闭式结构，适用于额定频率为50Hz或60Hz、额定电压为10kv及以下户内装置的电力系统中作电量测量和电气保护用。

结构简介

本型电流互感器的一次绕组、二次绕组级铁芯，均包封在环氧树脂浇注的绝缘体内，为全封闭式结构；具有优良的绝缘性能和防潮能力，可在潮湿、表面凝露及二级污秽条件下正常运行，体积小、重量轻，适宜于任何位置、任何方向安装，底部有四个M10螺孔供安装使用。

使用条件

海拔高度不超过1000cm；

周围环境温度不高于+40℃，不低于-5℃；

周空气的相对湿度不大于85％（20℃）；

该产品已通过直接振动试验能承受住相当于千里氏九级裂度的加速度为0.4g正弦三度波的耐振试验。

技术参数

产品性能符合IEC标准和GB 1208-87《电流互感器》。

额定绝缘水平：12∕42∕75kv

负荷功率因素：cosΦ=0.8(滞后）

额定二次电流5ˆ（也可做1A）

额定一次电流、准确级组合、各级确级相应的额定输出及动、热稳定电流见表

局部放电水平符合GB5583-85及1EC44-4《互感器局部放电测量》，其视在放电量不大于50pc:

10p级准确限值系数与二次负荷关系曲线见图。

外形尺寸图
