产品介绍
- 结构与特点：

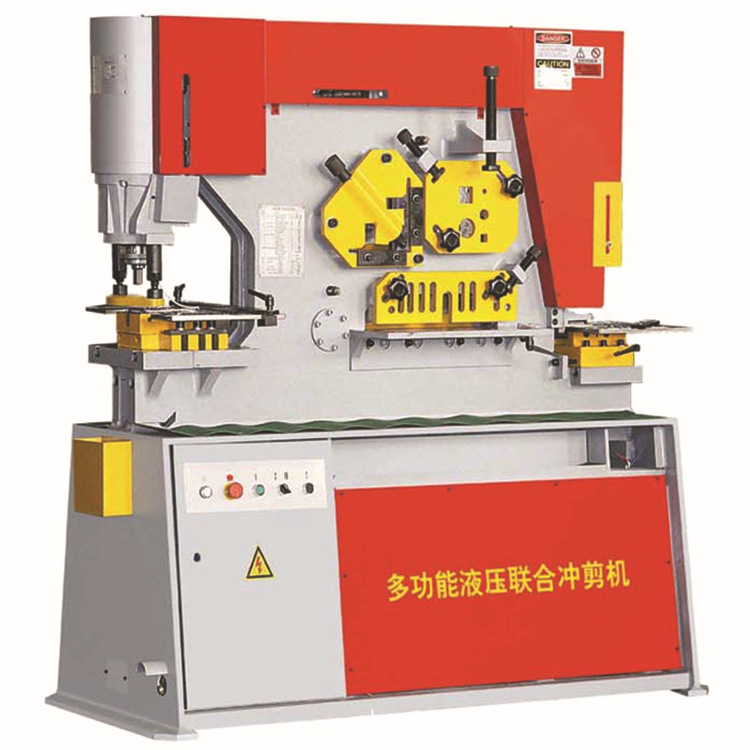

采用液壓傳動，是目前國內聯合多功能沖剪機最新産品，能對板鋼、方鋼、圓鋼、槽鋼、工字鋼、角鋼進行剪切、沖孔、模剪，並配備剪切擋料裝置。
Mechanism and characteristics: Using hydraulic transmission, is the present domestic combined
multifunctional punching machine new products, the plate steel, round steel,
channel steel, steel, Fang Gang, angle of shearing, punching, shear modulus,
and shear block device is equipped with.
技术参数
型号 | Q35Y-16 | Q35Y-20 | Q35Y-25 | Q35Y-30 |
冲压力(吨) | 55 | 75 | 110 | 140 |
可剪最大板厚(毫米) | 16 | 20 | 25 | 30 |
板料强度(牛顿/毫米2) | ≤450 | ≤450 | ≤450 | ≤450 |
剪切角 | 7° | 8° | 8° | 8° |
一次行程剪板尺寸 (厚*宽)(毫米) | 16*250
8*400 | 20*330
10*480 | 25*330
16*600 | 30*355
20*600 |
滑块行程 | 80 | 80 | 80 | 80 |
行程次数(次／分) | 8 | 8 | 6 | 6 |
喉口深度(毫米) | 300 | 355 | 400 | 600 |
冲孔厚度(毫米) | 16 | 20 | 25 | 26 |
最大冲孔直径(毫米) | 25 | 30 | 35 | 38 |
主电机功率(千瓦) | 4 | 5.5 | 7.5 | 11 |
外形尺寸(长*宽*高)毫米 | 1640*730*1770 | 1640*800*1900 | 2355*960*2090 | 2680*1040*2300 |
机器重量(公斤) | 1600 | 2000 | 4800 | 6800 |
型钢种类 | 圆钢 | 方钢 | 等边角钢 | Ｔ型钢 | 工形钢 | 槽钢 |
| | | 90°剪切 | 45°剪切 | 90°剪切 | 45°剪切 | | |
断 面 |  |  |  |  |  |  |
Q35Y-16 | 45 | 40*40 | 125*125*12 | 70*70*8 | 120*120*12 | 60*60*8 | 126*74*5 | 126*53*5.5 |
Q35Y-20 | 50 | 50*50 | 140*140*12 | 70*70*10 | 140*140*12 | 70*70*10 | 160*86*6 | 160*60*6.5 |
Q35Y-25 | 60 | 50*50 | 160*160*14 | 80*80*7 | 160*160*14 | 80*80*10 | 200*102*9 | 200*75*9 |
Q35Y-30 | 65 | 55*55 | 180*180*16 | 80*80*10 | 180*180*16 | 80*80*10 | 280*124*10.5 | 280*86*11.5 |
定制说明
其他系列产品图
企业介绍
茂豊國際機床有限公司，是一家致力於為客戶提供板材加工工藝全套解決方案的港資獨立集團公司。公司總部位於中國香港駱克道315號，在中國內地設有設備製造基地。
公司主要産品有數控火焰切割機、數控等離子切割機、數控激光切割機、剪板機、折彎機、卷板機、聯合沖剪機、壓力機、四柱液壓機、單柱液壓機。
公司產品廣泛應用於航空航天、船舶製造、汽車製造、鋼結構生產、壓力容器製造、機械加工、橋樑建造、石油化工等諸多領域，用戶遍及歐美、中東、亞太等地區。
公司憑藉強大的技術力量和雄厚的資金實力建立了良好的商業信譽。公司擁有一支強大的產品研發、生產、銷售團隊，其中碩士及以上研發人員12人，外籍專家3人。公司與香港科技大學、華中科技大學等院所建立了密切的合作關係，並融合了德國賽維卡特（SaviCut）板材切割加工技術，及時推廣應用板材加工新技術，使板材加工科技能力達到了全球同行業先進水準。
公司奉行“誠信、協作、創新”的企業精神，堅持“以科學為導向，以創新為靈魂，以品質求發展”的經營理念，用一流的技術、一流的管理、一流的服務，為客戶提供一流的板材加工全套解決方案。
公司願與全球客戶展開多元化的合作，為板材加工工藝提供世界一流的解決方案。
