供应火花机平动头，通用优质平动头

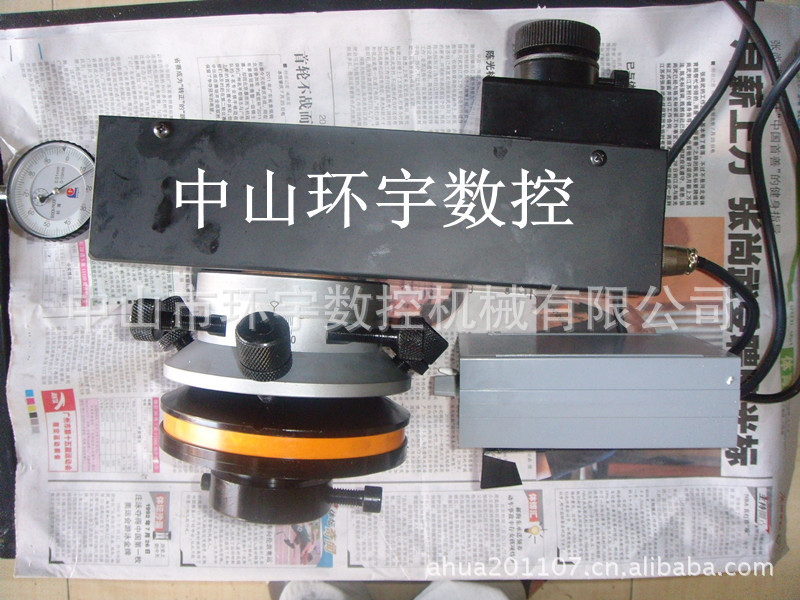

平动头实物产品展示

火花机精密平动头参数表

1.平动头功能

       平动头是在电火花成型机型腔粗加工后作为精加工时使用的工具。通过电极的水平移动，可以消除电极损耗产生的误差，提高型腔精度和光洁度。

2.平动头安装方法

平动头的结构示意图如上所示。

  本图为50KG-A型平动头示意图（25KG、50KG与100KG平动头的百分表安装位置有所不同）。

（1）将平动头顶板与机床Z轴（主轴头）连接板用螺钉紧固。注意：平动头顶板上已有M8、M6螺孔，可作为连接固定用，但螺钉长度不能超过10mm!

（2）将百分表轻轻推进百分表安装座的孔内，至表针旋转2-2.5转，紧固。

3.平动头连接方法

平动头的电气控制由平动头电源控制盒完成。

平动头电源盒的结构如下图所示。通常应将平动头电源盒挂在工作液槽边上，其连接方法是：

4.平动头调试和使用：
（1）旋转平动头开关和速度调节旋钮，启动电源开关，此时指示灯亮，平动头电机转动，百分表的指示最大值即是最大平动量。
（2）慢慢旋转速度调节旋钮，旋至高速60-70转/分（电极越重，速度应选择越慢）。
（3）转动平动头上的平动量调节滚花旋钮，旋至平动量在0.20mm-0.40mm左右，将百分表校准至以零为中心，左右相等后，再慢慢调整平动量滚花旋钮，使表针在正负0.01mm的范围以内（平动量为零）；该平动量滚花旋钮顺时针时加大平动量，逆时针转时减小平动量。
（4）电极卡上4只“十”字滚花螺钉是用来调整水平方向的。两只“一”字滚花螺钉是用来微调转角的。
（5）该平动头控制器已增加了慢启动功能。

（6）平动方向控制在运行时，将平动头模式开关在2秒钟之内，作往返运动一次，自动换向功能及开启，每转动十圈即自动换向一次。

（7）在运动时，将平动头模式开关切换到另一个方向，平动头则顺时针方向（或逆时针方向）作其反方向运动，这两种方向的使用效果是一样的，采用这种方法可以使电极损耗均匀。
（8）不允许电极重量大于平动头的承载重量，不要敲击电极夹头处，以免损坏电机。

5.平动头维修保养

 （1）此平动头为精密型设备，使用中要轻拿轻放，避免撞击。请不要任意打开，但要经常做好表面的清洁工作。

 （2）每半年打开一次平动头的长方形外罩（4只M4内六角螺钉），对其内部轴承等滑动部位加注机械润滑油。
