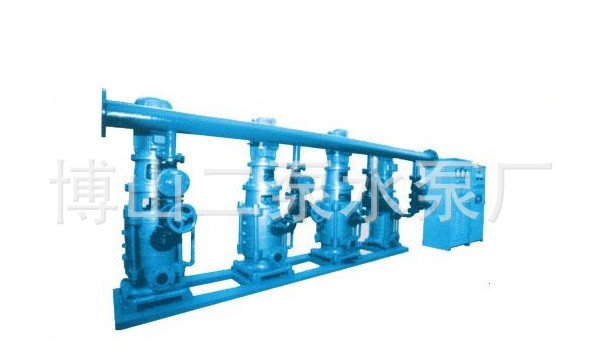

该设备由水泵机组、电控系统、压力仪表、阀门管路及共同底座等组成，其中电控系统由变频调速器，可编程序控制器、压力设定器（专用PID）

及低压电器线路等组成。

当管网用水量增加时，出水口压力下降，安装于设备出水总管的压力仪表检测出该变化，输送电信号至电控系统，压力设定器接受到电信号后与压

力设定值比较，再经PID运算产生一个调节信号，使变频器的频率升高，提高水泵转速，水泵供水量增大，供水压力升高，从而维持供水管网压力

恒定。当管网用水量减少时，则出现相反的调节过程。设备恒压值可根据用户要求，由设定器任意设定。

当变频调速器频率升至50HZ，变速泵已全速运转，用水量继续增加致使管网压力低于设定值时，则启动第二台泵全泵运行，同时变频器频率自动调

整至某适当值，变速泵以较低转运行，维持管网压力恒定，并随着用水量的变化重复第二台泵启动前的调节过程。如果管网用水量减少，变速泵已

自动调至低速转不能向管网供水，而管网压力仍上升，高出设定值设备则自动撤出第二台水泵。同时调节变速泵使其转速升高，维护管网压力等于

设定值。第三能源部同样地按上述规律投入或撤出工作。

为了保护各泵的寿命均衡，防止设备中某一台或几台水泵因水量小于设计用量而长期不运行“锈死”卡住，特设定时轮换功能。以三台同型号泵为

例，第一个工作周期，由1#泵，变速运行，用水量增加时，依次投入2#泵、3#泵，减少时依次撤出3#泵、2#泵；第二周期，设计2#泵轮为变速泵，

用水量增加时，依次投入3#泵、1#泵，减少时依次撤出1#泵，3#泵；第三周期，3#泵轮为变速泵，并依次投1#泵、2#泵、撤出2#泵、1#泵。第三个

工作周期结束后设备重复第一周期工作过程，作为第四个工作周期。同理可知由两台泵、四台泵、五台泵组成的设备的定时轮换工作过程。设备工

作周期的时间可以从几分钟至十几天任意调整。

设备中有小流量稳压泵时，稳压泵不参与定时轮换工作，在用水量很小时，设备自动停掉大泵，由变频器带动稳压泵运行，使管网压力维护设定值

不变。对于配有气压罐的设备，夜间用水量极少时，由气压罐来维护管网压力。

液位仪表用于吸水式系统或缺水保护，自灌工一般勿需配置。

该设备寿命长、自动化程度高、节能显著、供水效果好、是工矿、生产供水、生活供水、生活小区、高层建筑生活供水的理想选择。设备也适于有恒压供水要求的其它场所。
