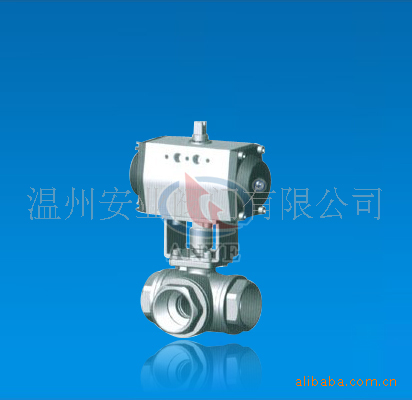

气动内螺纹三通球阀Q614F/Q615F
概    述
     气动内螺纹（对焊式）球阀是由双（单）作用气动活塞式执行器和内螺纹（对焊式）球阀组成。其阀体可分为整体式、二段式、三段式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻工、医药等工业部门。
工作原理
     当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°
     □气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。
     □回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置
     □定位。器可调节阀门管道流量
 气动执行器主要技术参数
 气动执行器 型号 QW-TZ精小型系列、AT单作用系列
控制形式 双作用/单作用
作用形式 切断/调节
气源压力 0.4 ～ 0.8 MPa
最大回转角度 90°～92°
回信器 AC220V  AC110V  DC24V
控制信号 电信号：0～0Ma  4 ～20Ma 气信号：0.02 ～0.1 MPa
控制气源 洁净、干燥压缩空气
工作温度 -20℃ ～ +90℃
主要性能规范
型 号 公称压力
 PN（MPa） 试验压力Ps（MPa） 工作温度
（℃） 适用介质
壳体 密封
Q611F-16P（R） 1.6 2.4 1.76
-20～150
水、蒸汽、油品、酸类
Q611F-25P（R） 2.5 3.75 2.75
Q611F-40P（R） 4.0 6.0 4.4
气动执行器主要部件材料
零件名称 缸体 端盖 活塞 轴 O型圈 螺栓
QW-TZ
AT 铝合金型材
硬质阳极氧化 压铸铝合金
环氧树脂喷涂 压铸铝 钢
镀镍磷合金 NBR SUS304
主要外型连接尺寸Q61（4、5）F
三通球阀介质流向原理
三通球阀分L型和T型，介质流通方向见下图。L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构
