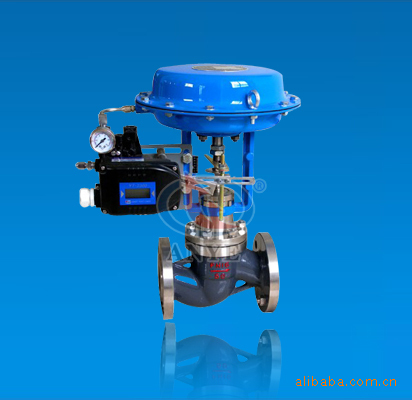

ZXP气动单座调节阀、ZXN气动双座调节阀、ZXM气动套筒调节阀系列气动薄膜直通调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、充体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合；双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄露量要求不严格的场合；套筒阀具有稳定性好，不易产生震动，噪音低，对温度敏感小，适用于压差较大及泄露量要求不严格场合。

    ZXP气动单座调节阀的标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~400。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
    【技术参数】
    公称通径mm 20 25 40 50 65 80 100 150 200 250 300 350 400
    阀座直径mm 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300 可与本公司
    商洽生产
    额定流量
    系数Kv 直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600
    等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 900 1440
    公称压力MPa 0.6 1.6 4.06.4
    行程mm 10 16 25 40 60 100
    流量特性 直线、等百分比、快开型
    介质温度℃ -15～200(常温型)、-40～+250、-40～+450(中温型)、-100～+200(低温型)
    法兰尺寸 铸铁法兰尺寸按JB78、铸钢法兰尺寸按JB79
    法兰形式 法兰密封面形式按JB77,其中铸铁法兰按光滑式,铸钢法兰按凹式
    阀体材质 PN
    (MPa) 0.6,1.6 HT200、WCB(ZG230-450)
    4.0,6.4 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
    阀芯材质 1Cr18Ni9、0Cr18Ni12Mo2Ti
    上阀盖形式 普通式(常温型)、热片式(中温型)、低温型
    可调比R 50:1
    气源接头 M16×1.5
    注：可为用户提供ANSI、JIS法兰的产品,结构长度也可按用户需要确定。

    ZXP气动单座调节阀执行机构主要技术参数
    型号 ZHA-22
    ZHB-22 ZHA-23
    ZHB-23 ZHB-34
    ZHB-34 ZHA-45
    ZHB-45 ZHA-56
    ZHB-56
    有效面积cm2 350 350 560 900 1600
    行程mm 16 25 40 60 100
    弹簧范围KPa 20～100(标准):40～200;
    80～240; 20～60; 60～100

    ZXP气动单座调节阀性能指标 项目 指标值 项目 指标值
    基本误差% 不带定位器 ±5.0 始终点
    偏差% 气关 不带定位器 始点 ±5.0
    带定位器 ±1.0 终点 ±2.5
    回差% 不带定位器 ≤3.0 带定位器 始点 ±1.0
    终点 ±1.0
    带定位器 ≤1.0 气开 不带定位器 始点 ±2.5
    终点 ±5.0
    死区% 不带定位器 ≤3.0 带定位器 始点 ±1.0
    终点 ±1.0
    带定位器 ≤0.4 允许泄漏量L/h 1×10-4×阀额定容量
    额定行程偏差% ±2.5
    注：本产品执行GB/T4213-92国家标准。
