一、 概述

SM2803是一个驱动固定输出电流的升压型DC-DC变压器。器件的固定开关频率是1MHz，允许使用小的电感和陶瓷电容。

SM2803用两节AA电池来驱动1A的负载。LED电流可以由连接在反馈引脚（FB）和地之间的外部电流检测电阻Rs来调节。为了得到更高的效率，一个95mV的反馈电压减少了Rs的功率损耗。其内部的2A、100mΩ NMOS开关使得SM2803即使在重负载情况下依然可以提供很高的效率。在关闭模式中，反馈电阻Rs和负载并不相连，并且电流量减少至小于1uA。

SM2803采用6脚SOT23-6封装。

二、 特点

Ø LED输出效率高达90%；

Ø 1.0MHz开关频率；

Ø 使用小巧、扁平的外部元件；

Ø 低启动电压：0.9V（ILED=270mA）；

Ø 低RDS(ON)开关：100 mΩ（典型值）；

Ø LED开路保护；

Ø 扁平SOT23-6封装；

Ø 无铅封装。

三、 应用

Ø 白光LED照明物（手电筒）

Ø 白光LED相机闪光灯

Ø 数码相机闪光灯

Ø 照相手机闪光灯

Ø PDA照相闪光灯

Ø 可携式摄像机照明灯（闪光）

四、 典型应用电路

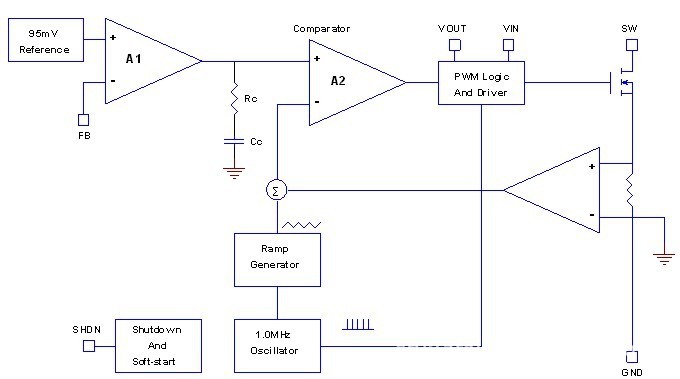

一、 原理框图

二、 引脚定义与市场信息

一、 极限工作条件

这仅仅是最大极限且不保证运行功能。长期在极限条件下工作可能影响器件可靠性。所有电压都是相对地电压。

输入引脚电压：-0.3V～6V

SW引脚电压：-0.3V～6V

SHDN、FB引脚电压：-0.3V～6V

工作温度范围：-40℃～85℃

存储温度范围：-65℃～125℃

引脚温度（焊接时间5秒）：300℃

二、

三、 额定工作条件

结温：-40℃～125℃

环境温度：-40℃～85℃

四、

五、 热信息

一、 典型特性曲线

TA=25℃，L=2.2uH，CIN=10uF，CO=10uF，除非另外注明。

一、 应用信息

电感选择

由于开关频率是1MHz，SM2803可以使用一个小数值电感。对于SM2803大部分的应用，电感值应选择在2.2uH～4.7uH之间。在典型的大电流白光LED应用中，推荐使用一个4.7uH的电感。电感应具有低DCR（直流电阻），使I2R功率损失减至最小，并且需要一个2A的电流范围以控制不饱和时的传感器峰值电流。

电容选择

为了SM2803的正常工作，需要一个输入电容以减少输入纹波和噪声。为了得到更佳的输入退耦，输入端应使用ESR（等效串联电阻）电容。对于大部分的应用，推荐的最小输入电容为2.2uF。

在正常工作条件下，推荐的最小输出电容为6.8uF，对于高功率的LED电流，推荐使用一个10uF～22uF的电容，输出电容的具体值由LED电流值决定。输出电容的ESR是决定变压器输出电压纹波的重要因数，所以应使用低ESR电容以减小输出纹波。对于SM2803的应用，小尺寸的陶瓷电容是最佳的选择。X5R和X7R类型是最佳选择，因为它们具有大电压和大温度范围。

二极管选择

SM2803必须使用一个2A的肖特基二极管。使用一个具有低正向电压降的肖特基二极管可以有效提高功率LED的效率，并且它的电压范围应大于输出电压范围。在实际应用中，推荐使用ON Semiconductor的MBRA210LT3G。

LED电流设置

如第一页的典型应用电路所示，通过一个连接在FB引脚的外部电阻Rs来设置LED电流。在芯片内部，典型的FB基准电压被调节至95mV。LED电流是95mV/Rs。为了得到更好的LED电流精度，推荐使用1%或更好精度的电阻。表1中显示的Rs的选择的式子如下所示：

Rs=95mV / ILED

PCB布线指导

对于所有开关电源的应用，SM2803的布线和元器件放置是设计中一个重要步骤；尤其在高峰值电流和高开关频率时。

输入和输出电容应尽可能靠近在芯片的输入和输出引脚；电感和肖特基二极管应尽可能的靠近开关引脚以得到一个宽而短的主要电流通路；电流感应电阻应尽可能放置在地和反馈引脚之间。
