钢制高频焊翅片管散热器工艺：

翅片管缠绕焊接——-翅片管切割——封头冲压——-连接件冲压——-组片焊接——冷板裁剪——面罩冲压——面罩焊接——组片修正——水压试验——内芯除锈——内芯浸漆——检验——包装——面罩外表除锈——面罩静电喷涂处理——检验——包装——成品检验

产品特点：

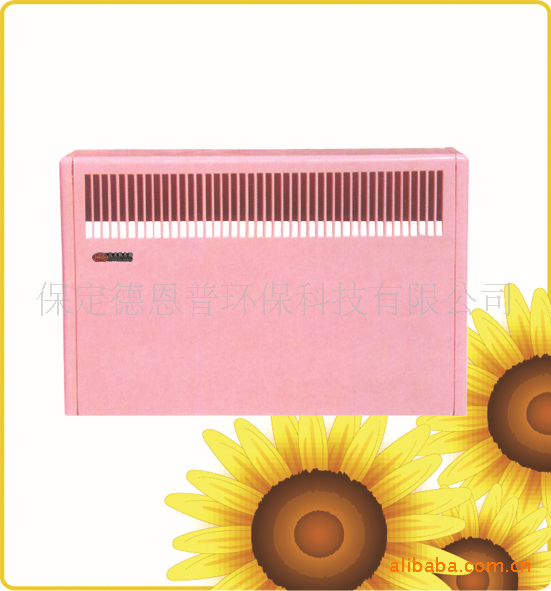

钢制高频焊翅片管散热器

采用优质低碳素钢光亮基材壁厚2.5毫米，氩弧自动焊接生产线制造，整体无焊缝片头与椭圆管直接焊接，减少焊点，进一步提高使用安全性，延长产品使用寿命。非强酸除锈，保护基材，锌系磷化处理，增加涂装附着力，三次防漏试压（1.5MPa）工作压力1.0MPa，双重防腐真空罐装，防腐性能优良，表面聚酯树脂粉沫静电喷涂、环保、抗磨划，停暖后，满水保养，使用寿命更长。

为了提高换热效率，通常在换热管的表面通过加翅片，增大换热管的外表面积（或内表面积），从而达到提高换热效率的目的，这样的换热管叫做翅片管。

 钢制高频焊翅片管散热器高频焊螺旋翅片管是目前应用最为广泛的螺旋翅片管之一，现广泛应用于电力、冶金、水泥行业的预热回收以及石油化工等行业.高频焊螺旋翅片管是在钢带缠绕钢管的同时，利用高频电流的集肤效应和邻近效应，对钢带和钢管外表面加热，直至塑性状态或熔化，在缠绕钢带的一定压力下完成焊接。这种高频焊实为一种固相焊接。它与镶嵌、钎焊(或整体热镀锌)等方法相比，无论是在产品质量（翅片的焊合率高，可达95%），还是生产率及自动化程度上，都是更为先进。

钢制高频焊翅片管散热器我公司技术力量雄厚，生产设备先进，凭借优质的产品质量，迅速的交货，良好的销售服务，诚信的合同往来，合理优惠的价格，在同行业中有很高的声誉，产品畅销全国，赢得了广大用户的赞誉，我们期待您的合作！

㈠   钢制板式散热器

注：高度300，400,500,600,900

长度400，500,600,700,800,900,1000,1100,1200,1400,1600,1800,2000,2300,2600,3000

供回水管中心距离               h=H-55mm

管接头尺寸                      4*G1/2内螺纹

最高工作压力                    1.2Mpa

最高工作温度                   ＜120℃

与散热器的连接方式             左侧或右侧连接
