【压铸用锌合金国产料】价格_厂家

压铸用锌合金国产料

50台起批

￥16.50

中国东莞

产品属性

图文详情

品牌推荐

品名

锌铝合金

牌号

压铸3号5号锌合金

产地

东莞

锌含量

96（%）%

杂质含量

0.001（%）%

粒度

300（目）

常用名称

国产压铸3号锌合金压铸5号锌合金

压铸用锌合金
1.压铸锌合金的特点
锌合金广泛应用于压铸工业，制作各种结构和用途的压铸件.这与该材料的特点有密切关系。锌的压铸合金熔点低。熔体流动性好，铸造过程可使铸模各细小部分充满，具有铸造速度快、温度低、能耗少、铸模寿命长等许多其他压铸合金所缺乏的优点.而被很多部门采用.且品种逐渐增多，用最不断扩大，已形成系列合金产品.这些合金的特点之一，是可采用热压室压铸机加工.比必须在冷压室压铸机中铸造的高铝锌合金和铝合金的生产速度快得多，且易加工成较为经济的薄壁乐铸件，其铸件的表面也易加工、喷漆和电镀。再者锌合金与青钥合金、铸铝合金、铸铁相比.具有加工能耗小、成本低、机械性能好的优点。

2.压铸锌合金的种类
随着商品锌品位的提高，铸锌合金得到发展.至20世纪30年代初.成分墓本定型.在这期间美国新泽西公司(现为哭洲锌公司)开发了著名的ZAMAK系列合金并得到世界的公认，成了压铸合金的代名词。ZAMAK系列合金根据不同的生产工艺特点和产品结构性能等的要求而开发.不同的锌合金有不同的物理性能和机械特性.这样为压铸件设计提供了选择的空间。
常见的压铸锌合金种类有:
(1)Zamak 3:具有良好的流动性和机械性能，应用于对机械强度要求不高的铸件，如玩具、灯具、装饰品、部分电器件。
(2)Zamak 5:具有良好的流动性和好的机械性能.应用于对机械强度有一定要求的铸件.如汽车配件、机电配件、机械零件、电器组件。

(3)Zamak 2:应用于对机械性能有特殊要求、对硬度要求高、尺寸精度要求一般的机械零件。
(4)ZA8:具有良好的流动性和尺寸稳定性，应用于压铸尺寸小、精度和机械强度要求很高的工件，如电器件。
(5)Superloy:流动性最佳，应用于压铸薄壁、大尺寸、精度高、形状复杂的工件.如电器组件及其盒体。

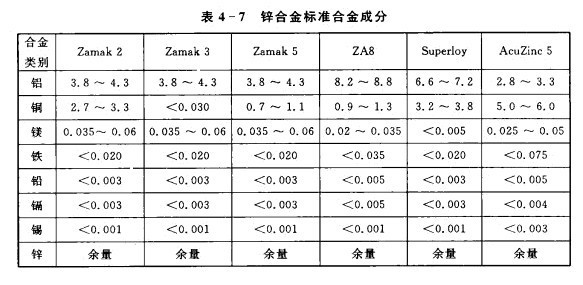

上述几种合金的成分要求如表4一7所示。

3.合金元素对锌合金性能的影响

压铸锌合金成分中，有效合金元素如铝、钥、镁等;有害杂质元素如铅、福、锡、铁。主要元素对合金性能的影响如下。
(1)铝。铝可以改善合金的铸造性能，增加合金的流动性，细化晶校，引起固溶强化，提高机械性能，另外铝可以降低锌对铁的反应能力.减少对铁质材料，如鹅颈、模具、柑塌的侵蚀。铝含里一般控制在3.8纬-4. 3%。主要考虑到所要求的强度及流动性，流动性好是获得一个完整、尺寸精确、表面光滑的铸件必需的条件。
(2)铜。铜在锌合金中的作用有:增加合金的硬度和强度;改善合金的抗磨报性能。减少晶问腐蚀。但是，要控制锌合金中铜的含盘，当含铜量超过1. 25 yo时.会使压铸件尺寸和机械强度因时效而发生变化.另外会降低合金的延展性。
(3)镁。镁在锌合金中的作用有:减少晶间腐蚀。细化合金组织，从而增加合金的强度;改稗合金的抗磨投性能。镁是一个非常活泼的元素.易在合金熔融状态下氧化损耗。当含镁量大于0.08%时，合金产生热，脆、韧性下降、流动性下降。杂质元素:铅、福、锡。这几个杂质元素使锌合金的晶间腐蚀变得十分敏感，在沮、湿环境中加速了本身的晶间腐蚀.降低合金的抗冲击性能，降低合金的抗拉伸强度，从而降低机械性能，并引起铸件尺寸变化。铅金中的含量绝对不能大于。.003%.锡在锌合金锭中的含量绝对不能大于0.001%，在大铸件中的含量不能大于。.002%.当锌合金中杂质元素铅、镐含量过高，工件刚压铸成型时，表面质址一切正常.但在室温下存放一段时间后((8周至几个月)，表面出现鼓泡。

低温锌合金3_副本 undefined ZMAK3技术参数：

密度：6.75g/cm3 熔点：380-420 硬度：65-140/HBS

抗拉强度:260-440Rm 伸长率：≥2δ5（%）冲击韧度：≥90J/M

特性	Zamak 锌合金				ZA 锌合金
	2	3	5	7	ZA-8	ZA-12	ZA-27
抗高温分裂 A	1	1	2	1	2	3	4
压力密度	3	1	2	1	3	3	4
铸造难易度	1	1	1	1	2	3	3
铸造难易度	1	1	1	1	2	3	3
立体准确度	1	1	1	1	2	2	3
立体稳固性	4	2	2	1	2	3	4
防腐蚀	2	3	3	2	2	2	1
抗冷段裂，变形B	2	2	2	1	2	3	4
机械加工与质量C	1	1	1	1	2	3	4
抛光加工与质量	2	1	1	1	2	3	4
电镀加工与质量D	1	1	1	1	1	2	2
阳化(保护)	1	1	1	1	1	2	2
化学外层(保护)	1	1	1	1	2	3	3
