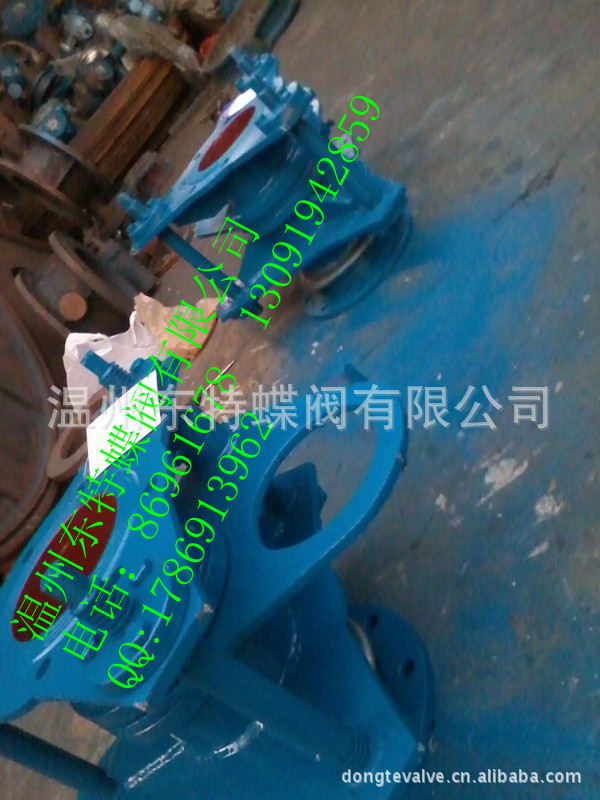

一、 扇形盲板阀产品特点：
F43CX手动扇形盲板阀又名手动眼镜阀、翻板阀、扇形阀，为长结构系列，在右阀体上设有伸缩器，用于较长管路中(注：不能作为管路的补偿器)，可以补偿阀门启闭过程中产生的阀体轴向位移，减小阀门的启闭力矩。根据大口径阀门的特点，阀体设计成三角形结构，加强了阀门的整体刚性。橡胶密封圈分别安装在左、右阀体上。
二、主要性能指标：
公称压力MPa | 0.25 | 0.15 | 0.10 | 0.05 |
密封试验压力MPa | 0.275 | 0.165 | 0.11 | 0.055 |
强度试验压力MPa | 0.40 | 0.225 | 0.15 | 0.075 |
适用温度℃ | 丁腈橡胶 | 硅橡胶 | 氟橡胶 |
＜120 | ＜250 | ＜300 |
适用介质 | 煤气等 |
采用标准 | 连接法兰尺寸符合JB/T81-94标准，检测方法符合GB/T13927-92标准 |
主要零部件材料 | 阀体、闸板为碳钢；连接轴、伸缩器为碳钢或不锈钢；密封圈为橡胶 |
三、主要外形连接尺寸：
DN
| D
| D1
| b
| n-φd
| 长系列 L
|
200
| 320
| 280
| 14
| 8-φ18
| 500
|
250
| 375
| 335
| 14
| 12-φ18
| 500
|
300
| 440
| 395
| 16
| 12-φ22
| 500
|
350
| 490
| 445
| 16
| 12-φ22
| 500
|
400
| 540
| 495
| 16
| 16-φ22
| 600
|
450
| 595
| 550
| 20
| 16-φ22
| 600
|
500
| 645
| 600
| 20
| 20-φ22
| 600
|
600
| 755
| 705
| 20
| 20-φ26
| 600
|
700
| 860
| 810
| 20
| 24-φ26
| 600
|
800
| 975
| 920
| 22
| 24-φ30
| 600
|
900
| 1075
| 1020
| 22
| 24-φ30
| 630
|
1000
| 1175
| 1120
| 22
| 28-φ30
| 630
|
1200
| 1375
| 1320
| 22
| 32-φ30
| 750
|
1400
| 1575
| 1520
| 26
| 36-φ30
| 750
|
1500
| 1675
| 1620
| 26
| 36-φ30
| 750
|
1600
| 1790
| 1730
| 26
| 40-φ30
| 750
|
1800
| 1990
| 1930
| 26
| 44-φ30
| 750
|
2000
| 2190
| 2130
| 26
| 48-φ30
| 750
|
